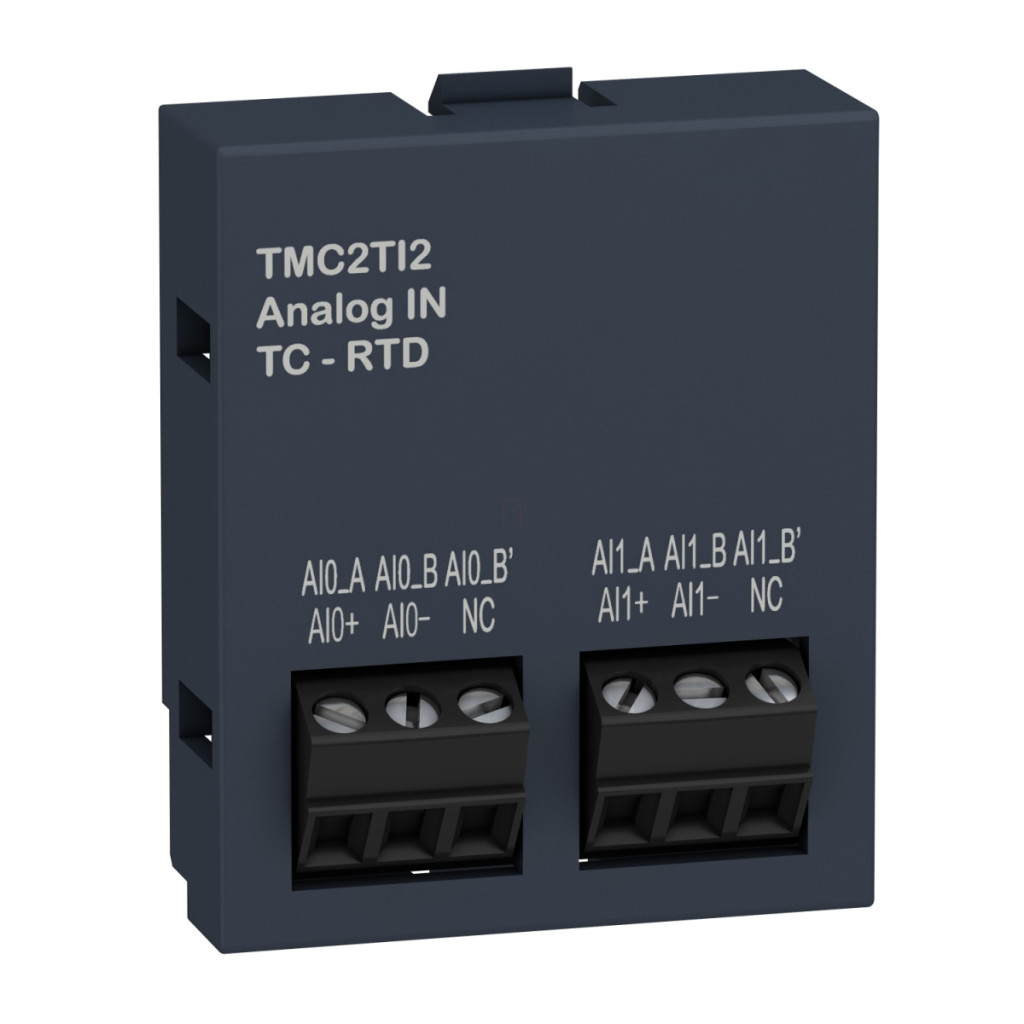

Modulul de intrare analogică Schneider Electric Modicon M221 - TMC2TI2 este o placă de expansiune IO extrem de versatilă, concepută special pentru utilizarea cu familia de PLC-uri Modicon M221C. Această placă compactă, cu dimensiuni de doar 41 mm înălțime, 35 mm lățime și 15 mm adâncime, are două intrări de temperatură care acceptă o gamă largă de tipuri diferite de senzori de temperatură. Modulul TMC2TI2 asigură o măsurare extrem de precisă a temperaturii, cu o rezoluție de 14 biți, ceea ce se traduce în 0,1 °C LSB. Dispozitivul este compatibil cu cele mai comune termocupluri (tipurile J, K, R, S, B, T, N, E, C) și termometre cu rezistență (Pt100, Pt1000, Ni100, Ni1000). În cazul termocuplurilor, poate măsura în intervalul -200 până la +2315 °C (în funcție de tip), în timp ce în cazul senzorilor Pt100, poate măsura în intervalul -200 până la +850 °C. Senzorii Pt1000 pot fi utilizați în intervalul de la -200 la +600 °C, iar senzorii Ni100/Ni1000 pot fi utilizați în intervalul de la -60 la +180 °C. Modulul oferă o precizie remarcabilă: pentru senzorii de temperatură Pt100/Pt1000 și Ni100/Ni1000, aceasta este de numai ±0,1% din scala completă la 25 °C. Pentru diferite tipuri de termocupluri și intervale de măsurare, precizia variază între ±0,1% și ±0,4%, în timp ce pentru termocuplurile de tip R și S este de ±6 °C între 0 și 200 °C și ±0,1% pe întreaga scală între 200 și 1760 °C. Deriva de temperatură este extrem de redusă: ±0,02 %FS/°C, ceea ce asigură stabilitate pe termen lung chiar și la temperaturi ambientale variabile. Timpul de eșantionare al modulului TMC2TI2 este de 125 ms pentru termocupluri și de 250 ms pentru senzori de temperatură. Interferența între intrări este minimă (≤1 LSB), iar eroarea de liniaritate este de numai ±0,01 %FS. Impedanța de intrare a modulului este de cel puțin 1 MOhm, ceea ce asigură o măsurare precisă chiar și cu cabluri mai lungi. Conexiunea electrică se realizează cu un bloc terminal cu 2 șuruburi, cu pas de 3,81 mm, cu o secțiune maximă a firului de 3×1,5 mm². Modulul TMC2TI2 necesită utilizarea unui cablu ecranat cu perechi răsucite, cu o lungime maximă de 30 de metri, pentru o funcționare corespunzătoare. Este important de reținut că modulul nu are izolare galvanică între intrarea analogică și logica internă, deci acest lucru trebuie luat în considerare la proiectarea sistemului. Modulul este imun la întreruperi scurte de alimentare cu o durată de până la 10 ms, ceea ce crește fiabilitatea sistemului în medii industriale.
Schneider Electric Modicon M221 - Date tehnice TMC2TI2
Caracteristici principale
Familia de produse: Modicon M221
Tipul produsului: Placă de intrare analogică
Compatibilitate: Modicon M221C
Număr de intrări analogice: 2
Caracteristici de intrare
Tip intrare analogică:
- Termocuplu tip J: -200...1000 °C
- Termocuplu tip K: -200...1300 °C
- Termocuplu tip R: 0...1760 °C
- Termocuplu tip S: 0...1760 °C
- Termocuplu tip B: 0...1820 °C
- Termocuplu tip T: -200...400 °C
- Termocuplu tip N: -200...1300 °C
- Termocuplu tip E: -200...800 °C
- Termocuplu de tip C: 0...2315 °C
- Senzor de temperatură Ni 100/Ni 1000: -60...180 °C
- Senzor de temperatură Pt 100: -200...850 °C
- Senzor de temperatură Pt 1000: -200...600 °C
Rezoluție intrare analogică: 14 biți
Valoare LSB: 0,1 °C
Timp de eșantionare:- Intrare analogică de tip termocuplu: 125 ms - Intrare analogică de tip senzor de temperatură: 250 ms Precizie
- Senzor de temperatură Pt 100/Pt 1000, Ni 100/ Ni 1000: +/- 0,1 % din scala completă la 25 °C
- Termocuplu K -200...0 °C: +/- 0,4% din scala completă la 25 °C
- Termocuplu K 0...1300 °C: +/- 0,1% din scala completă la 25 °C
- Termocuplu J -200...0 °C: +/- 0,4% din scala completă la 25 °C
- Termocuplu J 0...1000 °C: +/- 0,1% din scala completă la 25 °C
- Termocuplu E -200...0 °C: +/- 0,4% din scala completă la 25 °C
- Termocuplu E 0...800 °C: +/- 0,1% din scala completă la 25 °C
- Termocuplu T -200...0 °C: +/- 0,4% din scala completă la 25 °C
- Termocuplu T 0...400 °C: +/- 0,1% din scala completă la 25 °C
- Termocuplu N -200...0 °C: +/- 0,4% din scala completă la 25 °C
- Termocuplu N 0...1300 °C: +/- 0,1% din scala completă la 25 °C
- Termocuplu R, S 0...200 °C: +/- 6 °C la 25 °C
- Termocuplu R, S 200...1760 °C: +/- 0,1 % din scala completă la 25 °C
- Termocuplu C 0...2315 °C: +/- 0,1 % din scala completă la 25 °C
Abatere de temperatură: +/- 0,02 %FS/°C
Repetabilitate: +/- 0,5 %FS
Nelinearitate: +/- 0,01 %FS
Diafonie: <= 1 LSB
Conexiune
Tip cablu: Cablu ecranat cu perechi răsucite
Conexiune electrică: Bloc terminal cu 2 șuruburi de 3 x 1,5 mm² cu pas de 3,81 mm pentru intrări
Lungime maximă a cablului: Cablu ecranat cu perechi răsucite: < 30 m la intrare
Caracteristici fizice
Izolație: Fără izolație între intrarea analogică și logica internă
Înălțime: 41 mm
Adâncime: 15 mm
Lățime: 35 mm
Greutate netă: 0,015 kg
Impedanță de intrare: >= 1 MOhm
Caracteristici de mediu
Protecție împotriva micro-întreruperilor: 10 ms
