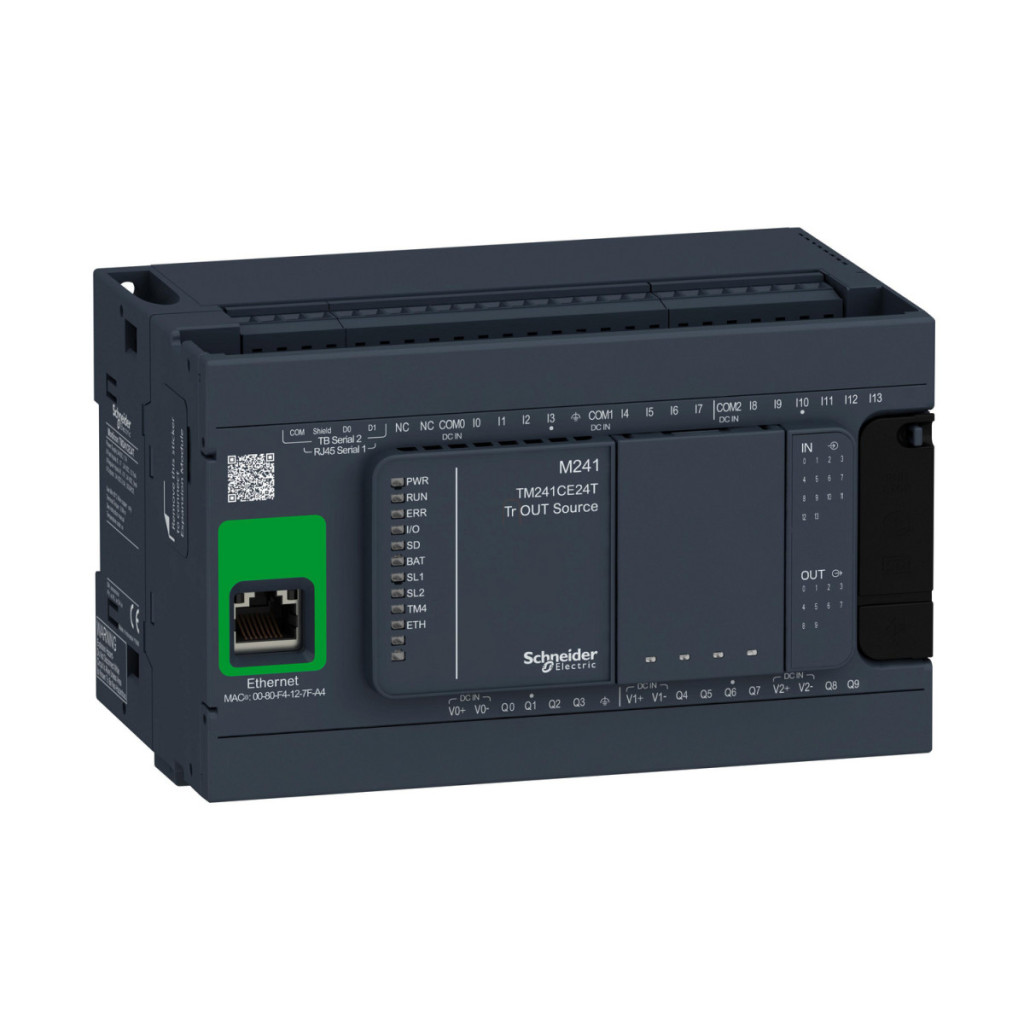

Schneider Electric Modicon M241 TM241CE24T este un controler PLC extrem de versatil și fiabil, care reprezintă o alegere excelentă pentru proiectele de automatizare. Funcționând cu o sursă de alimentare de 24 VCC, acest controler logic oferă o soluție ideală atât pentru aplicații industriale simple, cât și complexe, în care controlul precis și flexibilitatea sunt cerințe esențiale. Modelul TM241CE24T are un total de 24 de canale I/O, cuprinzând 14 intrări discrete (inclusiv 8 intrări rapide conforme cu standardul IEC 61131-2 Tip 1) și 10 ieșiri tranzistor (inclusiv 4 ieșiri rapide). Ieșirile sunt de tip PNP (sursă) cu o tensiune de 24 VCC și un curent de ieșire de 0,5 A pentru ieșirile standard (Q0...Q9) și 0,1 A pentru ieșirile rapide (Q0...Q3) în modul PTO. Controlerul acceptă atât logica sink, cât și logica source pentru intrările discrete, ceea ce îl face flexibil pentru utilizarea cu diferiți senzori și dispozitive de intrare. Impedanța de intrare de 4,7 kOhm pentru intrările standard și de 2,81 kOhm pentru intrările rapide asigură detectarea corectă a semnalului. Timpul de răspuns al intrărilor rapide este extrem de redus, doar 2 μs pentru timpii de pornire și oprire, în timp ce pentru intrările standard este de 50 μs. Modicon M241 TM241CE24T oferă opțiuni de comunicare remarcabile: port Ethernet încorporat cu viteză 10BASE-T/100BASE-TX, conexiune serială neizolată cu interfață RS232/RS485 (port serial 1 cu conector RJ45), a doua conexiune serială neizolată cu interfață RS485 (port serial 2 cu terminal cu șurub) și port USB cu conector mini B USB 2.0. Acest set bogat de comunicații permite integrarea controlerului în sisteme complexe de automatizare. Portul Ethernet acceptă protocoale Modbus TCP, Ethernet/IP, funcții de server web, conexiuni FTP și SQL și multe alte servicii de rețea. Vitezele de comunicare sunt impresionante: 1,2...115,2 kbit/s pe porturile RS485 și RS232, 480 Mbit/s pe USB și 10/100 Mbit/s pe Ethernet. Configurația memoriei TM241CE24T este, de asemenea, demnă de remarcat: 64 MB memorie RAM de sistem, 128 MB memorie flash încorporată pentru backupul programelor utilizatorului și un card SD opțional de până la 16 GB care poate fi utilizat pentru stocarea datelor. Bateria cu litiu BR2032 are o durată de viață de 4 ani și păstrează datele până la 2 ani la 25 °C. Timpul de execuție al controlerului este de numai 0,3 ms pentru 1 KInstrucțiuni pentru evenimente și sarcini periodice și 0,7 ms pentru alte instrucțiuni. Structura aplicației este flexibilă: pot fi configurate 8 sarcini externe bazate pe evenimente, 8 sarcini bazate pe evenimente, 3 sarcini master ciclice + 1 sarcină cu funcționare liberă sau 4 sarcini master ciclice. Performanța și versatilitatea remarcabile ale Modicon M241 TM241CE24T sunt îmbunătățite și mai mult prin suportul pentru funcții de poziționare încorporate (PTO) pe 4 canale cu o frecvență de 100 kHz, precum și capacități de numărare (4 intrări rapide în modul HSC la 200 kHz și 14 intrări standard la 1 kHz). Controlerul acceptă semnale A/B de până la 100 kHz, semnale de impuls/direcție de până la 200 kHz și semnale monofazate de până la 200 kHz pe intrări rapide în modul HSC. Dispozitivul are dimensiuni compacte: 90 mm înălțime, 95 mm adâncime, 150 mm lățime și o greutate netă de 0,53 kg. Poate fi montat pe o șină TH35-15 sau TH35-7,5 în conformitate cu standardul IEC 60715 sau pe un panou cu un kit de montare.
Date tehnice Modicon M241 TM241CE24T
Caracteristici principale
Familia de produse: Modicon M241
Tipul produsului sau componentului: Controler logic
Tensiune nominală de alimentare: 24 V CC
Număr de intrări discrete: 14 intrări discrete, inclusiv 8 intrări rapide în conformitate cu IEC 61131-2 Tip 1
Tip ieșire discretă: Tranzistor
Număr de ieșiri discrete: 10 ieșiri tranzistor, dintre care 4 sunt ieșiri rapide
Tensiune ieșire discretă: 24 V c.c. pentru ieșiri tranzistor
Curent ieșire discretă: 0,5 A pentru ieșiri tranzistor (Q0...Q9), 0,1 A pentru ieșirile rapide (în modul PTO) (Q0...Q3)
Specificații suplimentare
Număr de I/O discrete: 24
Număr maxim de module de expansiune I/O: 7 (arhitectură I/O locală), 14 (arhitectură I/O la distanță)
Limite de tensiune de alimentare: 20,4...28,8 V
Curent de pornire: 50 A
Consum de energie: 32,6...40,4 W (cu numărul maxim de module de expansiune I/O)
Logică de intrare discretă: Sink sau sursă
Tensiune de intrare discretă: 24 V
Tip tensiune de intrare discretă: CC
Tensiune garantată pentru starea 1: >= 15 V pentru intrări
Tensiune garantată pentru starea 0: <= 5 V pentru intrări
Curent de intrare discret: 5 mA pentru intrări, 10,7 mA pentru intrări rapide
Impedanță de intrare: 4,7 kOhm pentru intrări, 2,81 kOhm pentru intrări rapide
Timp de răspuns: 50 µs pentru pornire la punctul (punctele) de conexiune I0...I13 pentru intrări, 50 µs pentru oprire la punctul (punctele) de conexiune I0...I13 pentru intrări, <= 2 µs pentru pornirea la punctul (punctele) de conexiune I0...I7 pentru intrări rapide, <= 2 µs pentru oprirea la punctul (punctele) de conexiune I0...I7 pentru intrări rapide, <= 34 µs pentru pornirea la Q0...Q9 pentru ieșiri, <= 250 µs pentru oprire la punctele de conexiune Q0...Q9 pentru ieșiri, <= 2 µs pentru pornire la punctele de conexiune Q0...Q3 pentru ieșiri rapide, <= 2 µs pentru oprire la punctele de conexiune Q0...punctul (punctele) de conexiune Q3 pentru ieșiri rapide
Opțiuni de comunicare
Tip conexiune integrată: Conexiune serială neizolată cu conector serial 1 RJ45 și interfață RS232/RS485, Conexiune serială neizolată cu conector serial 2 cu borne cu șurub și interfață RS485, port USB cu conector mini B USB 2.0, Ethernet cu conector RJ45
Viteză de transmisie: 1,2...115,2 kbit/s (115,2 kbit/s implicit) pentru lungimi de magistrală de până la 15 m cu RS485, 1,2...115,2 kbit/s (115,2 kbit/s implicit) pentru dimensiuni de magistrală de până la 3 m cu RS232, 480 Mbit/s pentru dimensiuni de magistrală de până la 3 m cu USB, 10/100 Mbit/s cu Ethernet
Protocol port de comunicație: Conexiune serială neizolată: Modbus master/slave Port Ethernet: 10BASE-T/100BASE-TX - 1 port(uri) cablu de cupru Caracteristici fizice Suport de montare: Șină TH35-15 conform IEC 60715, șină TH35-7,5 conform IEC 60715, cu kit de montare pe placă sau panou
Înălțime: 90 mm
Adâncime: 95 mm
Lățime: 150 mm
Greutate netă: 0,53 kg
Parametri de mediu
Temperatură ambiantă de funcționare: -10...50 °C (instalare verticală), -10...55 °C (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Grad de protecție IP: IP20 cu capac de protecție
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
