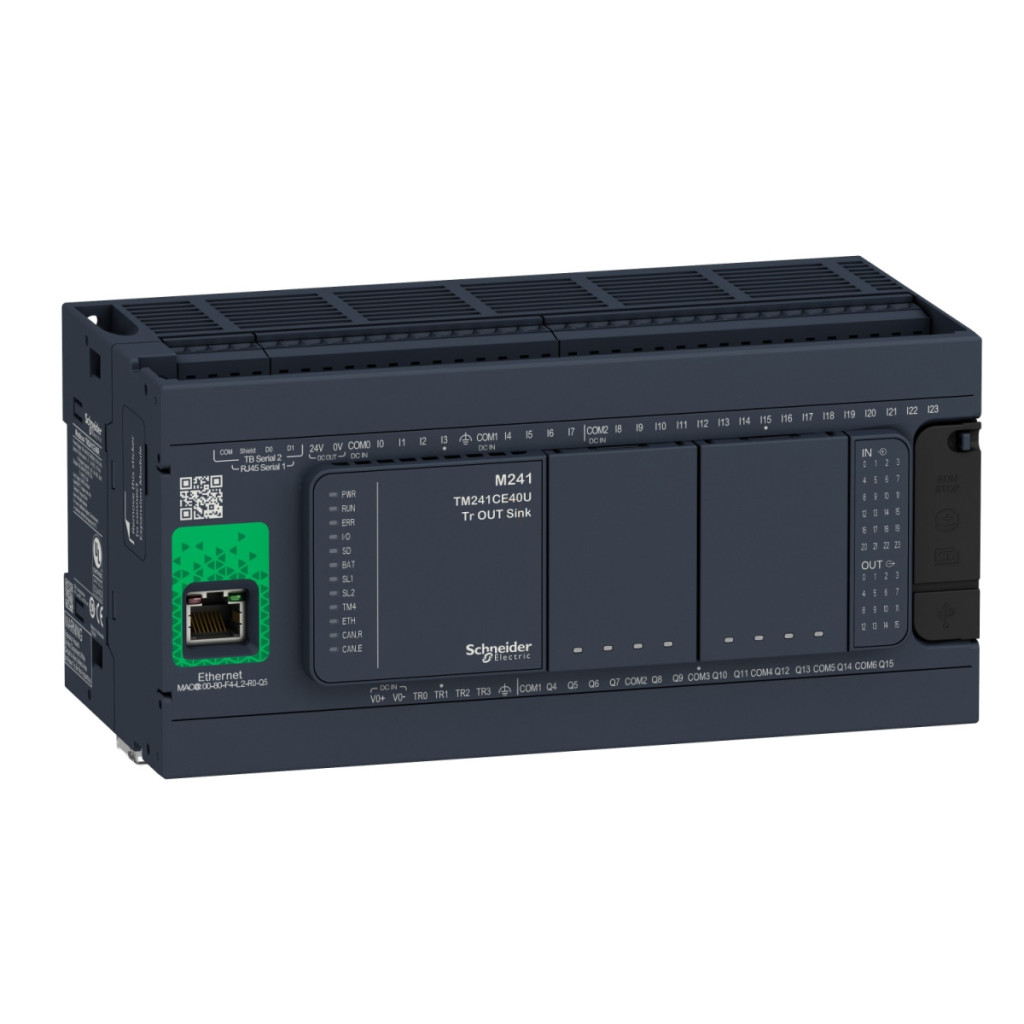

Schneider Electric Modicon M241 TM241CE40R este un controler logic profesional (PLC) cu 40 de puncte I/O și conectivitate Ethernet, care este deosebit de potrivit pentru sarcini de automatizare industrială și controlul mașinilor. Acest controler compact, dar robust, combină fiabilitatea și versatilitatea, fiind alegerea ideală atât pentru sistemele de control mici, cât și pentru cele complexe. Modelul TM241CE40R funcționează cu o tensiune de alimentare de 100-240 V c.a. și are o configurație de intrare/ieșire extrem de flexibilă: un total de 24 de intrări discrete (inclusiv 8 intrări rapide în conformitate cu IEC 61131-2 Tip 1), 4 ieșiri tranzistor (inclusiv 4 ieșiri rapide) și 12 ieșiri releu. Ieșirile releu funcționează în intervalul de tensiune 5-125 V c.c. sau 5-250 V c.a., în timp ce ieșirile tranzistor necesită 24 V c.c. Curentul maxim de ieșire al dispozitivului este de 2 A pe ieșirile releu, 0,5 A pe ieșirile tranzistor și 0,1 A pe ieșirile rapide în modul PTO. Opțiunile de comunicare ale controlerului sunt remarcabile: un port Ethernet încorporat (10BASE-T/100BASE-TX), un port USB (conector mini B USB 2.0) și două porturi de comunicare serială (RS232/RS485 și RS485) oferă opțiuni de conectare versatile. Portul Ethernet acceptă o serie de servicii avansate, inclusiv funcționalitatea server/client Modbus TCP, modurile Ethernet/IP țintă și inițiator, server web, server FTP, capacitate de trimitere e-mail și server OPC UA. Controlerul permite conectarea a până la 64 de dispozitive Modbus TCP și 16 dispozitive EtherNet/IP, oferind o funcționalitate de rețea excelentă chiar și pentru sisteme complexe. TM241CE40R are o putere de calcul remarcabilă: timpul său de execuție pentru sarcini periodice și evenimente este de numai 0,3 ms, iar pentru alte instrucțiuni este de 0,7 ms. De asemenea, are o capacitate de memorie amplă: 64 MB de memorie RAM de sistem, 128 MB de memorie flash încorporată pentru stocarea programelor utilizatorului și opțiunea de a utiliza un card SD cu până la 16 GB de stocare. Controlerul are, de asemenea, un ceas în timp real cu o abatere de mai puțin de 60 de secunde pe lună. Durata de viață a bateriei este de 4 ani și poate păstra datele până la 2 ani la o temperatură de 25 °C.
Date tehnice Modicon M241 TM241CE40R
Caracteristici principale
Familia de produse: Modicon M241
Tipul produsului: Controler logic (PLC)
Tensiune nominală de alimentare: 100...240 V c.a.
Număr de intrări: 24 intrări discrete, inclusiv 8 intrări rapide (în conformitate cu standardul IEC 61131-2 Tip 1)
Tip ieșire: Releu și tranzistor
Număr de ieșiri: 4 tranzistori + 4 ieșiri rapide, 12 relee
Specificații ieșire
Tensiune de ieșire: 5...125 V c.c. pentru ieșiri releu, 5...250 V c.a. pentru ieșirile releu, 24 V c.c. pentru ieșirile tranzistor
Curent de ieșire: 0,1 A pentru ieșiri rapide (mod PTO - TR0...TR3), 2 A pentru ieșiri releu (Q4...Q15), 0,5 A pentru ieșirile tranzistor (TR0...TR3)
Caracteristici suplimentare
Număr de puncte I/O: 40
Număr maxim de module de expansiune I/O: 7 (arhitectură I/O locală), 14 (arhitectură I/O la distanță)
Limite de tensiune de alimentare: 85...264 V
Frecvența rețelei: 50/60 Hz
Logică de intrare: Sink sau source
Tensiune de intrare: 24 V CC
Performanță
Capacitate memorie: memorie sistem de 64 MB (RAM)
Backup date: memorie flash încorporată de 128 MB pentru programe utilizator
Stocare date: card SD ≤ 16 GB (opțional)
Tip baterie: litiu BR2032, nereîncărcabilă, durată de viață: 4 ani
Durată de rezervă: 2 ani la 25 °C
Opțiuni de comunicare
Tipuri de conexiuni încorporate: Legătură serială neizolată 1 - cu conector RJ45, interfață RS232/RS485; Legătură serială neizolată 2 - cu conector cu terminal cu șurub, interfață RS485; Port USB cu conector mini B USB 2.0; Ethernet cu conector RJ45
Viteză de transmisie: 1,2...115,2 kbit/s (implicit 115,2 kbit/s) Pentru RS485, lungime magistrală 15 m; 1,2...115,2 kbit/s (implicit 115,2 kbit/s) Pentru RS232, lungime magistrală 3 m; 480 Mbit/s Pentru USB, lungime magistrală 3 m; 10/100 Mbit/s pentru Ethernet
Caracteristici mecanice
Metodă de montare: șină TH35-15 sau TH35-7.5, precum și montare pe panou
Dimensiuni (L x Î x A): 90 x 95 x 190 mm
Protecție IP: IP20 cu capac de protecție
Caracteristici de mediu
Temperatură de funcționare: -10...50 °C (instalare verticală), -10...55 °C (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95 %, fără condens
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz, 3 gn la 8,4...150 Hz (montat pe șină simetrică și panou)
Rezistență la impact: 15 gn până la 11 ms
