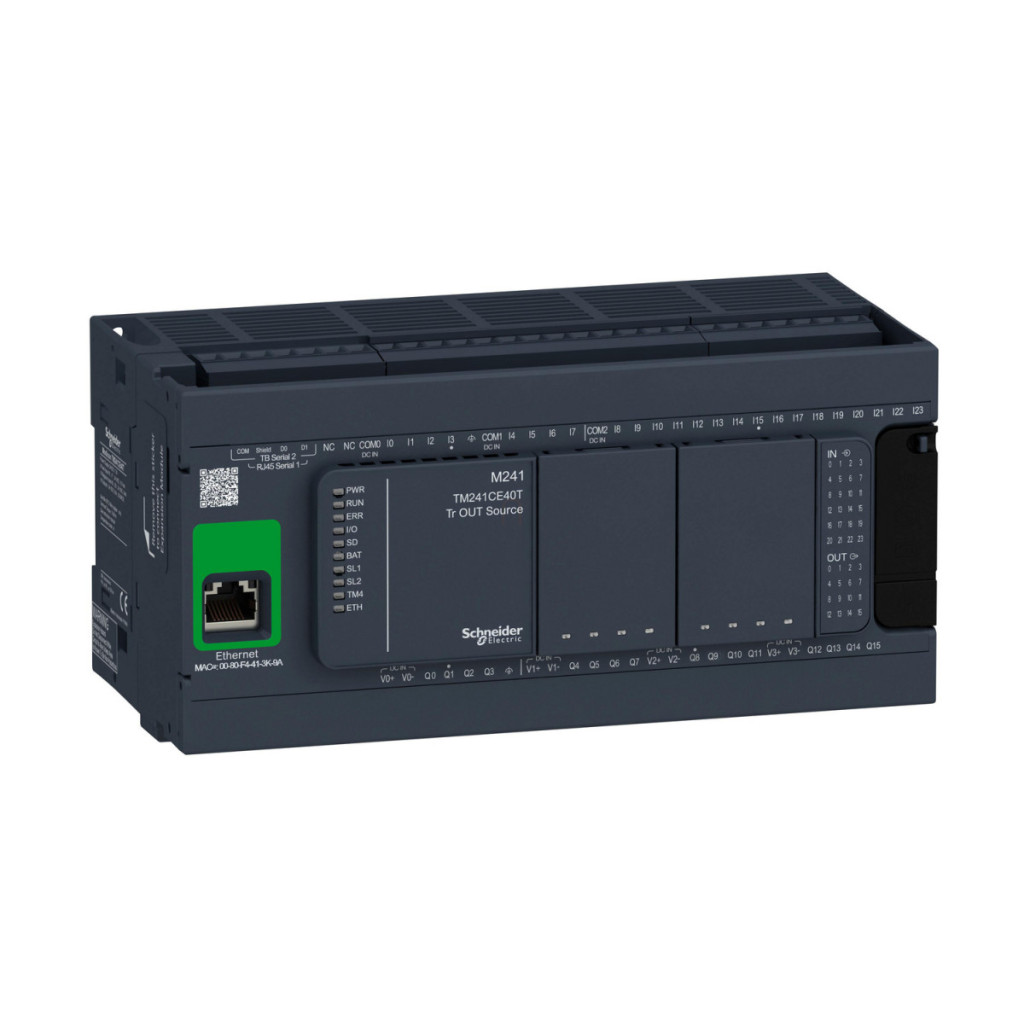

Schneider Electric Modicon M241 TM241CE40T este un controler logic (PLC) extrem de versatil și puternic, conceput special pentru aplicații de automatizare industrială și control al mașinilor. Acest PLC de ultimă generație este alegerea optimă pentru sisteme de control complexe, în care viteza mare, capacitatea de extindere și comunicarea flexibilă sunt cerințe esențiale. Modelul TM241CE40T are 40 de puncte I/O, dintre care 24 sunt intrări discrete (inclusiv 8 intrări rapide) și 16 sunt ieșiri tranzistor (inclusiv 4 ieșiri rapide). Dispozitivul necesită o sursă de alimentare de 24 V c.c. și are o tensiune de funcționare cuprinsă între 20,4 și 28,8 V. Ieșirile tranzistor sunt de tip PNP (sursă), utilizează logica pozitivă și funcționează la 24 V CC. Ieșirile standard pot comuta un curent de 0,5 A, în timp ce ieșirile rapide (în modul PTO) au o capacitate de încărcare de 0,1 A. Impedanța de intrare este de 4,7 kOhm pentru intrările standard și de 2,81 kOhm pentru intrările rapide, iar intrările rapide I0-I7 au un timp de răspuns extrem de scurt, de numai 2 microsecunde, atât pentru pornire, cât și pentru oprire. Controlerul are o viteză de procesare excepțional de rapidă - 0,3 ms pentru evenimente și sarcini periodice și 0,7 ms pentru alte instrucțiuni, pe baza a 1000 de instrucțiuni. Configurația memoriei sale este, de asemenea, impresionantă: 64 MB de memorie RAM de sistem, 128 MB de memorie flash încorporată pentru backupul programelor utilizatorului și carduri SD de până la 16 GB care pot fi utilizate pentru stocarea datelor. Ceasul încorporat în timp real funcționează la 25 °C, cu o abatere lunară maximă de 60 de secunde. Dispozitivul conține o baterie cu litiu BR2032 cu o durată de viață de 4 ani și o durată de rezervă de 2 ani. Opțiunile sale de comunicare sunt extrem de variate. TM241CE40T include un conector Ethernet RJ45 (10/100 Mbit/s), un port USB mini-B 2.0 (480 Mbit/s), o conexiune serială RS232/RS485 cu un conector RJ45 și o interfață serială RS485 cu un conector cu terminal cu șurub detașabil. Interfața Ethernet acceptă numeroase servicii, cum ar fi client/server DHCP, client/server Modbus TCP, Ethernet/IP, FTP, server web (sistem WebVisu și XWeb), trimitere/primire e-mail, server OPC UA și multe alte funcții. Controlerul poate gestiona până la 64 de dispozitive Modbus TCP și 16 dispozitive Ethernet/IP și suportă timpi de ciclu de 10 ms (Ethernet/IP) și 64 ms (Modbus TCP).
Date tehnice Modicon M241 TM241CE40T
Caracteristici principale
Familia de produse: Modicon M241
Tipul produsului: Controler logic (PLC)
Tensiune nominală de alimentare: 24 V CC
Număr de intrări discrete: 24 (inclusiv 8 intrări rapide) în conformitate cu IEC 61131-2 Tip 1
Tip ieșire discretă: Tranzistor
Număr de ieșiri discrete: 16 ieșiri tranzistor (inclusiv 4 ieșiri rapide)
Tensiune ieșire discretă: 24 V CC Curent de ieșire: 0,1 A pentru ieșiri rapide (mod PTO) (Q0...Q3), 0,5 A pentru ieșirile tranzistor (Q0...Q15) Specificații suplimentare Număr de puncte I/O discrete: 40 Număr maxim de module de expansiune I/O: 7 (arhitectură I/O locală), 14 (arhitectură I/O la distanță)
Intervalul tensiunii de alimentare: 20,4...28,8 V
Consumul de curent la pornire: 50 A
Consumul de energie: 32,6...40,4 W (cu numărul maxim de module de expansiune I/O) Logică de intrare discretă: Sink sau sursă Tensiune de intrare discretă: 24 V CC
Tensiune garantată pentru starea 1: >= 15 V intrare
Tensiune garantată pentru starea 0: <= 5 V intrare
Curent de intrare: 10,7 mA pentru intrări rapide, 7 mA pentru intrări
Impedanță de intrare: 4,7 kOhm pentru intrări, 2,81 kOhm pentru intrări rapide
Timp de răspuns
<= 2 µs la pornire, terminale I0...I7 pentru intrări rapide
<= 2 µs la oprire, terminale I0...I7 pentru intrări rapide
<= 2 µs la pornire, terminalele Q0...Q3 pentru ieșiri rapide
<= 2 µs la oprire, terminalele Q0...Q3 pentru ieșiri rapide
50 µs la pornire, terminalele I0...I15 pentru intrări
50 µs la oprire, terminalele I0...I15 pentru intrări
<= 34 µs la pornire, terminalele Q0...Q15 pentru ieșiri
<= 250 µs când este oprit, terminale Q0...Q15 pentru ieșiri
Opțiuni de comunicare
Port Ethernet: 10BASE-T/100BASE-TX - 1 port cu cablu de cupru
Tipuri de conexiuni integrate:
- Conexiune serială neizolată cu 1 conector RJ45 și interfață RS232/RS485
- Conexiune serială neizolată cu 2 terminale cu șurub detașabile și interfață RS485
- Port USB cu conector mini B USB 2.0
- Ethernet cu conector RJ45
Servicii Ethernet
FDR, server/client DHCP, client/server Modbus TCP, Ethernet/IP, server web, client SQL, server OPC UA, client DNS
Caracteristici fizice
Înălțime: 90 mm
Lățime: 190 mm
Adâncime: 95 mm
Greutate: 0,62 kg Nivel de protecție: IP20 cu capac de protecție Condiții de mediu Temperatură de funcționare: -10...50 °C (instalare verticală), -10...55 °C (instalare orizontală) Temperatură de depozitare: -25...70 °C Umiditate relativă: 10...95% RH55 °C (instalare orizontală)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m Altitudine de depozitare: 0...3000 m
