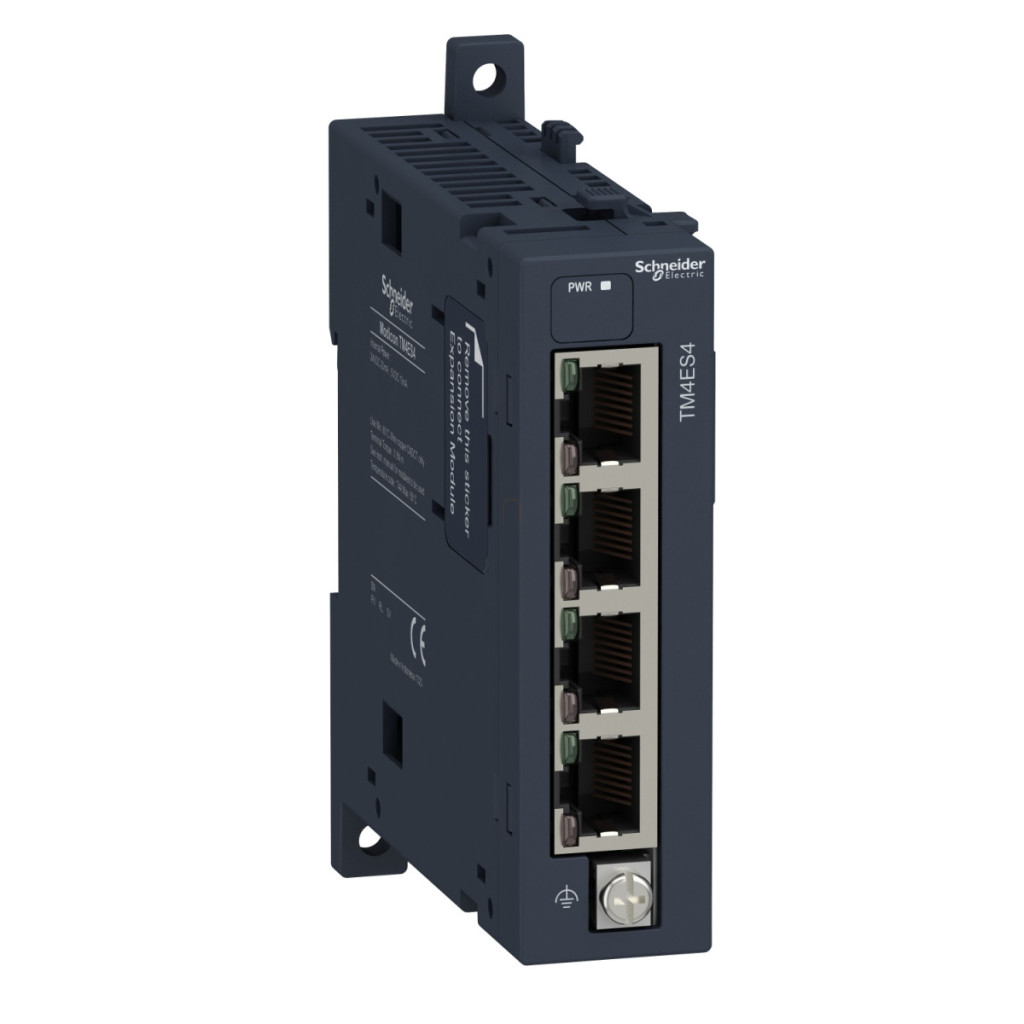

Modulul switch Ethernet Schneider Electric TM4ES4 este un modul de extindere a rețelei conceput special pentru familiile de PLC-uri Modicon M241 și M251, permițând proiectarea simplă, fiabilă și eficientă a rețelelor industriale. Acest dispozitiv compact, cu o lățime de numai 25 mm, are patru conectori Ethernet RJ45 de 10/100 Mbit/s, fiind ideal pentru sarcini de automatizare de dimensiuni mici și medii, în care trebuie conectate simultan mai multe dispozitive de rețea. Modulul TM4ES4 acceptă cele mai importante protocoale de comunicații industriale, inclusiv standardele Modbus TCP și Ethernet/IP. Dispozitivul poate gestiona simultan 8 servere Modbus și 16 dispozitive Ethernet/IP și oferă, de asemenea, o serie de servicii de comunicații suplimentare: funcție de server web, FTP, NGVL, monitorizare, IEC VAR ACCESS, programare, SNMP și suport client Modbus TCP. Funcția client DHCP vă permite să obțineți automat o adresă IP în mediul de rețea, simplificând considerabil configurarea sistemului. În timpul proiectării modulului TM4ES4, s-a acordat o atenție specială funcționării fiabile în medii industriale. Dispozitivul funcționează la temperaturi cuprinse între -10 și +55 °C când este instalat orizontal (-10 până la +50 °C când este instalat vertical) și poate fi utilizat și la niveluri de umiditate relativă de 10-95% fără condens. Cu un grad de protecție IP20, dispozitivul este rezistent la perturbații electrice tipice în mediile industriale, inclusiv descărcări electrostatice (8 kV în aer, 4 kV la contact), câmpuri electromagnetice (10 V/m în intervalul 80 MHz-1 GHz) și tranzitorii rapizi (2 kV pe liniile de alimentare). Modulul oferă mai multe opțiuni de montare pentru o instalare ușoară: poate fi montat pe o șină DIN TH35-15 sau TH35-7,5 în conformitate cu IEC 60715 sau pe o tablă sau un panou folosind kitul de montare inclus. Starea modulului este indicată de LED-uri clar vizibile, inclusiv un LED verde pentru a indica prezența sursei de alimentare și un LED per canal pentru a indica starea conexiunii (verde/galben) și activitatea portului (verde). Modulul de comunicație TM4ES4 consumă doar 360 mA la 5 V c.c. pe magistrala de comunicație, ceea ce permite integrarea eficientă a acestuia în sistemele Modicon M241 sau M251 existente. Modulul are dimensiuni compacte: 25 mm lățime, 90 mm înălțime și 90 mm adâncime, cu o greutate totală de numai 0,125 kg. Dispozitivul are marcaj CE și este conform cu standardele UL 508 și IEC 61131-2, precum și cu certificările cULus și C-Tick, asigurând aplicabilitatea la nivel mondial.
Schneider Electric Modicon M241 - TM4ES4 - Modul de comunicație TM4, comutator Ethernet/IP Modbus TCP, 4xRJ45 date tehnice
Caracteristici principale
Tipul produsului: comutator Ethernet neadministrat
Compatibilitate: Modicon M251, Modicon M241
Compatibilitate produs: controler logic Modicon M241, controler logic Modicon M251
Consum de energie: 360 mA la 5 V CC pe magistrala de comunicații
Opțiuni de conectare
Tip conexiune integrată: Ethernet: 4 conectori RJ45
Viteză de transmisie: 10/100 Mbit/s
Port Ethernet: 10BASE-T/100BASE-TX - cablu de cupru cu 4 porturi
Servicii de comunicare
Servicii web: Server web
Servicii de comunicare: Server Modbus TCP, dispozitiv slave Modbus TCP, FTP, NGVL, monitorizare, IEC VAR ACCESS, programare, SNMP, client Modbus TCP, descărcare, actualizare firmware, dispozitiv slave Ethernet/IP, client DHCP
Număr maxim de conexiuni: 8 servere Modbus, 16 dispozitive Ethernet/IP
Protocol port de comunicație: Ethernet IP/Modbus TCP, TCP (Transmission Control Protocol), UDP (User Datagram Protocol), SNMP
Redundanță: Niciuna
Indicatori și conexiuni
Indicatori locali: 1 LED (verde) pentru alimentarea cu energie electrică, 1 LED per canal (verde/galben) pentru conexiunea Ethernet, 1 LED per canal (verde) pentru activitatea portului Ethernet
Conexiuni electrice: 4 conectori RJ45 pentru conexiune la rețea Ethernet, terminal cu șurub pentru conexiune funcțională la pământ
Caracteristici fizice
Opțiuni de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, cu kit de montare pe tablă sau panou
Lățime: 25 mm
Înălțime: 90 mm
Adâncime: 90 mm
Greutate netă: 0,125 kg
Condiții de mediu
Standarde: UL 508, IEC 61131-2
Certificări produs: cULus, C-Tick
Grad de protecție IP: IP20 cu capac de protecție
Nivel de poluare a mediului: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Temperatura ambiantă în timpul funcționării: -10...55 °C pentru instalare orizontală, -10...50 °C pentru instalare verticală
Temperatura ambiantă în timpul depozitării: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Rezistență la vibrații: 1 mm la 5...13,2 Hz pe o șină simetrică, 3 gn la 8,7...150 Hz pe șină simetrică, 1 mm la 5...13,2 Hz pentru montarea pe panou, 0,7 gn la 13,2...100 Hz pentru montarea pe panou
Rezistență la șocuri: 15 gn pentru până la 11 ms
