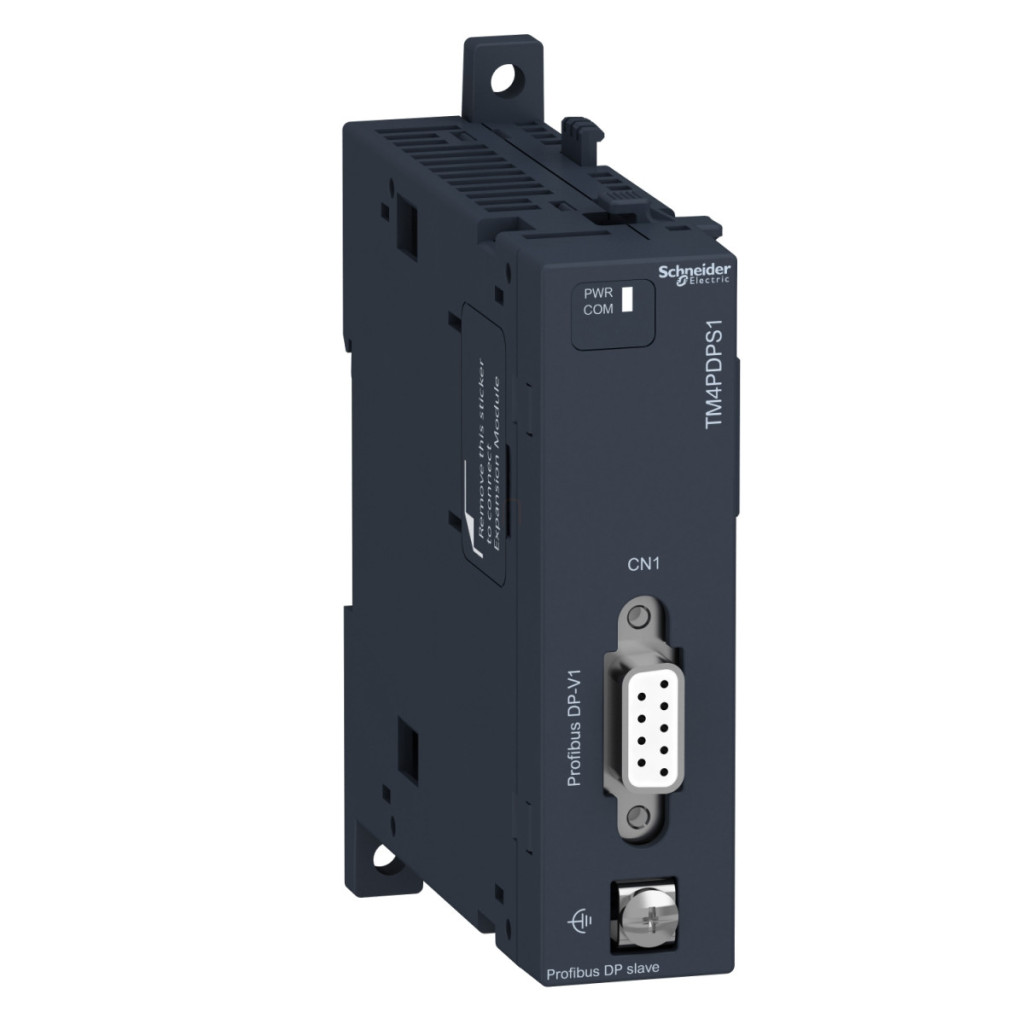

Modulul de comunicație Schneider Electric TM4PDPS1 Profibus DP este un dispozitiv profesional de automatizare industrială conceput pentru a fi utilizat cu familiile de produse PLC Modicon M241 și M251. Acest modul de comutare de rețea permite comunicarea fără întreruperi între controlerele logice Modicon și rețeaua Profibus DP, oferind o soluție excelentă pentru integrarea sistemelor de automatizare industrială. Modulul TM4PDPS1 oferă o interfață slave Profibus DP care acceptă protocoalele Profibus DP V0 și V1. Modulul este proiectat pentru a permite transferul rapid și fiabil de date la viteze diferite, în funcție de mediul de instalare: 3-12 Mbit/s la o lungime a magistralei de 100 m, 1,5 Mbit/s la 200 m, 500 kbit/s la 400 m, 187,5 kbit/s la 1000 m și 9,6-93,75 kbit/s la o lungime a magistralei de 1200 m. Această flexibilitate permite configurarea optimă a sistemului pentru a satisface cerințele specifice ale aplicației. Modulul TM4PDPS1 are un design compact, măsurând doar 25 mm lățime, 90 mm înălțime și 90 mm adâncime, astfel încât ocupă un spațiu minim în dulapul de comandă. Dispozitivul este extrem de ușor de instalat și acceptă montarea pe șine DIN TH35-15 și TH35-7,5 în conformitate cu IEC 60715, precum și montarea directă pe un panou folosind un kit de montare. Modulul are un conector SUB-D 9 mamă pentru conectarea la rețeaua Profibus și un conector cu șurub pentru împământare funcțională. Modulul de comunicație are un consum de curent de 290 mA la 5 V CC pe magistrala de comunicație și un consum de energie de 1,5 W. Izolația de 1000 V CC între magistrală și logica internă asigură o funcționare fiabilă. Două LED-uri indică starea de funcționare: un LED verde/galben indică alimentarea cu energie electrică, iar un LED verde/roșu indică comunicarea, facilitând monitorizarea stării sistemului. Modulul TM4PDPS1 are o imunitate remarcabilă la interferențe, respectă standardele industriale stricte, inclusiv IEC 61131-2, UL 508 și EIA-485, și are certificări C-Tick și cULus. Modulul este rezistent la descărcări electrostatice (8 kV în aer, 4 kV la contact conform IEC 61000-4-2), câmpuri electromagnetice (10 V/m 80 MHz-1 GHz, 3 V/m 1,4-2 GHz, 1 V/m în intervalul de frecvență 2-2,7 GHz conform IEC 61000-4-3), precum și la diverse supratensiuni și tipuri de interferențe. Intervalul de temperatură de funcționare al dispozitivului este între -10 și 55 °C pentru instalarea orizontală și între -10 și 50 °C pentru instalarea verticală, cu o umiditate relativă de 10-95% fără condens, asigurând o aplicabilitate largă în diverse medii industriale.
Schneider Electric Modicon M241 - TM4PDPS1 - Modul de comunicație TM4, slave Profibus DP, 1xSUB-D9 date tehnice
Caracteristici cheie
Tipul produsului: Modul de comunicație Profibus DP
Compatibilitate: Familiile de produse Modicon M251 și Modicon M241
Compatibilitate produs: Controler logic Modicon M241, controler logic Modicon M251
Parametri tehnici
Consum curent: 290 mA la 5 V CC pe magistrala de comunicație
Consum de energie: 1,5 W
Tip conexiune încorporată: Profibus DP: conector SUB-D 9 mamă
Viteză de transmisie:
- 1,5 Mbit/s la o lungime a magistralei de 200 m
- 500 kbit/s la o lungime a magistralei de 400 m
- 187,5 kbit/s la o lungime a magistralei de 1000 m
- 9,6-93,75 kbit/s la o lungime a magistralei de 1200 m
- 3-12 Mbit/s la o lungime a magistralei de 100 m
Protocol port de comunicație: Profibus DP V0, Profibus DP V1
Izolarea: 1000 V CC între magistrală și logica internă
Indicatori, conexiuni
Indicatori locali: 1 LED (verde/galben) pentru alimentarea cu energie electrică, 1 LED (verde/roșu) pentru comunicare
Conexiune electrică: Terminal cu șurub pentru conexiune funcțională la pământ, conector SUB-D 9 mamă pentru conexiune Profibus
Marcaj: CE
Caracteristici mecanice
Metodă de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715 sau cu kit de montare pe tablă sau panou
Dimensiuni: Lățime 25 mm, înălțime 90 mm, adâncime 90 mm
Condiții de mediu
Standarde: IEC 61131-2, UL 508, EIA-485
Certificări produs: C-Tick, cULus
Temperatură de funcționare: -10...55 °C pentru instalare orizontală, -10...50 °C pentru instalare verticală
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Protecție IP: IP20 cu capac de protecție
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații:
- 1 mm la 5...13,2 Hz pe șină simetrică
- 3 gn la 8,7...150 Hz pe șină simetrică
- 1 mm la 5...13,2 Hz cu montare pe panou
- 0,7 gn la 13,2...100 Hz cu montare pe panou
Rezistență la impact: 15 gn până la 11 ms
