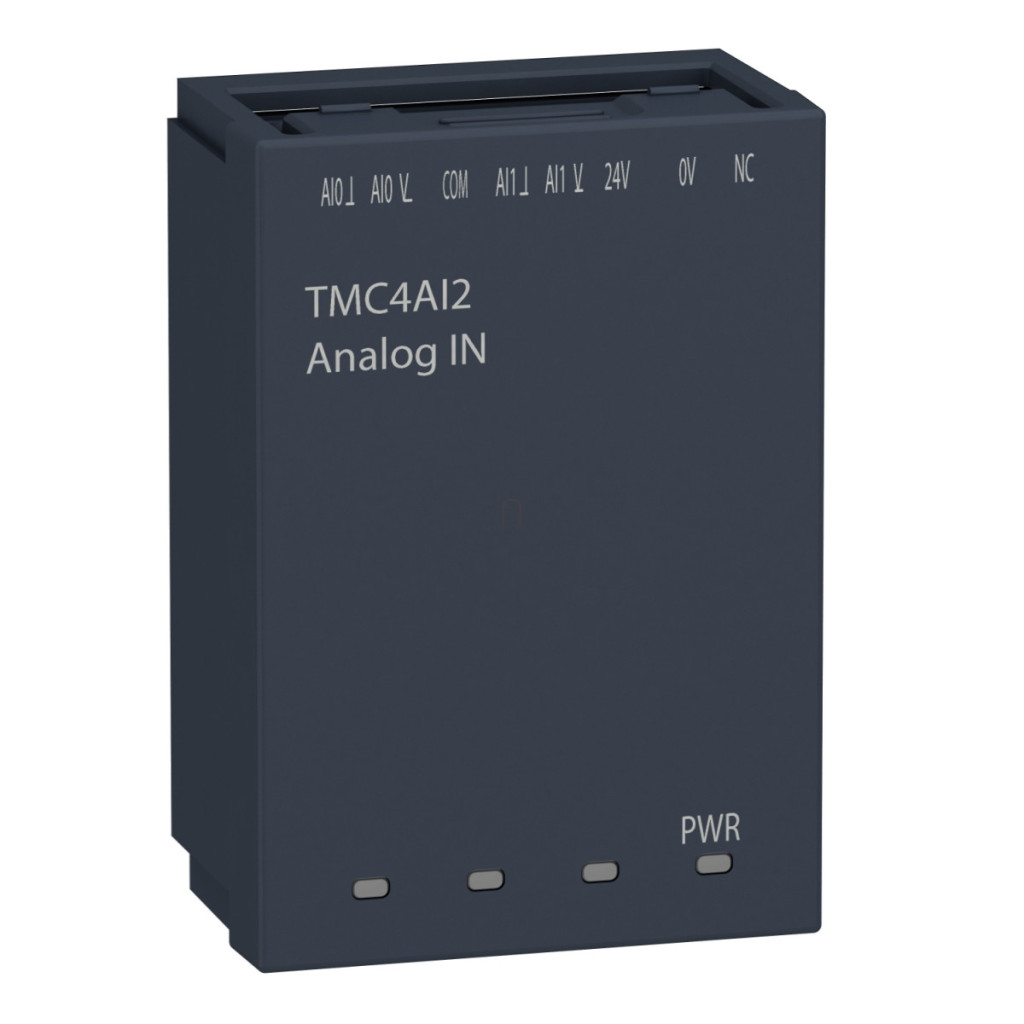

Placa de semnal Schneider Electric Modicon M241 - TMC4AI2 - TMC este o soluție profesională de automatizare industrială cu 2 intrări analogice, concepută special pentru utilizarea cu familia de PLC-uri Modicon M241. Acest modul compact se integrează perfect în unitățile de control Modicon M241C, sporind semnificativ capacitățile acestora de procesare a semnalelor analogice. Placa de semnal TMC4AI2 este extrem de versatilă, deoarece poate accepta mai multe tipuri de semnale de intrare: poate gestiona semnale de curent de 4-20 mA și 0-20 mA, precum și semnale de tensiune de 0-10 V. Datorită rezoluției sale de 12 biți, oferă o precizie excelentă în măsurători, cu o schimbare minimă a valorii măsurabile (LSB) de 1 mV pentru tensiune și 2 µA pentru curent. Timpul de eșantionare este de numai 10 ms, ceea ce permite controlul și monitorizarea eficientă a proceselor cu răspuns rapid. Modulul are o eroare de precizie absolută de ±0,2% din scala completă la 25 °C și o deviere de temperatură de numai ±0,006% FS/°C, asigurând o funcționare fiabilă chiar și în medii industriale. Parametrii tehnici ai plăcii de semnal TMC4AI2 includ o precizie excelentă de repetabilitate (±0,2% FS), o neliniaritate redusă (±0,05% FS) și o atenuare a diafoniei de 80 dB, ceea ce asigură că semnalele măsurate la diferite intrări nu interferează între ele. Pentru conectare trebuie utilizat un cablu ecranat răsucit, cu o lungime maximă de 30 de metri. Conexiunea electrică se realizează printr-un singur bloc terminal cu arc de 3,5 mm, 1,5 mm², care este utilizat pentru conectarea intrărilor și a sursei de alimentare. Placa de semnal asigură izolarea între intrare și logica internă (500 V CC), dar nu există izolare între intrări. Tensiunea de alimentare a modulului poate fi între 20,4 și 28,8 V, iar starea sa de funcționare este indicată de un LED verde. Are un design compact: 50 mm înălțime, 21 mm adâncime și 34 mm lățime. Parametrii de suprasarcină ai modulului sunt remarcabili: poate suporta 40 mA pentru intrările analogice de tip curent și 30 V pentru intrările analogice de tip tensiune. Impedanța de intrare este ≤ 250 Ohm pentru curent și ≥ 1 MOhm pentru tensiune. Imunitatea la microîntreruperi este de 10 ms.
Schneider Electric Modicon M241 - TMC4AI2 - Placă de semnal TMC, 2 intrări analogice (0-10 V / 0-20 mA / 4-20 mA), 12 biți, pentru date tehnice PLC
Caracteristici generale
Familia de produse: Modicon M241
Tipul produsului: Placă de semnal cu intrare analogică
Compatibilitate: Modicon M241C
Număr de intrări analogice: 2
Caracteristici intrare
Tip intrare analogică: 4...20 mA curent, 0...20 mA curent, 0...10 V tensiune
Rezoluție intrare analogică: 12 biți
Valoare LSB: 1 mV (tensiune), 2 µA (curent)
Timp de eșantionare: 10 ms
Eroare de precizie absolută: +/- 0,2% din scala completă la 25 °C
Deriva de temperatură: +/- 0,006 %FS/°C
Repetabilitate: +/- 0,2 %FS Nelinearitate: +/- 0,05 %FS Diafonie: 80 dB Tip cablu de conectare: Cablu cu pereche ecranată răsucită Conexiune electrică: 1 x 1,5 mm² 1 bloc terminal cu arc cu pas de 3,5 mm pentru intrări și alimentare
Lungimea maximă a cablului între dispozitive: Cablu cu perechi răsucite ecranate: <30 m până la intrare
Izolarea: 500 V CC între intrare și logica internă, fără izolație între intrări
Caracteristici fizice și de alimentare
Limite de tensiune de alimentare: 20,4...28,8 V Indicator local: 1 LED (verde) pentru PWR Înălțime: 50 mm Adâncime: 21 mm Lățime: 34 mm Parametri de funcționare Supraîncărcare continuă admisibilă: 40 mA (intrare analogică de tip curent), 30 V (intrare analogică de tip tensiune) Impedanță de intrare: <= 250 Ohm (curent), >= 1 MOhm (tensiune) Imunitate la microîntreruperi: 10 ms
