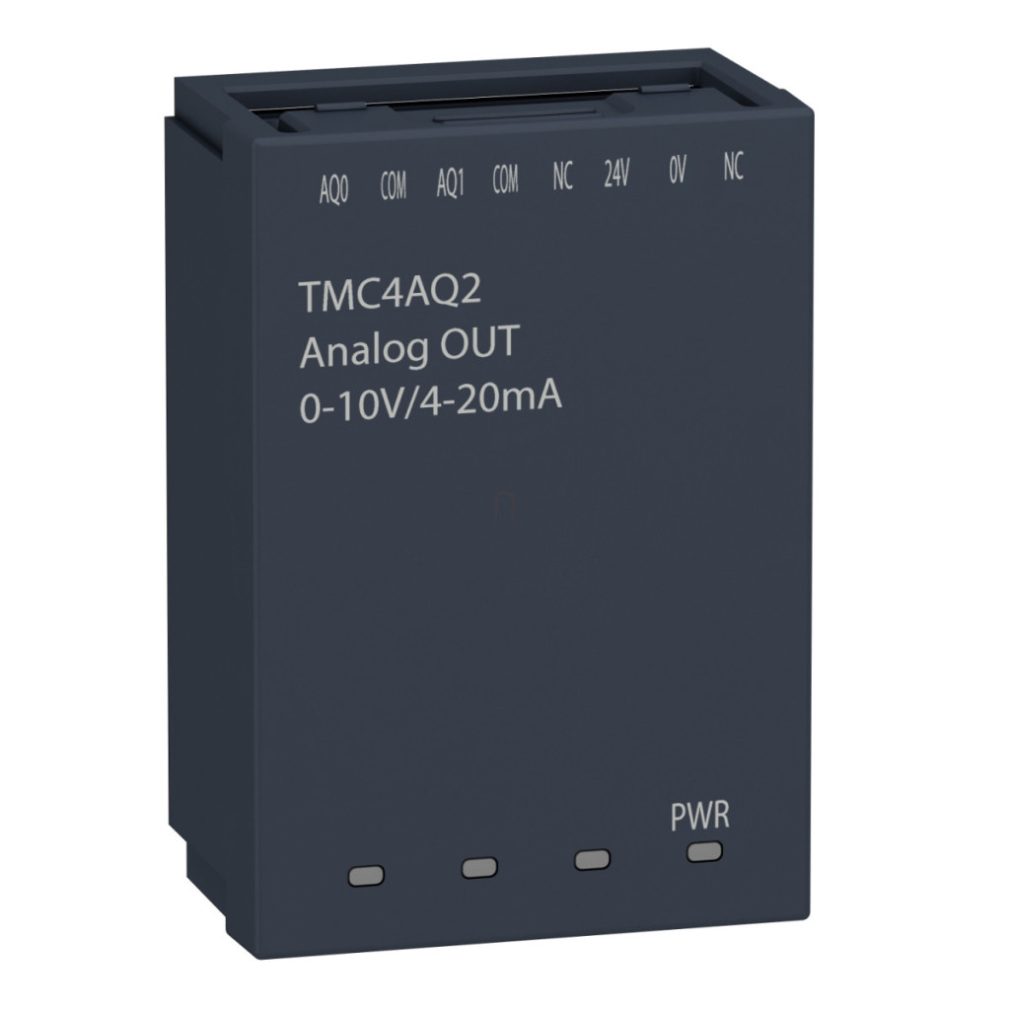

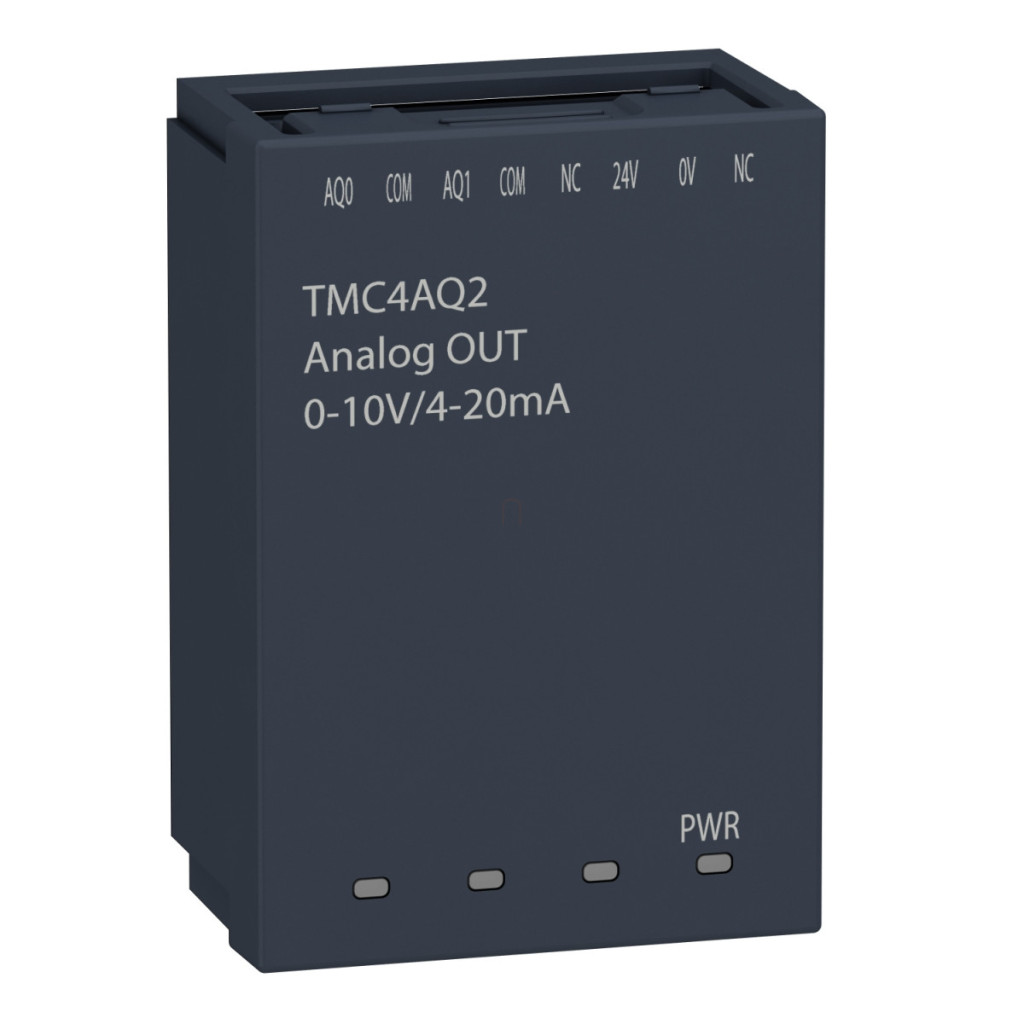

Placa de ieșire analogică Schneider Electric Modicon M241 TMC4AQ2 este o componentă de automatizare industrială de înaltă calitate, care completează în mod eficient familia de produse Modicon M241. Această placă compactă, dar puternică, are două ieșiri analogice care pot fi configurate în mod flexibil pentru a se adapta diferitelor cerințe ale aplicațiilor. Placa de semnal TMC4AQ2 are o rezoluție de 16 biți de înaltă calitate, care asigură ieșiri de semnal extrem de precise. Cele două ieșiri analogice pot fi configurate pentru modurile curent (4-20 mA) și tensiune (0-10 V), ceea ce le face versatile pentru utilizarea într-o varietate de sisteme de automatizare. Valoarea LSB (bitul cel mai puțin semnificativ) este de 1 mV în intervalul de tensiune 0-10 V și de 2 µA în intervalul de curent 4-20 mA, ceea ce înseamnă o precizie remarcabilă. Eroarea totală de precizie a cardului este de numai ±0,2% din scala completă la 25 °C, iar deriva de temperatură este extrem de redusă: ±0,006% FS/°C. Precizia de repetabilitate este de ±0,5% FS, iar zgomotul de ieșire este de ±20 mV, asigurând o funcționare stabilă chiar și în aplicații sensibile. Placa TMC4AQ2 este complet compatibilă cu controlerele PLC Modicon M241C. Semnalele de ieșire pot fi transmise prin cabluri ecranate cu perechi răsucite, cu o lungime maximă de 30 de metri. Există o izolare de 500 V CC între ieșire și logica internă, dar nu există izolare între ieșiri. Capacitatea de încărcare de ieșire este de maximum 500 Ohm în modul curent și de minimum 2 kOhm în modul tensiune. Conexiunea electrică se realizează la un bloc de conectori cu arc, potrivit pentru cabluri cu secțiune transversală de 1,5 mm² și pas de 3,5 mm. Placa de semnal TMC4AQ2 are o tensiune de funcționare cuprinsă între 20,4 și 28,8 V CC, iar un LED verde indică prezența alimentării. Placa în sine are dimensiuni compacte: 50 mm înălțime, 21 mm adâncime și 34 mm lățime. Este rezistentă la microîntreruperi și poate compensa întreruperile de alimentare cu o durată de până la 10 ms. Timpul de conversie este de 10 ms + 1 ciclu de control, iar timpul de stabilizare este de 10 ms, asigurând timpi de răspuns rapizi în procesele de automatizare. Placa de ieșire analogică Schneider Electric Modicon M241 TMC4AQ2 este alegerea ideală pentru mediile industriale în care sunt necesare semnale analogice de înaltă precizie. Este perfectă pentru controlul motoarelor, controlul convertizoarelor de frecvență și funcționarea supapelor și a altor echipamente care necesită control analogic. Componentele de înaltă calitate și manopera precisă asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure medii industriale.
Schneider Electric Modicon M241 - TMC4AQ2 - Placă de semnal TMC, 2 ieșiri analogice (0-10 V / 0-20 mA / 4-20 mA), 12 biți, pentru date tehnice PLC
Caracteristici principale
Familia de produse: Modicon M241
Tipul produsului: Placă de ieșire analogică
Compatibilitate: Modicon M241C
Date tehnice detaliate
Număr de ieșiri analogice: 2
Tip ieșire analogică: Curent: 4...20 mA, Tensiune: 0...10 V
Rezoluție ieșire analogică: 16 biți
Valoare LSB: 1 mV pentru tensiune 0...10 V, 2 µA pentru curent 4...20 mA
Tip sarcină: Rezistivă
Impedanță sarcină: <= 500 Ohm pentru curent, >= 2 kOhm pentru tensiune Timp de conversie: 10 ms + 1 timp de ciclu de control Timp de stabilizare: 10 ms Eroare de precizie absolută: +/- 0,2% din scala completă la 25 °C
Deriva de temperatură: +/- 0,006% FS/°C
Repetabilitate: +/- 0,5% FS
Nelinearitate: +/- 0,05% FS
Undă de ieșire: +/- 20 mV
Diafonie: 80 dB
Conectare și instalare
Tip cablu: Cablu ecranat cu perechi răsucite
Conectare electrică: 1 x 1,5 mm² 1 bloc terminal cu arc cu pas de 3,5 mm pentru ieșiri și alimentare
Lungime maximă a cablului: Cablu ecranat cu perechi răsucite: <30 m până la intrare
Izolarea: 500 V CC între ieșire și logica internă, fără izolație între ieșiri
Caracteristici electrice
Limite de tensiune de alimentare: 20,4...28,8 V Indicator local: 1 LED (verde) pentru PWR Caracteristici fizice Înălțime: 50 mm Adâncime: 21 mm Lățime: 34 mm Greutate netă: 0,055 kg
Caracteristici de mediu
Imunitate la microîntreruperi: 10 ms
