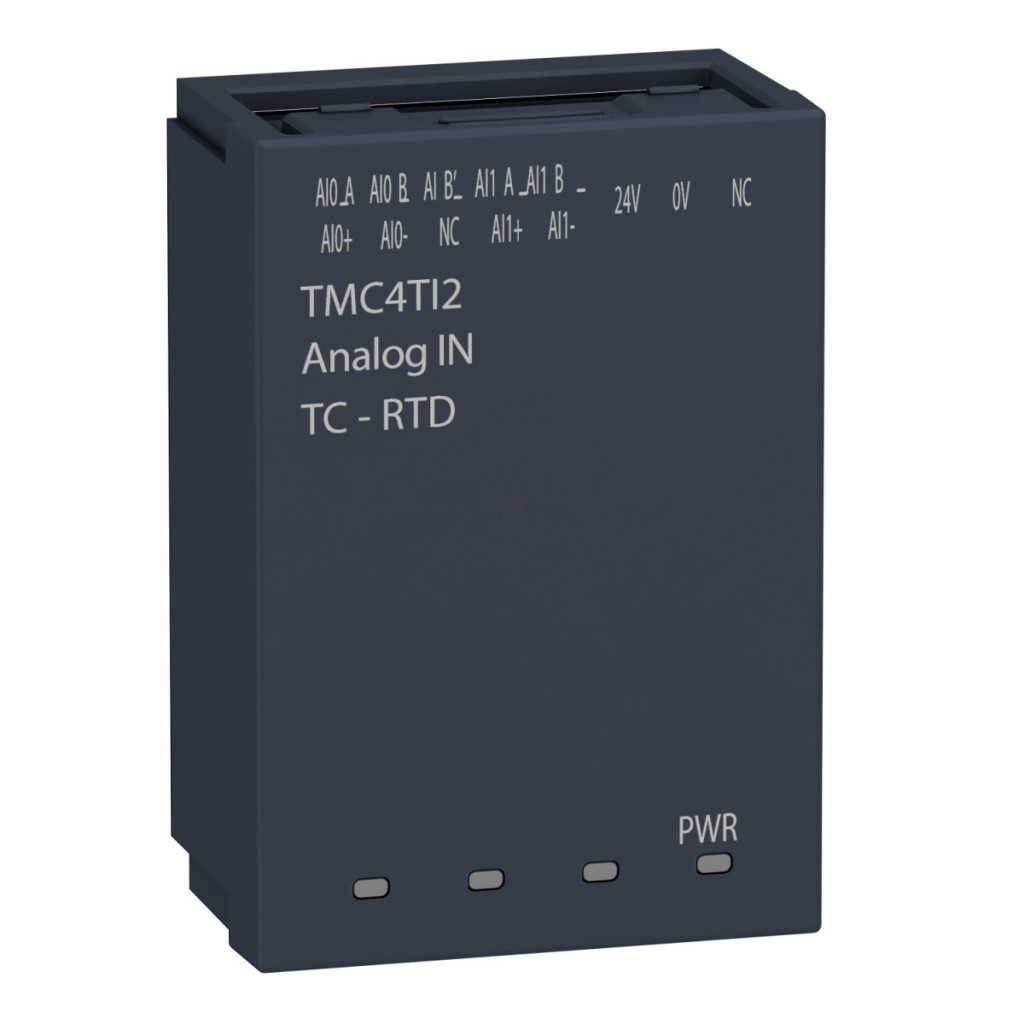

Placa de intrare analogică Schneider Electric Modicon M241 - TMC4TI2 este un dispozitiv extrem de versatil și precis, conceput special pentru sistemele PLC Modicon M241C. Acest modul compact are două intrări de temperatură, fiind ideal pentru aplicații de monitorizare și control al temperaturii în automatizarea industrială. Placa de semnal TMC4TI2 oferă o flexibilitate remarcabilă în gestionarea diferitelor senzori de temperatură. Aceasta acceptă toate tipurile comune de termocuplu, inclusiv tipul J (-200...1000 °C), tipul K (-200...1300 °C), tip R (0...1760 °C), tip S (0...1760 °C), tip B (0...1820 °C), tip T (-200...400 °C), tip N (-200...1300 °C) și tip E (-200...800 °C). De asemenea, este compatibil cu termometrele cu rezistență Pt 100 (-200...850 °C), Pt 1000 (-200...600 °C) și Ni 100/Ni 1000 (-60...180 °C). Această gamă largă de compatibilitate vă permite să măsurați temperaturile cu cea mai mare precizie într-o varietate de medii de aplicare cu un singur modul TMC4TI2. Modulul are parametri tehnici remarcabili: rezoluția de 14 biți și valoarea LSB de 0,1 °C asigură o precizie extrem de fină a măsurătorilor. Eroarea de precizie absolută este de numai ±0,5% pe întreaga scală (pentru senzorii de temperatură Pt și Ni la 25 °C), în timp ce pentru termocupluri această valoare este chiar mai mică, de ±0,2% sau chiar ±0,1%. Cu un timp de eșantionare de 100 ms, sistemul poate răspunde rapid la schimbările de temperatură, ceea ce poate fi esențial în multe procese industriale. Valorile de precizie de repetabilitate (±0,1% FS) și neliniaritate (±0,05% FS) consolidează și mai mult fiabilitatea modulului în sarcinile de măsurare de precizie.
Schneider Electric Modicon M241 - Date tehnice TMC4TI2
Date de bază
Familia de produse: Modicon M241
Tipul produsului: Placă de intrare analogică
Compatibilitate: Modicon M241C
Număr de intrări analogice: 2
Caracteristici tehnice
Tipuri de intrări analogice:
- Termocuplu tip J: -200...1000 °C
- Termocuplu tip K: -200...1300 °C
- Termocuplu tip R: 0...1760 °C
- Termocuplu tip S: 0...1760 °C
- Termocuplu tip B: 0...1820 °C
- Termocuplu de tip T: -200...400 °C
- Termocuplu de tip N: -200...1300 °C
- Termocuplu de tip E: -200...800 °C
- Sondă de temperatură Ni 100/Ni 1000: -60...180 °C
- Sondă de temperatură Pt 100: -200...850 °C
- Sondă de temperatură Pt 1000: -200...600 °C
Rezoluție: 14 biți
Valoare LSB: 0,1 °C
Timp de eșantionare: 100 ms
Date privind precizia
Eroare de precizie absolută:
- Sonde de temperatură Pt 100/Pt 1000, Ni 100/Ni 1000: ±0,5% din scala completă la 25 °C
- Termocuplu tip K (-200...1300 °C): ±0,2% din scala completă la 25 °C
- Pentru termocupluri de tip J (-200...1000 °C): ±0,2% din scala completă la 25 °C
- Pentru termocupluri de tip E (-200...800 °C): ±0,2% din scala completă la 25 °C
- Pentru termocupluri de tip T (-200...400 °C): ±0,2% din scala completă la 25 °C
- Pentru termocupluri de tip N (-200...1300 °C): ±0,2% din scala completă la 25 °C
- Pentru termocupluri de tip B (250...400 °C): ±0,2% din scala completă la 25 °C
- Pentru termocupluri de tip B (400...1280 °C): ±0,1% din scala completă la 25 °C
- Pentru termocupluri de tip R și S (0...1760 °C): ±0,2% din scala completă la 25 °C
Deriva de temperatură: ±0,008 %FS/°C
Repetabilitate: ±0,1 %FS
Nelinearitate: ±0,05 %FS
Diafonie: 80 dB
Conectare și funcționare
Tip cablu: Pereche ecranată răsucită
Conectare electrică: 1 x 1,5 mm² bloc terminal cu arc, pas de 3,81 mm pentru reglarea ieșirii și a alimentării
Lungimea maximă a cablului: Pereche ecranată răsucită: <30 m la intrare
Izolarea: 500 V CC între intrare și logica internă, fără izolație între intrări
Limite de tensiune de alimentare: 20,4...28,8 V
Indicație locală: 1 LED (verde) pentru indicația PWR
Capacitate de suprasarcină: 6 V continuu
Impedanță de intrare: >= 1 MOhm
Imunitate la microîntreruperi: 10 ms
Parametri fizici
Înălțime: 50 mm
Adâncime: 21 mm
Lățime: 34 mm
Greutate netă: 0,055 kg
