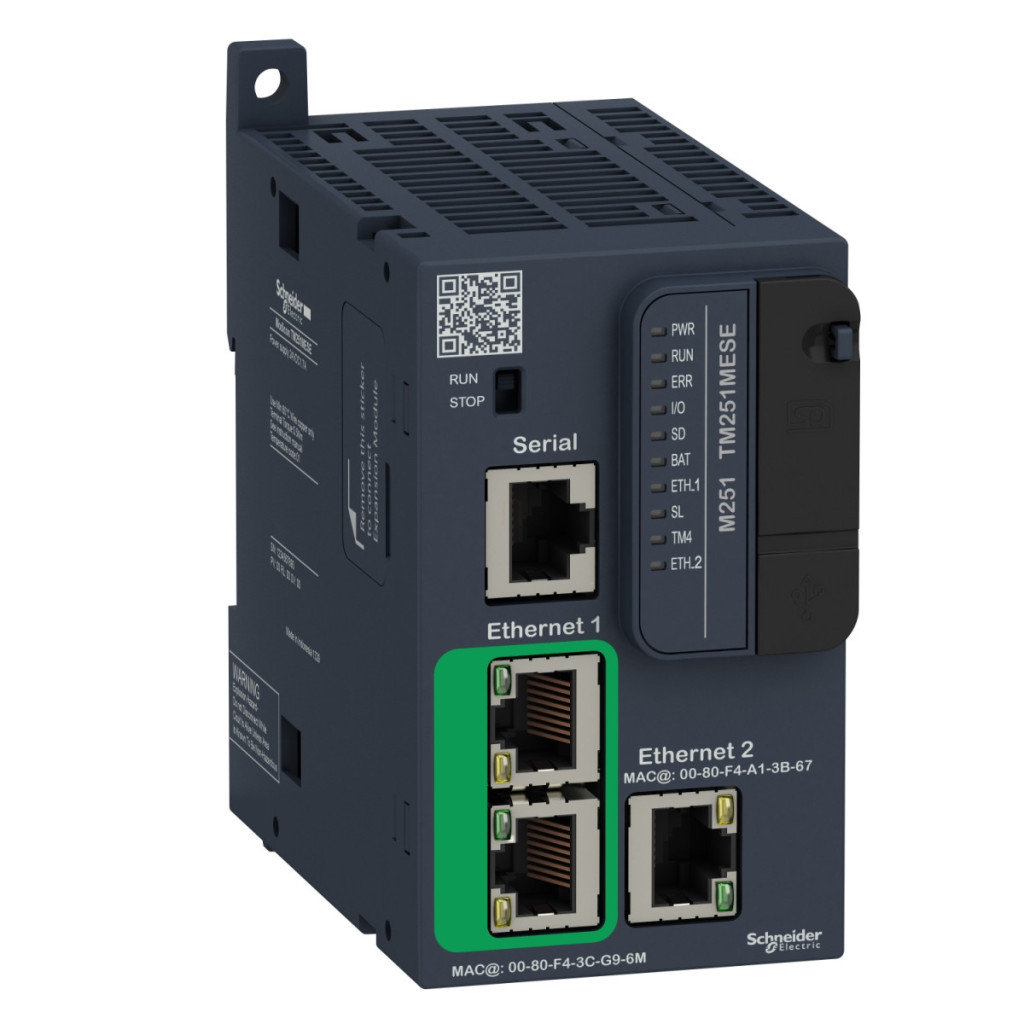

Schneider Electric Modicon M251 TM251MESE este un PLC extrem de versatil și puternic pentru controlul mașinilor, dezvoltat special pentru arhitectura I/O distribuită. Acest controler logic compact, dar robust, este alegerea ideală pentru sistemele de automatizare industrială în care fiabilitatea, comunicarea rapidă și conectivitatea flexibilă sunt cerințe esențiale. Controlerul TM251MESE funcționează la o tensiune de alimentare de 24 V c.c., cu un interval de tensiune de funcționare de 20,4-28,8 V. Curentul de pornire este de 50 A, iar consumul de energie în condiții normale de funcționare variază între 32,6 și 40,4 W, în funcție de numărul de module de expansiune I/O conectate. Dispozitivul acceptă până la 7 module de expansiune I/O locale sau 14 module de expansiune I/O la distanță, ceea ce îl face extrem de flexibil pentru utilizarea în proiecte de automatizare de diferite dimensiuni. Dispozitivul are 64 MB de memorie RAM pentru memoria sistemului și 128 MB de memorie flash încorporată pentru backupul programelor utilizatorului. Pentru stocarea datelor poate fi utilizată și o cartelă SD opțională cu o capacitate de stocare de până la 16 GB. Precizia ceasului intern este demonstrată de faptul că abaterea ceasului nu depășește 60 de secunde pe lună la 25 °C. Modicon M251 TM251MESE oferă opțiuni de comunicare remarcabile: port USB cu conector mini B USB 2.0, port serial neizolat cu conector RJ45 și interfață RS232/RS485 și două porturi Ethernet cu conectori RJ45. Porturile Ethernet acceptă standardul 10BASE-T/100BASE-TX, primele două oferind conexiuni de cupru, iar al doilea oferind o conexiune de cupru. Comunicația serială funcționează la viteze de 1,2-115,2 kbit/s (implicit 115,2 kbit/s), în timp ce conexiunea USB oferă viteze de 480 Mbit/s. Protocoalele de comunicare includ client/server Modbus TCP, dispozitiv slave Modbus TCP, originator și țintă Ethernet/IP, precum și numeroase alte servicii, cum ar fi server web, client/server FTP, client/server SNMP, client SQL, server OPC UA și funcții client DNS. Dispozitivul suportă simultan până la 8 servere Modbus, 8 clienți Modbus, 16 dispozitive țintă Ethernet/IP, 4 servere FTP, 10 servere web și 8 protocoale SoMachine. TM251MESE are funcții de control foarte avansate. Structura aplicației suportă 4 sarcini master ciclice, 8 sarcini de eveniment sau, alternativ, 3 sarcini master ciclice și 1 sarcină cu execuție liberă, precum și 8 sarcini de eveniment externe. Timpul de execuție este de 0,3 ms per KInstruction pentru sarcini de eveniment și periodice și de 0,7 ms pentru alte instrucțiuni. Timpul de ciclu este de 10 ms pentru 16 dispozitive EtherNet/IP și de 64 ms pentru 64 dispozitive Modbus TCP. Dispozitivul are un design fizic compact, măsurând 90 mm înălțime, 95 mm adâncime și 54 mm lățime, și cântărind doar 0,22 kg. Controlerul poate fi montat pe o șină de tip TH35-15 sau TH35-7.5, sau pe un panou sau tablă cu un kit de montare. Are un grad de protecție IP20 cu un capac de protecție. Intervalul de temperatură de funcționare este între -10 °C și 55 °C pentru instalarea orizontală și între -10 °C și 35 °C pentru instalarea verticală. Unitatea are o rezistență excelentă la vibrații și șocuri, rezistând la vibrații între 3,5 mm 5-8,4 Hz și 3 g 8,4-150 Hz, precum și la șocuri de 15 g pentru 11 ms.
Schneider Electric Modicon M251 - TM251MESE - date tehnice controler PLC pentru mașini
Caracteristici de bază
Familia de produse: Modicon M251
Tipul produsului: Controler logic
Tensiune nominală de alimentare: 24 V CC
Caracteristici suplimentare
Număr maxim de module de expansiune I/O: 7 (arhitectură I/O locală) / 14 (arhitectură I/O la distanță)
Limite de tensiune de alimentare: 20,4-28,8 V
Curent de pornire: 50 A
Consum de energie: 32,6-40,4 W (cu numărul maxim de module de expansiune I/O)
Capacitate de memorie: 64 MB memorie de sistem (RAM)
Backup date: 128 MB memorie flash încorporată pentru backupul programelor utilizatorului
Stocare date: <= 16 GB card SD (opțional)
Tip baterie: BR2032 litiu, nereîncărcabilă, durată de viață a bateriei: 4 ani
Timp de backup: 2 ani la 25 °C
Caracteristici de execuție și comunicare
Timp de execuție pentru 1 KInstrucție: 0,3 ms pentru evenimente și sarcini periodice / 0,7 ms pentru alte instrucțiuni
Structura aplicației: 4 sarcini master ciclice / 8 sarcini de eveniment / 3 sarcini master ciclice + 1 sarcină liberă / 8 sarcini de eveniment externe
Ceas în timp real: Da
Deviație ceas: <= 60 s/lună la 25 °C
Opțiuni de conectare
Tip conexiune integrată:
- Port USB cu conector mini B USB 2.0
- Port serial neizolat cu conector RJ45 și interfață RS232/RS485
- Ethernet cu două porturi cu 1 conector RJ45
- Port Ethernet cu conector Ethernet 2 RJ45
Alimentare (serial): Alimentare port serial: 5 V, <200 mA
Viteză de transmisie:- 1,2-115,2 kbit/s (implicit 115,2 kbit/s) pentru o lungime a magistralei de 15 m cu RS485 - 1,2-115,2 kbit/s (implicit 115,2 kbit/s) pentru o lungime a magistralei de 3 m cu RS232
- 480 Mbit/s pentru o lungime a magistralei de 3 m cu USB
Caracteristici fizice
Înălțime: 90 mm
Adâncime: 95 mm
Lățime: 54 mm
Greutate netă: 0,22 kg
Caracteristici de mediu
Grad de protecție IP: IP20 cu capac de protecție
Grad de poluare: 2
Temperatură de funcționare: -10-35 °C (instalare verticală) / -10-55 °C (instalare orizontală)
Temperatură de depozitare: -25-70 °C
Umiditate relativă:10-95%, fără condens (în timpul funcționării și depozitării) Altitudine de funcționare: 0-2000 m Altitudine de depozitare: 0-3000 m Rezistență la vibrații: 3,5 mm la 5-8,4 Hz pe șină simetrică / 3 g la 8,4-150 Hz pe șină simetrică / 3,5 mm la 5-8,4 Hz montat pe panou / 3 g la 8,4-150 Hz montat pe panou
Rezistență la șocuri: 15 g până la 11 ms
Certificări
CE, cULus, UKCA, DNV-GL, ABS, LR
