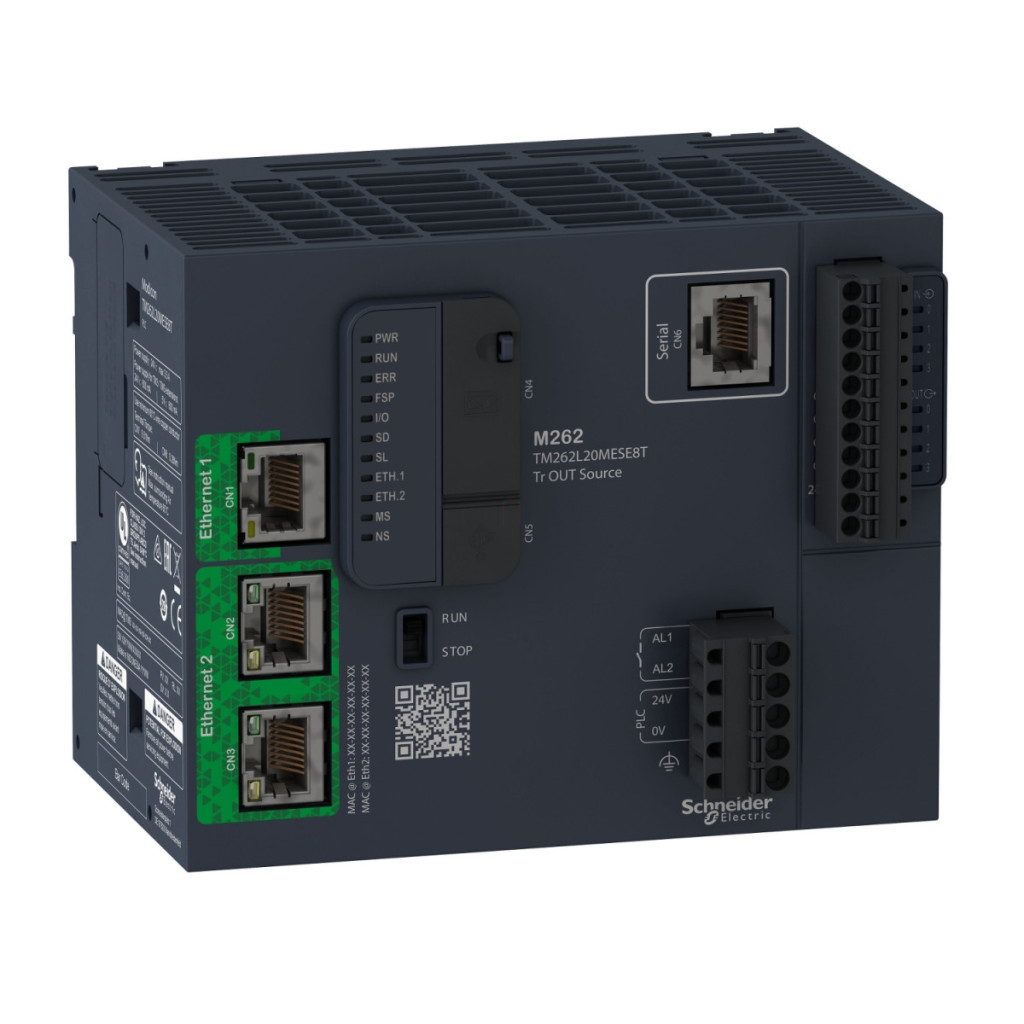

Controlerul logic Schneider Electric Modicon M262 TM262L20MESE8T este un PLC compatibil cu IIoT, de înaltă performanță, care oferă performanțe remarcabile în sistemele de automatizare industrială, cu o viteză de execuție a instrucțiunilor de 3 nanosecunde. Acest controler compact este alegerea perfectă pentru controlul liniilor de producție, mașinilor și echipamentelor moderne, în special acolo unde sunt importante capacitățile de procesare rapidă și de conectare în rețea industrială. Modelul TM262L20MESE8T funcționează cu o alimentare de 24 V c.c. (interval 20,4-28,8 V c.c.) și are în total 8 canale I/O discrete. Pe partea de intrare, oferă 4 intrări discrete rapide care respectă standardul IEC 61131-2 Tip 1, cu logică sink, impedanță de intrare de 2,81 kOhm și curent de intrare de 7,5 mA. Pe partea de ieșiri, există 4 ieșiri rapide cu tranzistor, fiecare cu o capacitate de încărcare de 0,5 A, cu logică de sursă. Dispozitivul oferă timpi de comutare rapizi excepționali: atât timpul de pornire, cât și cel de oprire sunt de 1 μs sau mai puțin. Frecvența de comutare poate fi de până la 300 kHz, iar dispozitivul are un timp de filtrare reglabil pentru intrări de la 0,001 ms la 12 ms. Ieșirile sunt echipate cu protecție automată la scurtcircuit și suprasarcină, cu un timp de resetare automată de 200 ms. TM262L20MESE8T este extrem de versatil în ceea ce privește opțiunile de comunicare. Are un port Ethernet de 10/100 Mbit/s cu un conector RJ45 și un al doilea port Ethernet cu două conectori RJ45 la 100/1000 Mbit/s. În plus, are un port serial cu un conector RJ45, care permite comunicarea standard RS232/RS485 la 115 kbit/s, și un conector USB mini B cu o rată de transfer de date de 480 Mbit/s. Dispozitivul acceptă mai multe protocoale de comunicare, inclusiv: funcții de adaptor și scaner EtherNet/IP, servicii client/server Modbus TCP și scaner IO, comunicare Modbus SL, precum și funcționalitate de server web și comunicare securizată cu protocoale TLS 1.2/1.3. De asemenea, acceptă serverul și clientul OPC UA cu criptare, precum și alte servicii de comunicare avansate, cum ar fi MQTT, HTTPs API, client SQL și client/server SNMP. Controlerul are 32 MB RAM pentru programe, 32 MB RAM pentru sistemul de operare/pagini web, 192 MB RAM pentru memoria de sistem și 1 GB memorie flash încorporată pentru backupul programelor utilizatorului. Stocarea datelor poate fi extinsă opțional cu un card SDHC de 32 GB. Programele și datele sunt păstrate timp de 1000 de ore la 25 °C în cazul unei întreruperi de curent. Dispozitivul are un ceas în timp real cu o abatere lunară maximă de 10 secunde și un timp minim de ciclu de 0,5 ms. Controlerul TM262L20MESE8T oferă diverse opțiuni de extindere I/O: suportă 7 module I/O TM3 (în arhitectură I/O locală sau arhitectură I/O la distanță) și până la 64 insule I/O TM3, TM5 sau TM7 (în arhitectură I/O distribuită). Dispune de biblioteci cu funcții de axe coordonate pentru sarcini de poziționare. Sistemul poate fi configurat în mod flexibil: pot fi setate 8 sarcini bazate pe evenimente, 4 sarcini master ciclice sau 3 sarcini master ciclice + 1 sarcină cu funcționare liberă sau 8 sarcini externe bazate pe evenimente.
Date tehnice Modicon M262 TM262L20MESE8T
Caracteristici de bază
Familia de produse: Controler logic/de mișcare - Modicon M262
Tipul produsului: Controler logic
Tensiune nominală de alimentare: 24 V CC - 15...20%
Număr de intrări/ieșiri discrete: 8
Conectivitate de nivel înalt: Mașină pregătită pentru IIoT către cloud, Mașină conectată la fabrică
Informații suplimentare
Limite de tensiune de alimentare: 20,4...28,8 V CC
Consum de energie PLC: 82 W
Curent de pornire: 40 A
Protecție la supratensiune: Da
Număr de intrări discrete: 4 intrări discrete rapide conform IEC 61131-2 Tip 1
Tensiune de intrare discretă: 24 V CC
Logică de intrare discretă:Sink
Stare de tensiune 1 garantată: >= 15 V CC
Stare de tensiune 0 garantată: <= 5 V CC
Curent de intrare discretă: 7,5 mA pentru intrare rapidă
Impedanță de intrare: 2,81 kOhm la intrare
Timp de răspuns: <= 1 μs timp de pornire la terminalele I0...I3 pentru intrări rapide, <= 1 μs timp de oprire la terminalele I0...I3 pentru intrări rapide, <= 1 μs timp de pornire la terminalele Q0...Q3 pentru ieșiri rapide, <= 1 μs timp de oprire la terminalele Q0...Q3 pentru ieșiri rapide
Ieșiri
Număr de ieșiri discrete: 4 ieșiri rapide cu tranzistor
Tensiune ieșire discretă: 24 V CC
Curent ieșire discretă: 0,5 A pentru ieșiri rapide (Q0...Q3)
Tip ieșire discretă: Tranzistor
Logică ieșire discretă: Sursă
Limite tensiune ieșire: 30 V CC
Curent maxim per ieșire: 0,5 A pentru ieșiri rapide Q0...Q3 ieșiri rapide
Frecvență maximă de ieșire: 300 kHz
Precizie: +/- 0,1% la 0,02...0,1 kHz pentru ieșiri rapide, +/- 1% 0,1...1 kHz pentru ieșirile rapide
Memorie și procesare
Timp de execuție per 1 Kinstrucție: 0,003 ms
Capacitate de memorie: 32 MB RAM program, 32 MB RAM sistem de operare/pagină web, 192 MB memorie RAM de sistem
Backup date: 1 GB memorie flash încorporată pentru backupul programelor utilizatorului
Dispozitiv de stocare date: <= 32 GB card SDHC (opțional)
Timp de backup: 1000 ore la 25 °C
Comunicare
Tipuri de conexiuni integrate: Ethernet 1 cu 1 conector RJ45 și interfață 10/100BASE-T, Ethernet 2 cu două conectori RJ45 și interfață 100/1000BASE-T, conexiune serială cu conector RJ45 și interfață RS232/RS485, Smart Communication Bus, TM3 IO bus, USB mini B
Viteză de transmisie: 115 kbit/s cu o lungime a magistralei de 15 m pentru RS485, 115 kbit/s cu o lungime a magistralei de 3 m pentru RS232, 480 Mbit/s cu o lungime a magistralei de 3 m pentru USB, 10/100 Mbit/s pentru Ethernet1, 10/100/1000 Mbit/s pentru Ethernet2
Protocoale port de comunicare: Adaptor EtherNet/IP, scaner EtherNet/IP, client/server Modbus TCP, scaner IO Modbus TCP, Modbus TCP NVL, Ethernet RSTP, client/server Modbus SL, Modbus SL IO scanner
Caracteristici fizice
Înălțime: 100 mm
Adâncime: 90 mm
Lățime: 125 mm
Suport de montare: Șină tip Top hat TH35-15 conform IEC 60715, Șină tip Top hat TH35-7,5 conform IEC 60715, cu kit de montare pe placă sau panou
Caracteristici de mediu
Temperatura ambiantă de funcționare: -20...60 °C (instalare orizontală), -20...50 °C (instalare verticală), -20...45 °C (montare plană)
Temperatură ambiantă de depozitare: -40...85 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Grad de protecție IP: IP20
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
