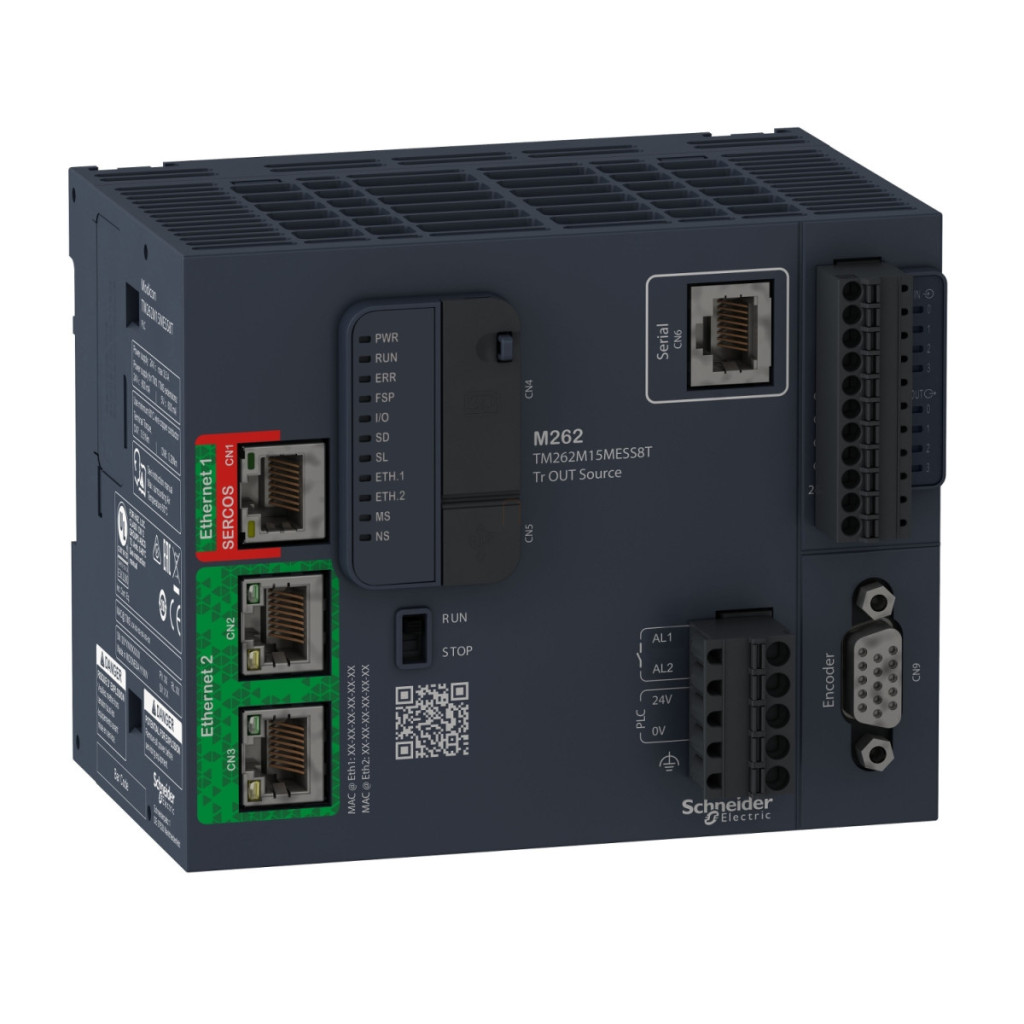

Controlerul compact de mișcare Schneider Electric Modicon M262 TM262M15MESS8T combină funcționalitatea PLC și a controlerului de mișcare, fiind alegerea optimă pentru sarcini de automatizare care necesită un control precis al mișcării. Acest dispozitiv de înaltă performanță este ultra-rapid, cu o viteză de execuție a instrucțiunilor de doar 5 nanosecunde, oferind timpi de răspuns excepționali pentru aplicații în timp real. Controlerul TM262M15MESS8T are 8 intrări/ieșiri discrete, inclusiv 4 intrări rapide și 4 ieșiri rapide. Intrările funcționează la 24 V CC cu un curent de intrare de 7,5 mA și un timp de comutare extrem de rapid de doar 1 μs. Ieșirile sunt furnizate de tehnologia tranzistorilor, cu un curent de ieșire de 0,5 A și o frecvență maximă de ieșire de până la 300 kHz. Un avantaj suplimentar al controlerului este intrarea codificatorului incremental/SSI, care permite poziționarea precisă în aplicațiile de control al mișcării. Este capabil să controleze până la 4 axe. TM262M15MESS8T are capacități de comunicare remarcabile și este un dispozitiv complet compatibil cu IIoT. Are un conector Ethernet/Sercos dedicat (RJ45, 10/100BASE-T) și două porturi Ethernet suplimentare (RJ45, 100/1000BASE-T). În plus, este echipat cu o conexiune serială (RS232/RS485). Controlerul acceptă protocoale moderne de comunicare industrială, cum ar fi EtherNet/IP, Modbus TCP, Sercos III, și dispune de un server web, un server OPC UA și diverse opțiuni de comunicare criptată (TLS 1.2, TLS 1.3, HTTPS). Această gamă largă de capacități de comunicare permite schimbul de date fără probleme între mașină și cloud și între mașină și fabrică. Controlerul are 32 MB de memorie RAM programabilă, 32 MB de memorie RAM pentru sistemul de operare/paginile web și 192 MB de memorie RAM de sistem, precum și 1 GB de memorie flash încorporată pentru backupul programelor utilizatorului. Dispozitivul poate fi extins opțional cu un card SDHC de până la 32 GB. TM262M15MESS8T are un design robust, funcționează cu o sursă de alimentare de 24 V c.c. (20,4-28,8 V), are un consum de energie de 82 W și protecție IP20. Intervalul larg de temperatură de funcționare (-20...60 °C pentru instalare orizontală) asigură o funcționare fiabilă într-o varietate de condiții de mediu. Dimensiunile dispozitivului sunt 125 x 100 x 90 mm, iar greutatea este de 0,67 kg.
Schneider Electric Modicon M262 - TM262M15MESS8T date tehnice
Caracteristici generale
Familia de produse: Controler logic/de mișcare - Modicon M262
Tipul produsului: Controler de mișcare
Tensiune de alimentare: 24 V CC - 15...20%
Interval tensiune de alimentare: 20,4…28,8 V CC
Consum energie: 82 W
Curent de pornire: 40 A
Protecție supratensiune: Da
Caracteristici I/O discrete
Număr de I/O: 8
Număr de intrări: 4, intrări rapide conform IEC 61131-2 Tip 1
Tensiune de intrare: 24 V CC
Logică de intrare: Sink
Tensiune garantată stare 1: >= 15 V CC
Tensiune garantată stare 0: <= 5 V CC
Curent de intrare: 7,5 mA pentru intrare rapidă
Impedanță de intrare: 2,81 kOhm
Timp de răspuns: <= 1 µs pentru pornire, I0...I3 terminale pentru intrare rapidă
Timp de filtrare configurabil: interval 0,001 ms - 12 ms
Caracteristici de ieșire
Număr de ieșiri: 4 ieșiri rapide cu tranzistor
Tensiune de ieșire: 24 V CC
Curent de ieșire: 0,5 A pentru ieșiri rapide (Q0...Q3)
Tip ieșire: Tranzistor
Logică de ieșire: Sursă
Limite de tensiune de ieșire: 30 V CC
Frecvență maximă de ieșire: 300 kHz
Precizie: +/- 0,1% la 0,02…0,1 kHz; +/- 1% 0,1…1 kHz
Tip protecție: Protecție la scurtcircuit și suprasarcină cu resetare automată, Protecție la polaritate inversă
Performanță
Timp de execuție pentru 1 KInstrucție: 0,005 ms
Capacitate memorie: 32 MB RAM program, 32 MB RAM sistem de operare/pagină web, 192 MB memorie RAM de sistem
Stocare date: 1 GB memorie flash încorporată pentru backup program utilizator
Opțiune de extindere: card SDHC <= 32 GB (opțional)
Timp de backup: 1000 ore la 25 °C
Opțiuni de comunicare
Conexiuni încorporate: Ethernet/Sercos cu 1 conector RJ45 și interfață 10/100BASE-T, Ethernet 2 cu două conectori RJ45 și interfață 100/1000BASE-T, conexiune serială cu conector RJ45 și interfață RS232/RS485, 1 piuliță encoder cu conector SUB-D 15 și interfață RS422/SSI
Viteză de transfer: 10/100 Mbit/s pentru Ethernet1, 10/100/1000 Mbit/s pentru Ethernet2
Protocoale de comunicare: adaptor/scaner EtherNet/IP, client/server Modbus TCP, master Sercos III și multe alte protocoale. Caracteristici fizice Dimensiuni: 125 mm lățime, 100 mm înălțime, 90 mm adâncime Opțiuni de montare: Șină tip top-hat TH35-15 sau TH35-7.5 conform IEC 60715, cu kit de montare pe tablă sau panou
Protecție IP: IP20
Interval de temperatură de funcționare: -20…60 °C (pentru instalare orizontală), -20…50 °C (pentru instalare verticală), -20…45 °C (pentru montare plană)
