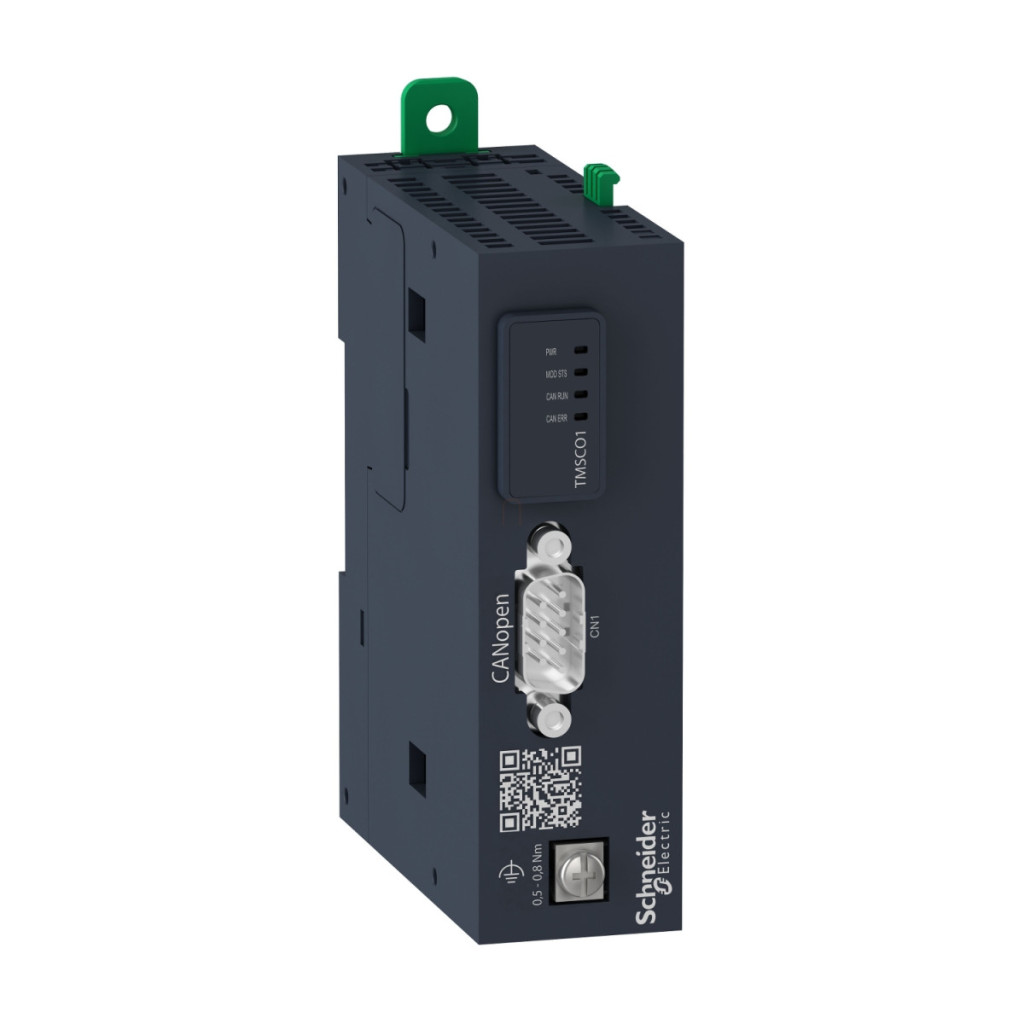

Modulul de comunicație Schneider Electric Modicon M262 TMSCO1 este o unitate de expansiune de înaltă calitate care acceptă protocolul CANopen și se potrivește perfect cu sistemele PLC din seria Modicon M262. Acest modul de comunicație compact și inteligent are un conector SubD9, care facilitează integrarea în rețelele CANopen. Modulul TMSCO1 oferă performanțe excepționale în sistemele de automatizare industrială, deoarece poate gestiona până la 63 de noduri slave, oferind o soluție extrem de flexibilă și scalabilă pentru proiecte de diferite dimensiuni. Starea de funcționare a modulului este indicată de patru LED-uri clar vizibile: un LED verde pentru feedback-ul sursei de alimentare (PWR), un LED verde/roșu pentru starea modulului (MOD STS), un LED verde pentru starea de funcționare CAN (CAN RUN) și un LED roșu pentru erorile CAN (CAN ERR). Acest sistem de feedback facilitează depanarea rapidă și monitorizarea continuă a stării sistemului. Modulul de comunicație TMSCO1 are dimensiuni extrem de compacte: are doar 30 mm lățime, 100 mm înălțime și 88,3 mm adâncime. Această dimensiune redusă este deosebit de avantajoasă atunci când spațiul din dulapul de comandă este limitat. Modulul poate fi montat în mai multe moduri: pe o șină tip TH35-15 sau TH35-7,5, în conformitate cu standardul IEC 60715, sau direct pe un panou, folosind un kit de montare. Opțiunile flexibile de montare facilitează integrarea modulului în diverse medii industriale. Modulul Schneider Electric Modicon M262 TMSCO1 are o rezistență remarcabilă la diverse perturbații electromagnetice. Este rezistent la descărcări electrostatice (4 kV contact și 8 kV aer conform IEC 61000-4-2) și câmpuri electromagnetice (10 V/m 80 MHz...1 GHz, 3 V/m 1,4 GHz...2 GHz și 1 V/m 2 GHz...3 GHz conform IEC 61000-4-3). De asemenea, oferă protecție împotriva tranzitorilor rapizi (2 kV pe liniile de alimentare, 1 kV pe Ethernet, seriale, linii de intrare și ieșire tranzistor conform IEC 61000-4-4). Acest nivel ridicat de imunitate la interferențe asigură o funcționare fiabilă chiar și în medii industriale zgomotoase. Modulul Schneider Electric Modicon M262 TMSCO1 poate funcționa într-un interval larg de temperaturi: -20...60 °C pentru instalarea orizontală și -20...50 °C pentru instalarea verticală. Intervalul de temperatură de depozitare este de la -40 la 85 °C. De asemenea, este flexibil în ceea ce privește umiditatea relativă, funcționând între 10 și 95% fără condens. Datorită clasei de protecție IP20, este protejat adecvat împotriva prafului și a altor contaminanți, fiind clasificat în categoria de poluare 2. Modulul poate funcționa la altitudini de 0 până la 2000 de metri deasupra nivelului mării și poate fi depozitat la altitudini de 0 până la 3000 de metri.
Date tehnice Schneider Electric Modicon M262 TMSCO1
Caracteristici principale
Familia de produse: Modicon M262
Tipul produsului: Modul de comunicare inteligent
Informații suplimentare
Compatibilitate: Modicon M262
Consum curent: 50 mA la 24 V
Număr de module per PLC: maximum 1 per controler logic, maximum 1 per controler de mișcare
Servicii: Maximum 63 noduri slave
Protocol port de comunicare: CANopen
Feedback local: 1 LED (verde) pentru PWR, 1 LED (verde/roșu) pentru MOD STS, 1 LED (verde) pentru CAN RUN, 1 LED (roșu) pentru CAN ERR
Metodă de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, kit de montare pentru placă sau panou
Lățime: 30 mm Înălțime: 100 mm Adâncime: 88,3 mm Standarde de mediu: UL 61010-1, UL 61010-2-201, CSA C22.2 Nr. 61010-1, CSA C22.2 Nr. 61010-2-201, CSA C22.2 Nr. 213, ANSI/ISA 12-12-01, IEC 61131-2 Certificări de produs: CE, cULus, RCM, EAC (în curs), Achilles Rezistență la descărcări electrostatice: 4 kV contact conform IEC 61000-4-2, 8 kV aer conform IEC 61000-4-2
Rezistență la câmpuri electromagnetice: 10 V/m 80 MHz...1 GHz conform IEC 61000-4-3, 3 V/m 1,4 GHz...2 GHz conform IEC 61000-4-3, 1 V/m 2 GHz...3 GHz conform IEC 61000-4-3
Rezistență la tranzienți rapizi: 2 kV (linii de alimentare) conform IEC 61000-4-4, 1 kV (linie Ethernet) conform IEC 61000-4-4, 1 kV (conexiune serială) conform IEC 61000-4-4, 1 kV (intrare) conform IEC 61000-4-4, 1 kV (ieșire tranzistor) conform IEC 61000-4-4
Temperatura ambiantă de funcționare: -20...60 °C pentru instalare orizontală, -20...50 °C pentru instalare verticală
Temperatura ambiantă de depozitare: -40...85 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Grad de protecție IP: IP20
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 3,5 mm 2...8,4 Hz pe șină simetrică, 1 gn 8,4...200 Hz pe șină simetrică, 3,5 mm 2...8,4 Hz montat pe panou, 1 gn 8,4...200 Hz montat pe panou
Rezistență la impact: 15 gn până la 11 ms
