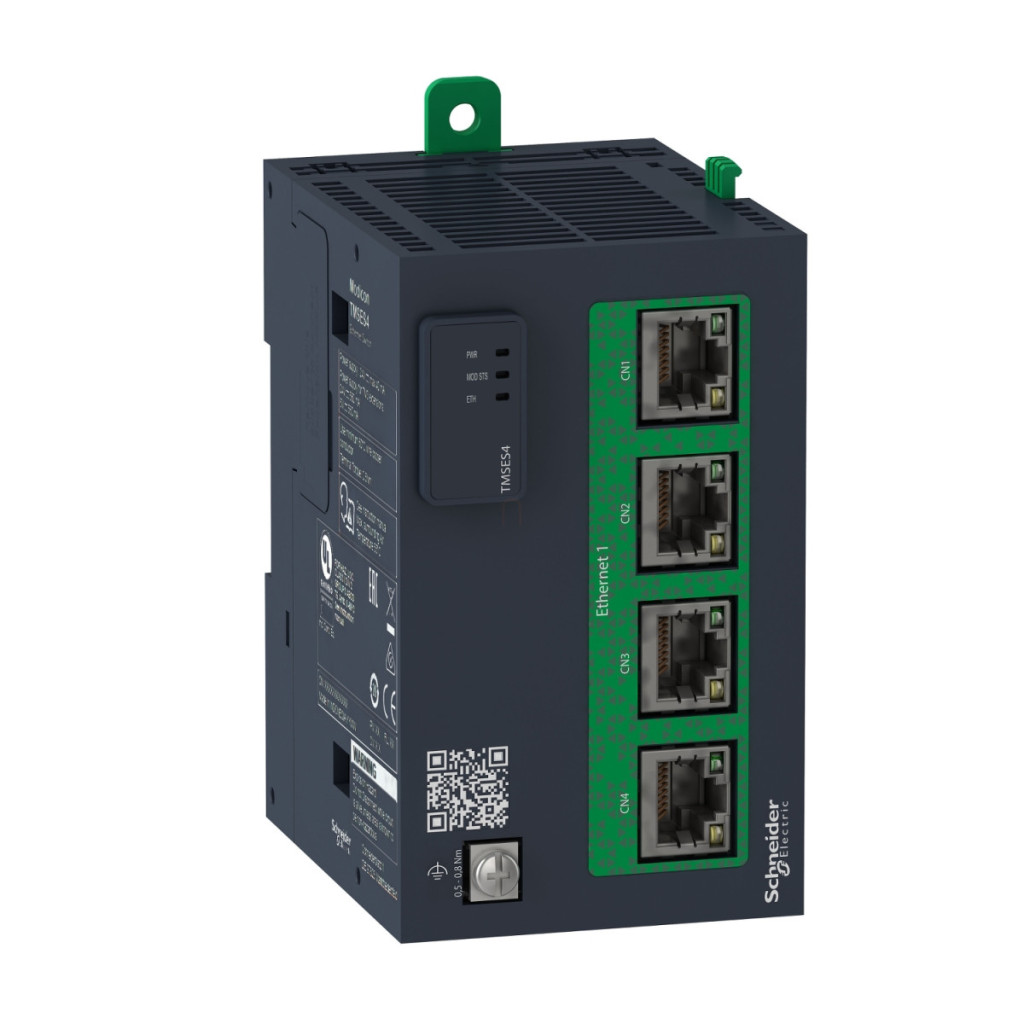

Schneider Electric Modicon M262 TMSES4 este un modul de comunicație inteligent profesional, conceput special pentru a satisface nevoile de rețea ale sistemelor moderne de automatizare industrială. Acest dispozitiv are 4 porturi RJ45 care oferă conectivitate Ethernet 10/100/1000 Mbps, fiind o soluție ideală pentru mediile industriale cu trafic de date ridicat. Modulul de comunicații TMSES4 acceptă o serie de servicii de rețea avansate, inclusiv adaptarea automată a vitezei (10-100-1000 Mbits), modul half sau full duplex și tehnologia autocrossing (MDIO). Dispozitivul oferă o gamă largă de servicii de comunicații: adaptor Ethernet/IP, client DHCP, IEC VAR ACCESS, server Modbus TCP, client/server SNMP, client/server FTP, client SQL, trimiterea și primirea de e-mailuri de la controler pe baza unui director TCP/UDP, server web, server OPC UA, client DNS, MQTT, SNTP și TLS. Aceste protocoale permit integrarea perfectă și comunicarea eficientă a diferitelor sisteme industriale. Modulul este compatibil cu gama de produse Modicon M262 și se poate utiliza maximum 1 unitate per PLC sau controler de mișcare. Dispozitivul este extrem de flexibil de instalat: poate fi montat pe o șină tip TH35-15 sau TH35-7.5 în conformitate cu standardul IEC 60715 sau pe un panou sau o placă fixă folosind kitul de montare furnizat. Designul său compact (60 mm lățime, 100 mm înălțime și 88,3 mm adâncime) permite instalarea în spații reduse în dulapul de comandă. Modulul TMSES4 are o protecție EMC excelentă, care respectă standardele industriale stricte. Dispozitivul este rezistent la descărcări electrostatice (4 kV contact și 8 kV aer conform IEC 61000-4-2), câmpuri electromagnetice (10 V/m 80 MHz...1 GHz, 3 V/m 1,4 GHz...2 GHz, 1 V/m 2 GHz...3 GHz conform IEC 61000-4-3) și tranzitorii rapizi (2 kV pe liniile de alimentare, 1 kV pe Ethernet, seriale, linii de intrare și ieșire tranzistor conform IEC 61000-4-4). Dispozitivul are o gamă largă de temperaturi de funcționare: -20...60 °C pentru instalarea orizontală și -20...50 °C pentru instalarea verticală. Clasa de protecție IP20 oferă o protecție adecvată în medii industriale cu un grad de poluare de 2. Rezistența la vibrații (3,5 mm² la 2...8,4 Hz și 1 gn la 8,4...200 Hz atât pentru montarea simetrică pe șină, cât și pe panou) și rezistența la șocuri (15 gn până la 11 ms) sporesc și mai mult fiabilitatea modulului, chiar și în condiții dificile.
Schneider Electric Modicon M262 - TMSES4 - Modul de comunicație TMS, comutator Ethernet, rețea izolată 4xRJ45, securitate cibernetică Achilles L1, date tehnice pentru PLC-uri
Date generale
Familia de produse: Modicon M262
Tipul produsului: Modul de comunicație inteligent
Compatibilitate: Modicon M262
Consum curent: 200 mA la 24 V
Raport modul/PLC: maxim 1 per controler logic, maxim 1 per controler de mișcare
Conexiune și comunicare
Port Ethernet: 10/100/1000 BASE-TX - 4 porturi RJ45
Servicii: Adaptare automată a vitezei (10-100-1000 Mbits), Half sau full duplex, Autocrossing (MDIO)
Servicii web: Server web
Servicii de comunicare: Adaptor Ethernet/IP, client DHCP, IEC VAR ACCESS, server Modbus TCP, client/server SNMP, client/server FTP, client SQL, trimitere și primire de e-mailuri de la controler pe baza directorului TCP/UDP, server web, server OPC UA, client DNS, MQTT, SNTP, TLS
Protocol port de comunicare: Ethernet
Semnalele și montarea
Indicarea stării: 1 LED (verde) pentru indicarea PWR, 1 LED pentru indicarea MOD STS, 1 LED pentru indicarea ETH
Opțiuni de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, kit de montare pentru montare pe o placă sau panou
Caracteristici fizice
Lățime: 60 mm
Înălțime: 100 mm
Adâncime: 88,3 mm
Condiții de mediu
Standarde: UL 61010-1, UL 61010-2-201, CSA C22.2 Nr. 61010-1, CSA C22.2 Nr. 61010-2-201, CSA C22.2 Nr. 213, ANSI/ISA 12-12-01, IEC 61131-2 Certificate: CE, cULus, RCM, EAC (în curs de obținere), Achilles Temperatură de funcționare: -20...60 °C pentru instalare orizontală, -20...50 °C pentru instalare verticală
Temperatură de depozitare: -40...85 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării și depozitării)
Protecție IP: IP20
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 3,5 mm 2...8,4 Hz pe șină simetrică, 1 gn 8,4...200 Hz pe șină simetrică, 3,5 mm 2...8,4 Hz montat pe panou, 1 gn 8,4...200 Hz montat pe panou
Rezistență la impact: 15 gn până la 11 ms
