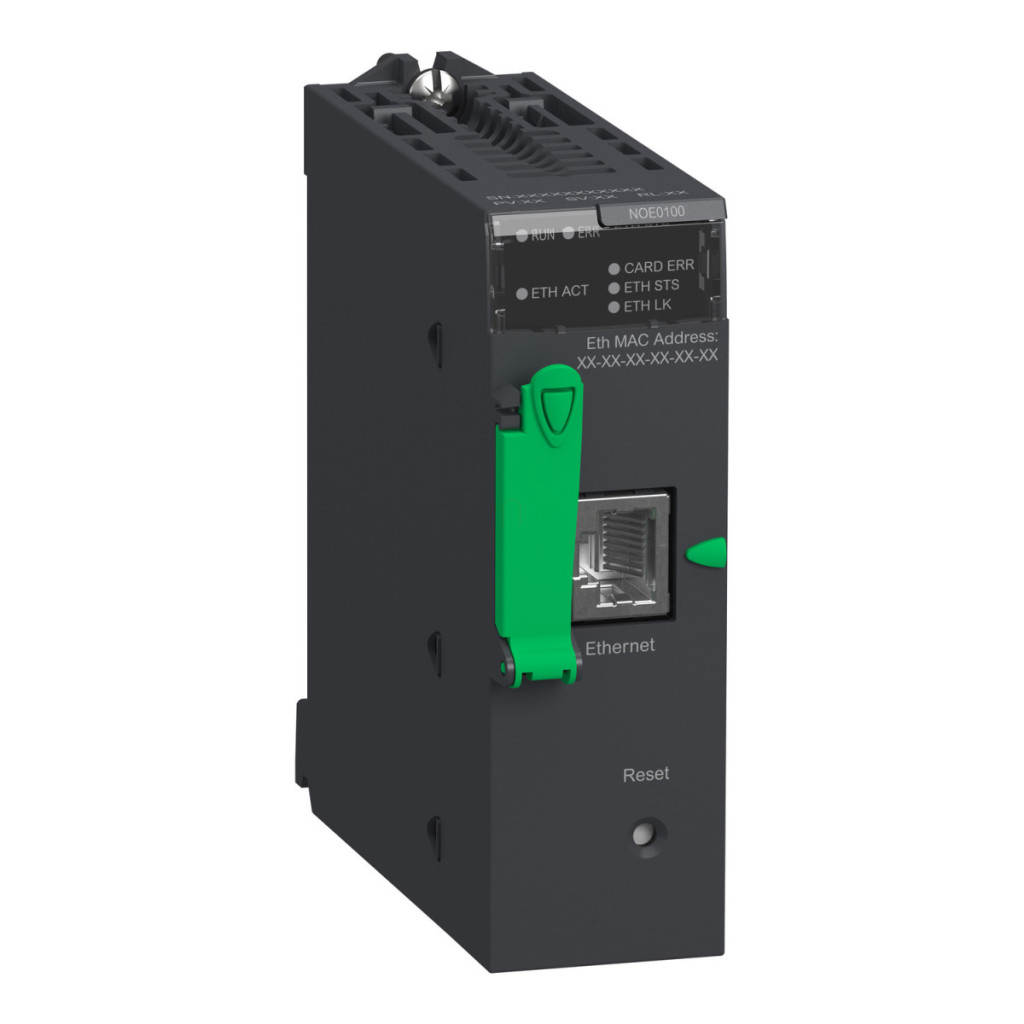

Modulul de comunicație Ethernet Schneider Electric Modicon M340 BMXNOE0100 oferă o soluție excelentă pentru conectarea sistemelor de automatizare industrială la o rețea. Acest modul este parte integrantă a platformei de automatizare Modicon M340, care oferă un control extrem de flexibil și eficient în mediile industriale moderne. Dispozitivul BMXNOE0100 dispune de protocol Modbus/TCP și un conector RJ45, permițând schimbul rapid și fiabil de date între sistemul de control și alte dispozitive de rețea. Modulul este proiectat cu conceptul Transparent Ready, o tehnologie dezvoltată de Schneider Electric pentru proiectarea și gestionarea ușoară a rețelelor Ethernet industriale. BMXNOE0100 oferă o conexiune integrată Ethernet TCP/IP RJ45 10/100 Mbit/s prin intermediul unei perechi răsucite și aparține clasei Transparent Ready B30. Modulul protejat TC oferă o rezistență excepțională la efectele nocive ale mediilor industriale. BMXNOE0100 acceptă o serie de servicii de comunicații avansate care sporesc semnificativ performanța și funcționalitatea sistemului. Acestea includ gestionarea lățimii de bandă, editarea datelor (prin terminal PC), funcția de server FDR, afișarea rack-ului, administratorul de rețea SNMP, date globale, scanare I/O, mesagerie Modbus TCP și un server web configurabil. Portul Ethernet acceptă standardele 10BASE-T/100BASE-TX, permițând integrarea flexibilă în diverse infrastructuri de rețea. Cardul de memorie flash BMXRWSC016M furnizat împreună cu modulul poate fi utilizat pentru backupul aplicațiilor și pentru activarea serverului web standard, extinzând și mai mult gama de aplicații posibile. Modulul BMXNOE0100 are un design deosebit de ușor de utilizat, dovadă fiind luminile indicatoare clar vizibile. Pe panoul frontal al modulului se află 6 LED-uri: un LED verde pentru a indica activitatea rețelei Ethernet (ETH ACT), un LED verde pentru a indica funcționarea procesorului (RUN), un LED verde pentru a indica starea rețelei Ethernet (ETH STS), un LED roșu pentru rata de transfer a datelor (ETH 100), un LED roșu pentru a indica erorile cardului de memorie (CARD ERR) și un LED roșu pentru a indica erorile procesorului sau ale sistemului (ERR). De asemenea, este disponibil un buton RESET pentru controlul modulului, care permite o repornire la rece. Consumul de energie al modulului este de numai 90 mA la 24 V CC, asigurând o funcționare eficientă din punct de vedere energetic. Datorită designului său standard și dimensiunilor compacte, poate fi montat cu ușurință în diverse rack-uri, cum ar fi BMXXBP0400, BMXXBP0600, BMXXBP0800 și BMXXBP1200, care sunt disponibile în diferite dimensiuni pentru a se potrivi cerințelor aplicației. Modulul are un grad de protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între 0 și 60 °C, cu o umiditate relativă de 10-95% (fără condens). De asemenea, este conform cu directivele 2014/35/UE privind joasa tensiune și 2014/30/UE privind compatibilitatea electromagnetică, ceea ce garantează o funcționare sigură și fiabilă în medii industriale.
Schneider Electric Modicon M340 - BMXNOE0100 - Modul de comunicație, M340, Ethernet IP / Modbus TCP/IP date tehnice
Caracteristici produs
Familia de produse: Platforma de automatizare Modicon M340
Tipul produsului: Modul de rețea Ethernet TCP/IP
Concept: Transparent Ready
Tip conexiune integrată: Ethernet TCP/IP RJ45 10/100 Mbit/s 1 pereche torsadată transparent ready clasa B30
Grad de protecție: TC
Servicii de comunicare
Gestionarea lățimii de bandă
Editor de date (prin terminal PC)
Server FDR
Afișaj rack
Administrator de rețea SNMP
Scanare globală a datelorp>
Scanare I/O
Mesagerie Modbus TCP
Server web configurabil
Parametri tehnici
Port Ethernet: 10BASE-T/100BASE-TX
Descriere memorie: Card de memorie flash inclus (BMXRWSC016M)
Utilizare memorie: Backup aplicație, Activare server web standard
Alimentare: Alimentare internă prin rack
Marcaj: CE
Indicatori locali
1 LED (verde) pentru activitatea rețelei Ethernet (ETH ACT)
1 LED (verde) pentru funcționarea procesorului (RUN)
1 LED (verde) pentru starea rețelei Ethernet (ETH STS)
1 LED (roșu) pentru rata de transfer a datelor (ETH 100)
1 LED (roșu) pentru eroare card de memorie (CARD ERR)
1 LED (roșu) pentru eroare procesor sau sistem (ERR)
Control
Tip control: Buton RESET pentru repornire la rece
Consum energie: 90 mA la 24 V DC
Format modul: Standard
Condiții de mediu
Temperatură ambiantă de funcționare: 0…60 °C
Umiditate relativă: 10…95 % fără condensare
Clasă de protecție IP: IP20
Directive
2014/35/UE - Directiva privind tensiunea joasă
2014/30/UE - Compatibilitate electromagnetică
Dimensiuni
AM1 poate fi montat pe o șină: 35 mm lățime, 15 mm adâncime. Posibil numai cu rack BMXXBP0400/0400H/0600/0600H/0800/0800H.
