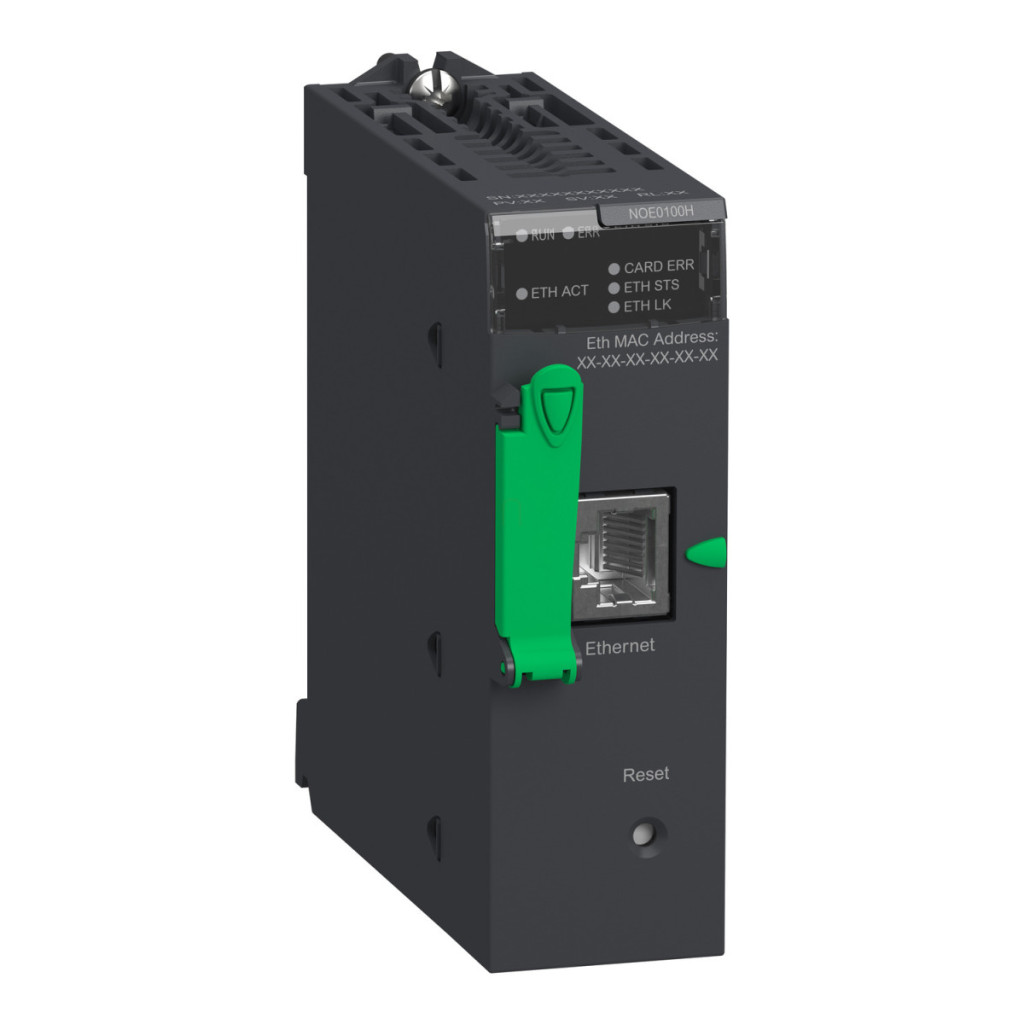

Modulul de rețea Ethernet Schneider Electric Modicon M340 BMXNOE0100H este un dispozitiv de comunicații de înaltă calitate, conceput special pentru platforma de automatizare Modicon M340. Acest modul de rețea Modbus/TCP este special conceput pentru a rezista la condiții de mediu dificile, fiind alegerea ideală pentru aplicații industriale în care fiabilitatea este esențială. Modulul BMXNOE0100H este proiectat în conformitate cu conceptul Transparent Ready și oferă funcționalitate de clasă B30. Este dotat cu un conector RJ45 care oferă conectivitate Ethernet TCP/IP de 10/100 Mbit/s printr-o singură pereche torsadată. Modulul are un strat protector special (strat conform) care sporește și mai mult fiabilitatea sa în medii dure. BMXNOE0100H acceptă o gamă largă de servicii de comunicații, inclusiv gestionarea lățimii de bandă, editor de date (prin terminal PC), server FDR, Rack Viewer, administrator de rețea SNMP, funcție Global Data, scanare I/O, mesagerie Modbus TCP și un server web configurabil. Toate aceste caracteristici permit comunicarea avansată în rețea și monitorizarea de la distanță a sistemului. Modulul are un port Ethernet 10BASE-T/100BASE-TX și utilizează cardul de memorie Flash BMXRWSC016M inclus pentru a salva aplicații și a activa serverul web standard. Este alimentat intern prin rack, astfel încât nu este necesară o sursă de alimentare externă. Modulul marcat CE are mai multe LED-uri pentru a indica starea diferitelor funcții, inclusiv activitatea rețelei Ethernet (ETH ACT), funcționarea procesorului (RUN), starea rețelei Ethernet (ETH STS), rata de transfer a datelor (ETH 100), eroarea cardului de memorie (CARD ERR) și eroarea procesorului sau a sistemului (ERR). Butonul RESET de pe modul permite pornirea la rece. Consumul de energie este de 90 mA la 24 V CC, iar modulul are format standard. O caracteristică remarcabilă a BMXNOE0100H este gama largă de temperaturi de funcționare (-25 °C până la 70 °C), care permite utilizarea acestuia în condiții de mediu extreme. Gama de umiditate relativă este de 10-95% fără condens, iar modulul are un grad de protecție IP20. Produsul are numeroase certificări, inclusiv CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22 și IECEx Zona 2/22. Modulul este conform cu diverse standarde, cum ar fi IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, IEC 61000-6-5 (interfață de tip 1 și tip 2), IEC 61850-3 (locație G) și IEC 60079-0. Caracteristicile de mediu includ rezistența la gaze, praf, nisip, sare, mucegai și ciuperci, precum și clasificarea ca locație periculoasă de clasa I, divizia 2.
Schneider Electric Modicon M340 - BMXNOE0100H - Modul de comunicație, M340, Ethernet IP / Modbus TCP/IP, date tehnice consolidate
Caracteristici principale
Familia de produse: Platforma de automatizare Modicon M340
Tipul produsului: Modul de rețea Ethernet TCP/IP
Aplicație specială: Pentru medii dure
Concept: Transparent Ready
Tip conexiune integrată: Ethernet TCP/IP RJ45 10/100 Mbit/s 1 pereche torsadată transparent ready clasa B30
Tratament de protecție: Acoperire conformă
Servicii de comunicare
Gestionarea lățimii de bandă
Editor de date (prin terminal PC)
Server FDR
Rack Viewer
Administrator de rețea SNMP
Date globale
Scanare I/O
Mesagerie Modbus TCP
Server web configurabil
Date tehnice
Port: Ethernet 10BASE-T/100BASE-TX
Descriere memorie: Card de memorie Flash inclus (BMXRWSC016M)
Utilizare memorie: Backup aplicație, Activare server web standard
Alimentare: Alimentare internă prin rack
Marcaj: CE
LED-uri și control
1 LED (verde) pentru activitatea rețelei Ethernet (ETH ACT)
1 LED (verde) pentru funcționarea procesorului (RUN)
1 LED (verde) pentru starea rețelei Ethernet (ETH STS)
1 LED (roșu) pentru viteza de transfer a datelor (ETH 100)
1 LED (roșu) pentru eroare card de memorie (CARD ERR)
1 LED (roșu) pentru eroare procesor sau sistem (ERR)
Tip de control: buton RESET pentru pornire la rece
Caracteristici electrice
Consum de energie: 90 mA la tensiune de 24 V CC
Caracteristici fizice
Format modul: Standard
Condiții de mediu
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Umiditate relativă: 10...95% fără condensare
Grad de protecție IP: IP20
Certificate și conformitate
CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zona 2/22, IECEx Zona 2/22
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, IEC 61000-6-5 (interfață de tip 1 și tip 2), IEC 61850-3 (locație G), IEC 60079-0
Caracteristici de mediu
Clasă Gx etanșă la gaze conform ISA S71.04
Clasa de etanșeitate la gaze 3C4 conform IEC 60721-3-3
Clasa de etanșeitate la praf 3S4 conform IEC 60721-3-3
Clasa de etanșeitate la nisip 3S4 conform IEC 60721-3-3
Nivel de etanșeitate la sare 2 conform IEC 68252
Clasă de rezistență la mucegai 3B2 conform IEC 60721-3-3
Clasă de rezistență la ciuperci 3B2 conform IEC 60721-3-3
Locații periculoase clasa I, diviziunea 2
