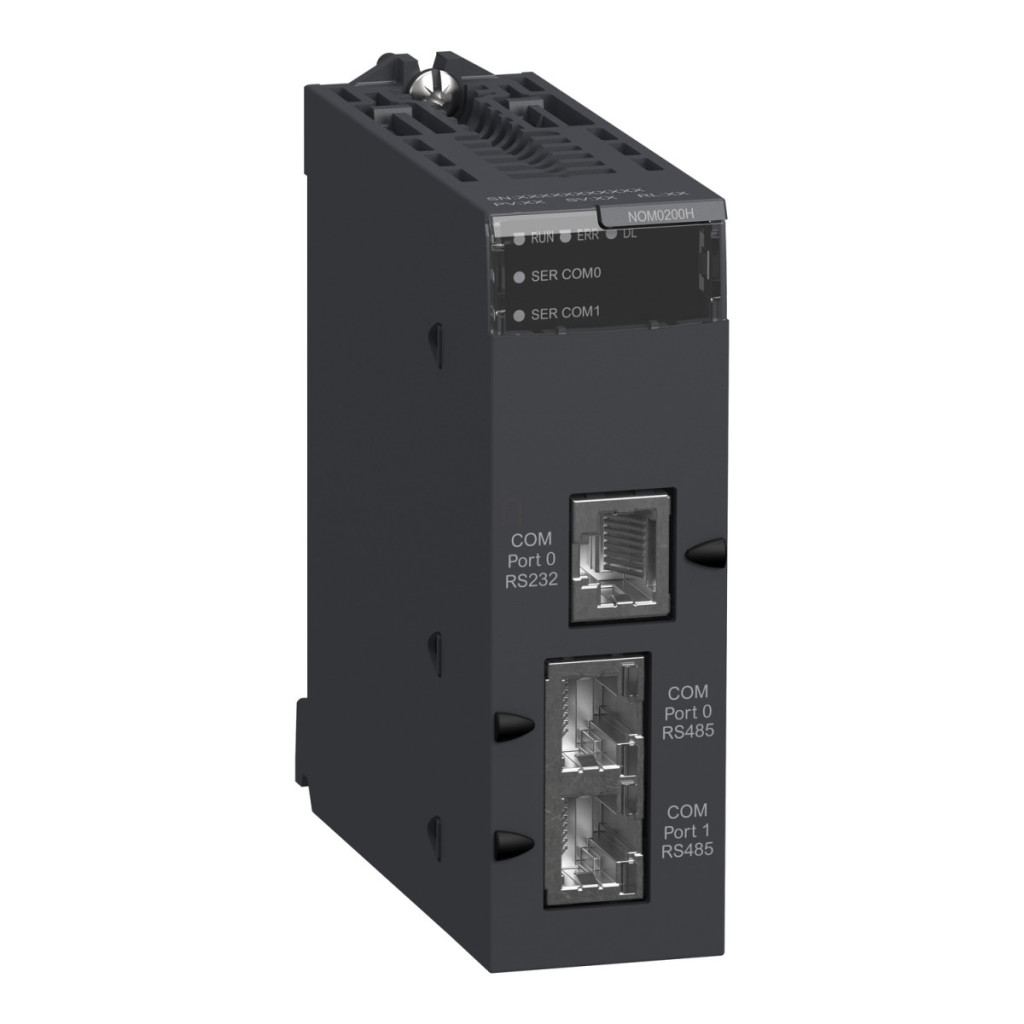

Modulul de comunicație serială BMXNOM0200H, parte a familiei de produse Schneider Electric Modicon X80, este proiectat pentru a asigura o comunicație fiabilă a datelor în medii industriale. Acest modul de comunicație a fost dezvoltat special pentru condiții de mediu dificile, ceea ce este asigurat de un strat special de acoperire conformă care oferă protecție împotriva prafului, umezelii și substanțelor chimice. BMXNOM0200H are două porturi seriale independente care pot fi configurate în mod flexibil în conformitate cu protocolul de comunicație RS232 sau RS485. Portul RS232 oferă o rată de transfer de date de 115,2 kbit/s pe 8 fire prin intermediul unui conector RJ45, în timp ce portul RS485 oferă, de asemenea, o viteză de 57,6 kbit/s pe 1 pereche torsadată prin intermediul unui conector RJ45. Ambele porturi acceptă protocolul Modbus și modul caracter, asigurând o compatibilitate largă cu diverse dispozitive. Starea modulului este indicată de patru LED-uri: un LED roșu pentru eroare de modul (ERR), un LED verde pentru funcționare (RUN) și două LED-uri verzi suplimentare pentru activitatea de comunicare pe porturile seriale (SER COM 0 și SER COM 1). BMXNOM0200H are o rezistență remarcabilă chiar și în condiții de mediu extreme. Modulul poate funcționa într-un interval de temperatură de la -25 °C la +70 °C și poate rezista la o umiditate relativă de 10-95% fără condens. Are un grad de protecție IP20 și este conform cu numeroase standarde și directive internaționale, inclusiv Directiva 2014/35/UE privind joasa tensiune, Directiva 2014/30/UE privind compatibilitatea electromagnetică și Directiva 2014/34/UE ATEX. În plus, modulul are o serie de certificări internaționale, precum CE, UL, CSA, RCM, EAC, Merchant Navy, precum și clasificările ATEX și IECEx Zona 2/22, care dovedesc fiabilitatea și siguranța produsului în diverse industrii și aplicații. Modulul BMXNOM0200H este deosebit de rezistent la diverse influențe ambientale datorită nivelului său ridicat de rezistență. Modulul este conform cu cerințele de rezistență la gaze din clasa Gx ale standardului ISA S71.04, precum și cu clasele de rezistență la gaze 3C4, rezistență la praf 3S4 și rezistență la nisip 3S4 ale IEC 60721-3-3. De asemenea, are un grad de rezistență la sare de 2 conform IEC 68252 și este conform cu clasa de rezistență la mucegai 3B2 și clasa de rezistență la spori fungici 3B2 conform IEC 60721-3-3. Modulul are, de asemenea, o clasificare de zonă periculoasă de clasa I, divizia 2, ceea ce permite utilizarea sa în medii potențial explozive.
Schneider Electric Modicon M340 - BMXNOM0200H - modul de comunicație, 2x RS232/RS485, date tehnice consolidate
Caracteristici principale
Familia de produse: Modicon X80
Tipul produsului: Modul de comunicare serială
Aplicație specială: Pentru medii dure
Concept: Conexiune serială
Tip conexiune integrată:
RS232 RJ45 115,2 kbit/s 8 fire
RS485 RJ45 57,6 kbit/s 1 pereche torsadată
Tratament de protecție: Acoperire conformă
Informații suplimentare
Alimentare: Alimentare internă prin rack
Marcaj: CE
Indicatori locali:
1 LED (roșu) pentru eroare modul (ERR)
1 LED (verde) pentru funcționarea modulului (RUN)
1 LED (verde) pentru activitate pe conexiunea serială (SER COM 0)
1 LED (verde) pentru activitate pe conexiunea serială (SER COM 1)
Consum curent: 80 mA la 24 V CC
Format modul: Standard
Mediu
Temperatură de funcționare ambiantă: -25...70 °C
Umiditate relativă: 10...95% fără condens
Nivel de protecție IP: IP20
Directive și standarde
Directive:
2014/35/UE - Directiva privind tensiunea joasă
2014/30/UE - Compatibilitate electromagnetică
2014/34/UE - Directiva ATEX
Certificări ale produsului:
CE
UL
CSA
RCM
EAC
Marina comercială
ATEX Zona 2/22
IECEx Zona 2/22
Standarde
IEC 61131-2
IEC 61010-2-201
UL 61010-2-201
CSA C22.2 Nr. 61010-2-201
IACS E10
IEC 61000-6-5, Tipuri de interfață 1 și 2
IEC 61850-3, Locație G
IEC 60079-0
Caracteristici de mediu
Rezistență la gaze: Clasa Gx conform ISA S71.04
Clasa de rezistență la gaze 3C4 conform IEC 60721-3-3
Rezistență la praf: Clasa 3S4 conform IEC 60721-3-3
Rezistență la nisip: Clasa 3S4 conform IEC 60721-3-3
Rezistență la sare: Nivel 2 conform IEC 68252
Rezistență la mucegai: Clasa 3B2 conform IEC 60721-3-3
Rezistență la spori fungici: Clasa 3B2 conform IEC 60721-3-3
Clasificare zone periculoase: Clasa I, Divizia 2
Dimensiuni
Modulul are un format standard și poate fi instalat în rack-uri de diferite dimensiuni. Dimensiunile de instalare ale modulului variază în funcție de tipul de rack.Rack-uri compatibile și dimensiunile acestora (mm/inci): BMXXBP0400 și BMXXBP0400H: 242,4 mm / 09,54" BMXXBP0600 și BMXXBP0600H: 307,6 mm / 12,11"
BMXXBP0800 și BMXXBP0800H: 372,8 mm / 14,68"
BMXXBP1200 și BMXXBP1200H: 503,2 mm / 19,81"
