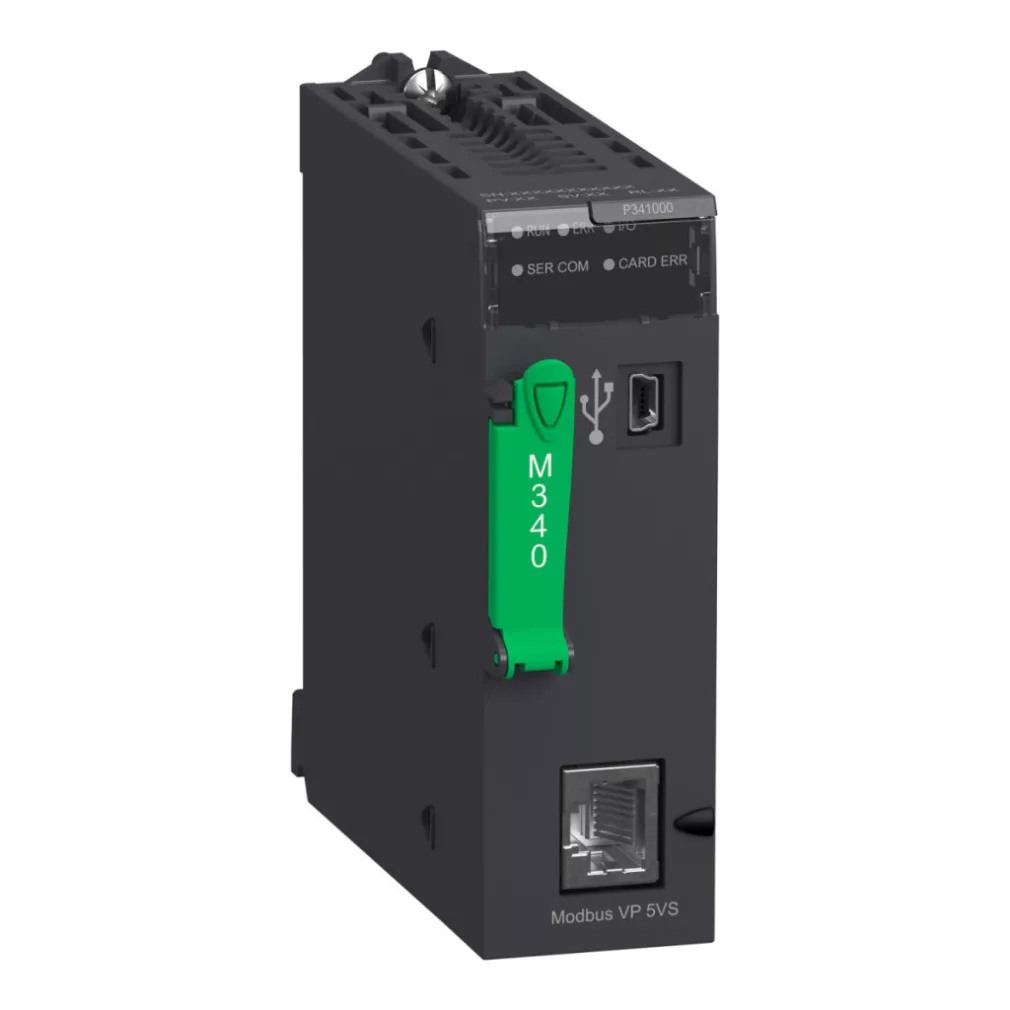

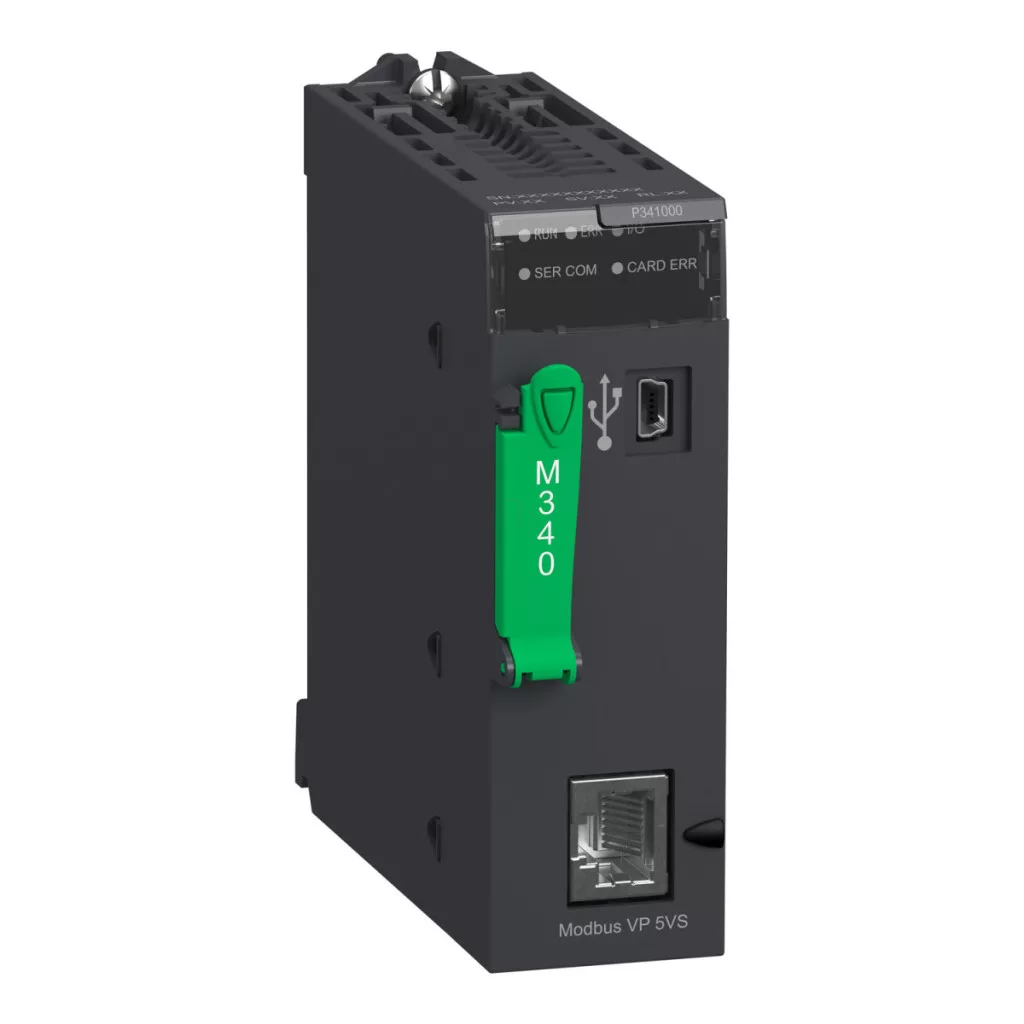

Modulul procesor Schneider Electric Modicon M340 BMXP341000 oferă o soluție excepțională pentru automatizarea industrială în domeniul sistemelor moderne de control. Bazat pe conceptul Modbus, modulul poate gestiona 2 rack-uri și permite gestionarea a până la 512 puncte I/O discrete și 128 analogice, ceea ce îl face o alegere excelentă pentru sarcini de automatizare de dimensiuni medii. Procesorul BMXP341000 oferă multiple opțiuni de comunicare: are un conector serial neizolat (RJ45) care acceptă standardele RS232C și RS485, transmisie asincronă de bază, mod caracter sau protocol Modbus RTU/ASCII. Viteza maximă de transfer este de 19,2 kbit/s, ceea ce este adecvat pentru majoritatea aplicațiilor industriale. Modulul are, de asemenea, un port USB cu o viteză de 12 Mbit/s, care oferă acces convenabil la programare și diagnosticare. Procesorul acceptă, de asemenea, conectarea a 2 module de comunicație Ethernet și 2 module AS-Interface, permițând integrarea flexibilă în infrastructura de rețea existentă. Specificațiile memoriei BMXP341000 sunt, de asemenea, demne de menționat: are 2048 kB de memorie RAM internă, care este împărțită în 128 kB de stocare de date și 1792 kB de stocare de programe, constante și simboluri. Cardul de memorie BMXRMS008MP inclus poate fi utilizat pentru a face copii de rezervă ale programelor, constantelor, simbolurilor și datelor. Structura programului permite gestionarea unei sarcini rapide periodice, a 32 de sarcini de eveniment și a unei sarcini principale ciclice/periodice. Viteza de procesare este bine caracterizată de faptul că operațiile booleene durează 0,18 µs pentru a fi executate, în timp ce operațiile cu virgulă mobilă durează 1,74 µs. Cu operații booleene 100%, este capabil de o performanță de 5,4 Kinst/ms, ceea ce oferă un timp de răspuns excelent pentru aplicații. Modulul are o temperatură de funcționare cuprinsă între 0 și 60 °C, umiditate relativă de 5-95% (fără condens) și protecție IP20. Are numeroase certificări internaționale, precum CE, UL, CSA, RCM, EAC, UKCA, precum și permise de instalare în locații periculoase Merchant Navy și CCSAus HazLoc Clasa I Divizia 2 Grupele A, B, C, D. Este conform cu standardele IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 și EN/IEC 61850-3. Starea modulului este indicată de 5 LED-uri, care furnizează informații despre funcționarea procesorului (RUN), erori ale modulului I/O (I/O), erori ale cardului de memorie (CARD ERR), erori ale procesorului sau ale sistemului (ERR) și activitatea Modbus (SER COM).
Schneider Electric Modicon M340 - BMXP341000 date tehnice
Caracteristici cheie
Familia de produse: Platforma de automatizare Modicon M340
Tipul produsului: Modul procesor
Concept: Modbus
Număr de rack-uri: 2
Capacitate procesor I/O local (discret): 512 I/O
Capacitate procesor I/O analogic: 128 I/O
Număr de canale specifice aplicației: 20
Monitorizare: Contoare de diagnostic Modbus, Contoare de evenimente Modbus
Opțiuni de comunicare
Canale de control: Bucle programabile
Tipuri de conexiuni integrate:
- Legătură serială neizolată RJ45 mod caracter, mod de transmisie: bază asincronă, RS232C, mod de transmisie: 2 perechi ecranate răsucite 0,3...19,2 kbit/s full duplex
- Legătură serială neizolată RJ45 mod caracter, mod de transmisie: bază asincronă, RS485, mod de transmisie: 1 pereche ecranată răsucită 0,3...19,2 kbit/s semi-duplex
- Legătură serială neizolată RJ45, Modbus master/slave, RTU/ASCII, mod de transmisie: bază asincronă, RS232C, mod de transmisie: 1 pereche ecranată răsucită 0,3...19,2 kbit/s half-duplex
- Legătură serială neizolată RJ45, master/slave Modbus, RTU/ASCII, mod de transmisie: bază asincronă, RS485, mod de transmisie: 1 pereche ecranată răsucită 0,3...19,2 kbit/s half-duplex
- Port USB 12 Mbit/s
Comunicare și conectivitate
Capacitate procesor modul de comunicare: 2 module de comunicare Ethernet, 2 module AS-Interface
Număr de dispozitive pe segment: 0...32 (mod caracter), 0...32 (Modbus)
Număr de dispozitive: 2 punct-la-punct mod caracter, 2 punct-la-punct Modbus
Lungime bus:
- 0...10 m segment serial neizolat în modul caracter
- 0...10 m segment serial neizolat Modbus
- 0...1000 m segment serial izolat în modul caracter
- 0...1000 m segment serial izolat Modbus
- 0...15 m mod caracter punct-la-punct
- 0...15 m Modbus punct-la-punct
Caracteristici memorie
Descriere memorie:
- RAM internă 2048 kB
- RAM internă 128 kB date
- RAM internă 1792 kB constante și simboluri de program
- Card de memorie atașat (BMXRMS008MP) pentru backupul programelor, constantelor, simbolurilor și datelor
Performanță
Timp de execuție a instrucțiunilor:
- 0,18 µs Boolean
- 0,26 µs cuvinte cu lungime dublă
- 0,38 µs cuvinte cu lungime simplă
- 1,74 µs virgulă mobilă
Număr de instrucțiuni pe milisecundă:
- 4,2 Kinst/ms 65% boolean + 35% aritmetică fixă
- 5,4 Kinst/ms 100% boolean
Condiții de funcționare
Temperatura ambiantă de funcționare: 0...60 °C
Umiditate relativă: 5...95% fără condensare
Grad de protecție IP: IP20
Tratament de protecție: TC
Conformitate
Standarde:
- IEC 61131-2
- IEC 61010-2-201
- UL 61010-2-201
- CSA C22.2 Nr. 61010-2-201
- IACS E10
- EN/IEC 61000-6-5, interfață de tip 1 și tip 2
- EN/IEC 61850-3, Locație G
Caracteristici fizice
LED-uri indicatoare de stare:
- 1 LED (verde) procesor în funcțiune (RUN)
- 1 LED (roșu) eroare modul I/O (I/O)
- 1 LED (roșu) eroare card de memorie (CARD ERR)
- 1 LED (roșu) eroare procesor sau sistem (ERR)
- 1 LED (galben) activitate pe Modbus (SER COM)
Greutate netă: 0,2 kg
Consum curent: 72 mA la 24 V CC
Alimentare: Alimentare internă prin rack
