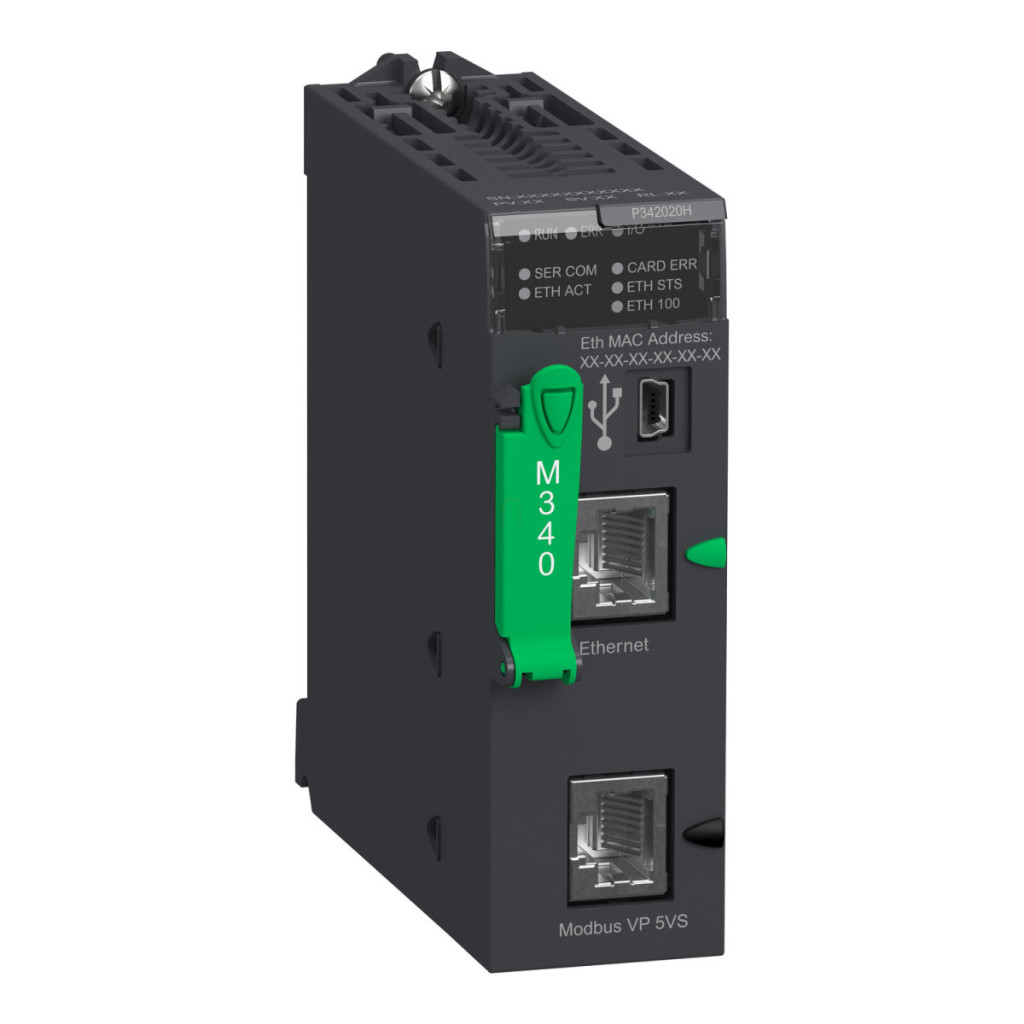

Modulul procesor Schneider Electric Modicon M340 BMXP342020H reprezintă cea mai recentă tehnologie în domeniul automatizării industriale, fiind conceput special pentru utilizarea în medii dificile. Acest procesor de înaltă performanță, cu concept Transparent Ready și capacități Modbus, este alegerea ideală pentru un control industrial fiabil. Procesorul BMXP342020H are o capacitate remarcabilă: poate gestiona până la 4 rack-uri, conectând 1024 de intrări/ieșiri discrete și 256 de intrări/ieșiri analogice. Cele 36 de canale specifice aplicației permit o gamă largă de utilizări. Opțiunile de comunicare ale modulului sunt extrem de versatile: conexiune serială RS232C și RS485 neizolată prin port RJ45 (cu suport pentru modul caracter și protocol Modbus RTU/ASCII), port USB cu viteză de 12 Mbit/s și conexiune Ethernet TCP/IP RJ45 cu viteză de transfer de 10/100 Mbit/s. Procesorul poate gestiona, de asemenea, 2 module de comunicare Ethernet suplimentare și 4 module AS-Interface. Serviciile de comunicare încorporate includ gestionarea lățimii de bandă, editarea datelor, mesagerie Modbus TCP, vizualizator rack și funcții de administrator de rețea SNMP. Procesorul suportă până la 32 de dispozitive pe segment atât în modul caracter, cât și Modbus și poate gestiona 2 dispozitive în conexiuni punct-la-punct. Lungimea magistralei poate fi de 0-10 m pentru conexiuni seriale neizolate, 0-1000 m pentru conexiuni seriale izolate și 0-15 m pentru conexiuni punct-la-punct. Lungimea maximă a ramificației este <15 m pentru conexiuni seriale neizolate și <40 m pentru conexiuni seriale izolate. Sistemul poate gestiona 0-248 adrese atât în modul caracter, cât și în modul Modbus. Dimensiunea cererilor este de 1K octeți de date în modul caracter, 252 octeți de date în modul RTU Modbus și 504 octeți de date în modul ASCII Modbus. Modulul utilizează CRC pentru verificarea cadrelor în modul RTU Modbus și LRC în modul caracter ASCII și modul ASCII Modbus. BMXP342020H este, de asemenea, bine echipat în ceea ce privește memoria: include un card de memorie BMXRMS008MP pentru backupul programelor, constantelor, simbolurilor și datelor, precum și 4096 kB de RAM internă, din care 256 kB sunt rezervate pentru date și 3584 kB sunt rezervați pentru programe, constante și simboluri. Cardul de memorie este, de asemenea, capabil să activeze un server web standard de clasă B10. Dimensiunea maximă a zonelor de obiecte este de 32634 biți interni (%Mi), 32464 cuvinte interne (%MWi) și 32760 cuvinte constante (%KWi). Structura aplicației suportă 64 de sarcini de eveniment, 1 sarcină rapidă periodică și 1 sarcină principală ciclică/periodică, fără sarcini auxiliare. Sistemul are timpi de execuție extrem de rapizi: 0,12 µs pentru instrucțiuni booleene, 0,17 µs pentru cuvinte cu lungime dublă, 0,25 µs pentru cuvinte cu lungime simplă și 1,16 µs pentru operații cu virgulă mobilă. Poate executa 6,4 Kinst instrucțiuni pe milisecundă (65% booleene + 35% aritmetică în virgulă fixă) sau 8,1 Kinst/ms pentru instrucțiuni booleene pure.
Schneider Electric Modicon M340 - BMXP342020H procesor, L2, Modbus, Modbus TCP/IP / Ethernet IP, date tehnice consolidate
Caracteristici cheie
Familia de produse: Platforma de automatizare Modicon M340
Tipul produsului: Modul procesor
Aplicație specifică: Pentru condiții de mediu dificile
Concept: Transparent Ready, Modbus
Număr de rack-uri: 4
Capacitate procesor I/O local (discret): 1024 I/O
Capacitate procesor I/O analogic: 256 I/O
Număr de canale specifice aplicației: 36
Monitorizare
Contoare de diagnostic Modbus
Contoare de evenimente Modbus
Caracteristici de comunicare
Canale de control: Bucle programabile
Tipuri de conexiuni integrate:
- Conexiune serială neizolată RJ45, mod caracter, mod de transmisie: frecvență de bază asincronă, RS232C, mod de transmisie: pereche ecranată cu 2 fire 0,3...19,2 kbit/s full duplex
- Conexiune serială neizolată RJ45, mod caracter, mod de transmisie: frecvență de bază asincronă, RS485, mod de transmisie: 1 pereche ecranată răsucită 0,3...19,2 kbit/s semi-duplex
- Conexiune serială neizolată RJ45, Modbus master/slave, RTU/ASCII, mod de transmisie: frecvență de bază asincronă, RS232C, mod de transmisie: 1 pereche ecranată răsucită 0,3...19,2 kbit/s semi-duplex
- Conexiune serială neizolată RJ45, master/slave Modbus, RTU/ASCII, mod de transmisie: frecvență de bază asincronă, RS485, mod de transmisie: 1 pereche ecranată răsucită 0,3...19,2 kbit/s semi-duplex
- Port USB 12 Mbit/s
- Ethernet TCP/IP RJ45, mod de transmisie: 1 pereche torsadată 10/100 Mbit/s
Capacitatea procesorului modulului de comunicație
2 module de comunicație Ethernet
4 module AS-Interface
Servicii de comunicație încorporate
Gestionarea lățimii de bandă, Ethernet TCP/IP
Editor de date, Ethernet TCP/IP
Mesagerie Modbus TCP, Ethernet TCP/IP
Rack Viewer, Ethernet TCP/IP
Administrator de rețea SNMP, Ethernet TCP/IP
Port Ethernet
10BASE-T/100BASE-TX
Caracteristici memorie
Descriere memorie:
- Card de memorie inclus (BMXRMS008MP) pentru backupul programelor, constantelor, simbolurilor și datelor
- 4096 kB RAM intern
- 256 kB RAM intern pentru date
- 3584 kB RAM internă pentru programe, constante și simboluri
- Card de memorie furnizat (BMXRMS008MP) pentru activarea unui server web standard de clasă B10
Caracteristici de performanță
Timp de execuție a instrucțiunilor:
- 0,12 µs Boolean
- 0,17 µs cuvinte de lungime dublă
- 0,25 µs cuvinte de lungime simplă
- 1,16 µs virgulă mobilă
Număr de instrucțiuni pe ms:- 6,4 Kinst/ms 65% boolean + 35% aritmetică cu virgulă fixă - 8,1 Kinst/ms 100% boolean Caracteristici de mediu Temperatura ambiantă de funcționare: -25...70 °C
Umiditate relativă: 5...95% fără condens
Grad de protecție IP: IP20
Tratament de protecție: Acoperire conformă
Caracteristici de mediu: Clasa de rezistență la gaze Gx conform ISA S71.04, clasa de rezistență la gaze 3C4 conform IEC 60721-3-3, clasa de rezistență la praf 3S4 conform IEC 60721-3-3, Clasă de rezistență la nisip 3S4 conform IEC 60721-3-3, Rezistență la sare Kb/2 conform IEC 60068-2-52, Clasă de rezistență la mucegai 3B2 conform IEC 60721-3-3, Clasa de rezistență la ciuperci 3B2 conform IEC 60721-3-3
