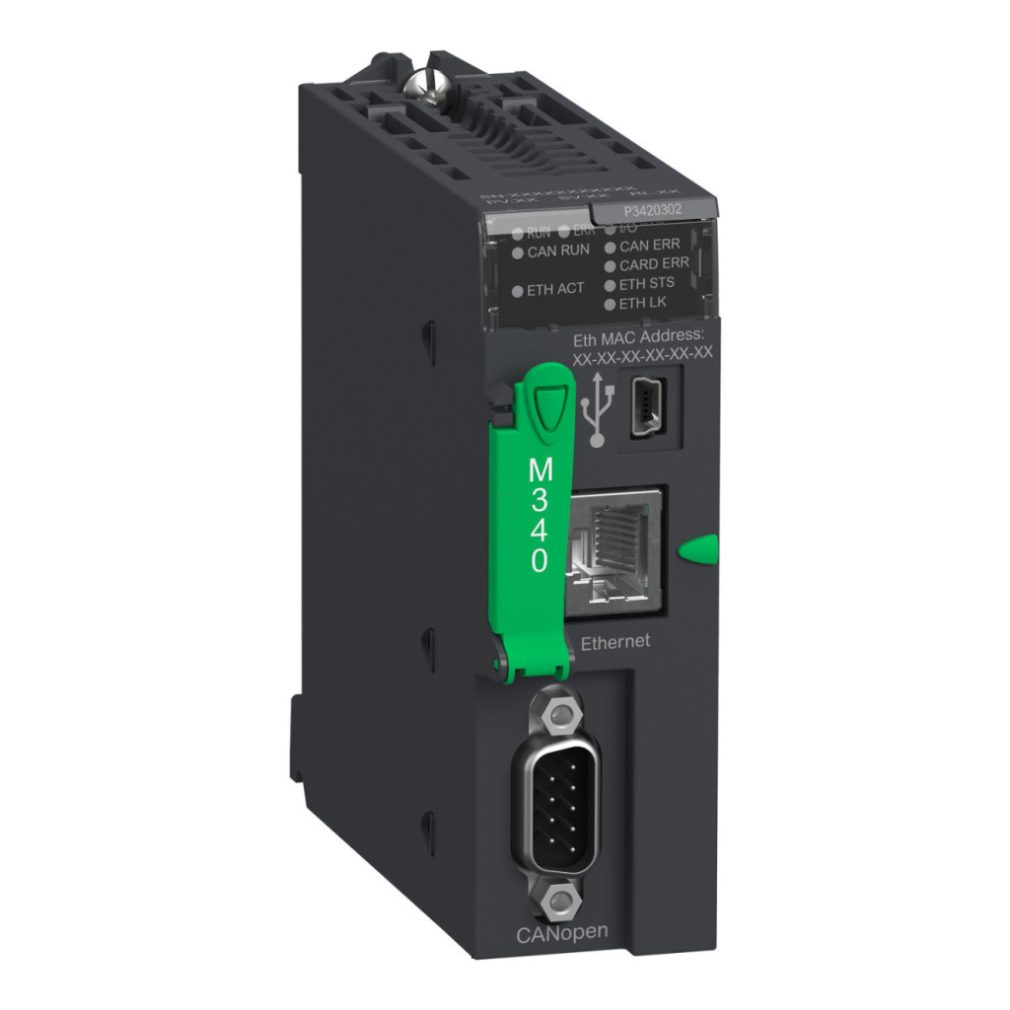

Modulul procesor Schneider Electric Modicon M340 (BMXP3420302) este o componentă fundamentală a sistemelor moderne de automatizare, oferind performanțe remarcabile și opțiuni de comunicare versatile, ceea ce îl face alegerea perfectă pentru controlul proceselor industriale. Acest procesor modular poate gestiona până la 1024 de intrări/ieșiri discrete și 256 analogice, oferind o soluție extrem de flexibilă pentru proiecte de automatizare de diferite dimensiuni. Procesorul BMXP3420302 are capacități de comunicare remarcabile, cu un bus master CANopen încorporat și conexiune Ethernet TCP/IP, permițând integrarea perfectă în rețelele industriale moderne. Interfața CANopen este accesibilă printr-un conector SUB-D 9 și oferă o rată de transfer cuprinsă între 20 kbit/s și 1 Mbit/s pe două perechi ecranate răsucite. Conexiunea Ethernet este implementată printr-un conector RJ45 la o viteză de 10/100 Mbit/s, care acceptă diverse servicii de rețea, cum ar fi gestionarea rețelei, editarea datelor, mesageria Modbus TCP și funcțiile de administrare a rețelei SNMP. Modulul are, de asemenea, un port USB, care oferă o conexiune la o viteză de 12 Mbit/s. Configurația memoriei procesorului bazat pe platforma Modicon M340 este impresionantă: are 4096 kB de memorie RAM internă, din care 256 kB sunt utilizați pentru stocarea datelor și 3584 kB pentru stocarea programelor, constantelor și simbolurilor. Modulul include, de asemenea, cardul de memorie BMXRMS008MP, care vă permite să faceți copii de rezervă pentru programe, constante, simboluri și date, precum și să activați serverul web standard de clasă B10. Dimensiunea maximă a zonelor obiectelor este impresionantă: 32634 biți interni, 32464 cuvinte interne și 32760 cuvinte constante. Structura aplicației suportă 1 sarcină master ciclică/periodică, 1 sarcină rapidă periodică și 64 de sarcini bazate pe evenimente fără sarcini suplimentare. Timpul de execuție este extrem de rapid: 0,12 μs pentru operații logice (booleene) și până la 1,16 μs pentru operații cu virgulă mobilă. Performanța este indicată de capacitatea de a executa 8,1 Kinst/ms de instrucțiuni booleene pure sau 6,4 Kinst/ms de instrucțiuni mixte (65% booleene + 35% aritmetice fixe) pe milisecundă. Procesorul BMXP3420302 poate gestiona 4 rack-uri și suportă până la 2 module de comunicație Ethernet și 4 module AS-Interface. Poate gestiona până la 63 de dispozitive server în rețeaua CANopen și suportă 16, 32 sau 64 de dispozitive în segmente diferite, în funcție de distanța de cablare. Modulul are suport standard extins, inclusiv IEC 61131-2, IEC 61010-2-201, UL 61010-2-201 și numeroase alte certificări industriale. Are o temperatură de funcționare cuprinsă între 0 și 60 °C, protecție IP20 și funcționează fiabil la niveluri de umiditate între 5 și 95%. Starea sa este indicată de 9 LED-uri, care sunt utilizate pentru a semnaliza diverse funcții și erori, facilitând diagnosticarea rapidă. Modulul procesor Schneider Electric Modicon M340 BMXP3420302 este alegerea ideală pentru utilizatorii industriali care caută o soluție de control fiabilă, performantă și versatilă.
Schneider Electric Modicon M340 - BMXP3420302 date tehnice
Caracteristici principale
Familia de produse: Platforma de automatizare Modicon M340
Tipul produsului: Modul procesor
Concept: CANopen, Transparent Ready
Număr de rack-uri: 4
Capacitate procesor I/O local (discret): 1024 I/O
Capacitate procesor I/O analogic: 256 I/O
Număr de canale specifice aplicației: 36
Caracteristici de comunicare
Canale de control: Bucle programabile
Controlul mișcării: Axă independentă CANopen
Tipuri de conexiuni integrate:
- Port USB cu viteză de 12 Mbit/s
- Magistrală master CANopen SUB-D 9, mod de transmisie: 2 perechi ecranate răsucite 20 kbit/s...1 Mbit/s
- Ethernet TCP/IP RJ45, mod de transmisie: 1 pereche torsadată 10/100 Mbit/s
Capacitate procesor modul de comunicare: 2 module de comunicare Ethernet, 4 module AS-Interface
Servicii de comunicare încorporate:
- Gestionarea rețelei (NMT) CANopen
- Obiect de date de proces (PDO) CANopen
- Obiect de date de serviciu (SDO) CANopen
- Funcții speciale (SYNC, EMCY, TIME) CANopen
- Gestionarea lățimii de bandă, Ethernet TCP/IP
- Editor de date, Ethernet TCP/IP
- Mesagerie Modbus TCP, Ethernet TCP/IP
- Rack Viewer, Ethernet TCP/IP
- Administrator de rețea SNMP, Ethernet TCP/IP
Memorie
Descrierea memoriei:
- Card de memorie inclus (BMXRMS008MP) pentru backupul programelor, constantelor, simbolurilor și datelor
- RAM internă 4096 kB
- RAM internă 256 kB date
- RAM internă 3584 kB programe, constante și simboluri
Dimensiunea maximă a zonelor obiect:
- 32634 %Mi biți interni
- 32464 %MWi cuvinte interne
- 32760 %KWi cuvinte constante
Performanță
Timp de execuție a instrucțiunilor:- 0,12 μs Boolean - 0,17 μs cuvinte cu lungime dublă - 0,25 μs cuvinte cu lungime simplă - 1,16 μs virgulă mobilă Număr de instrucțiuni pe milisecundă:
- 6,4 Kinst/ms 65% boolean + 35% aritmetică fixă
- 8,1 Kinst/ms 100% boolean
Caracteristici electrice
Consum de energie: 135 mA 24 V CC
Alimentare: Alimentare internă prin rack
Condiții de mediu
Temperatură ambiantă de funcționare: 0...60 °C
Umiditate relativă: 5...95% fără condensare
Grad de protecție IP: IP20
Dimensiuni și greutate
Greutate netă: 0,215 kg
