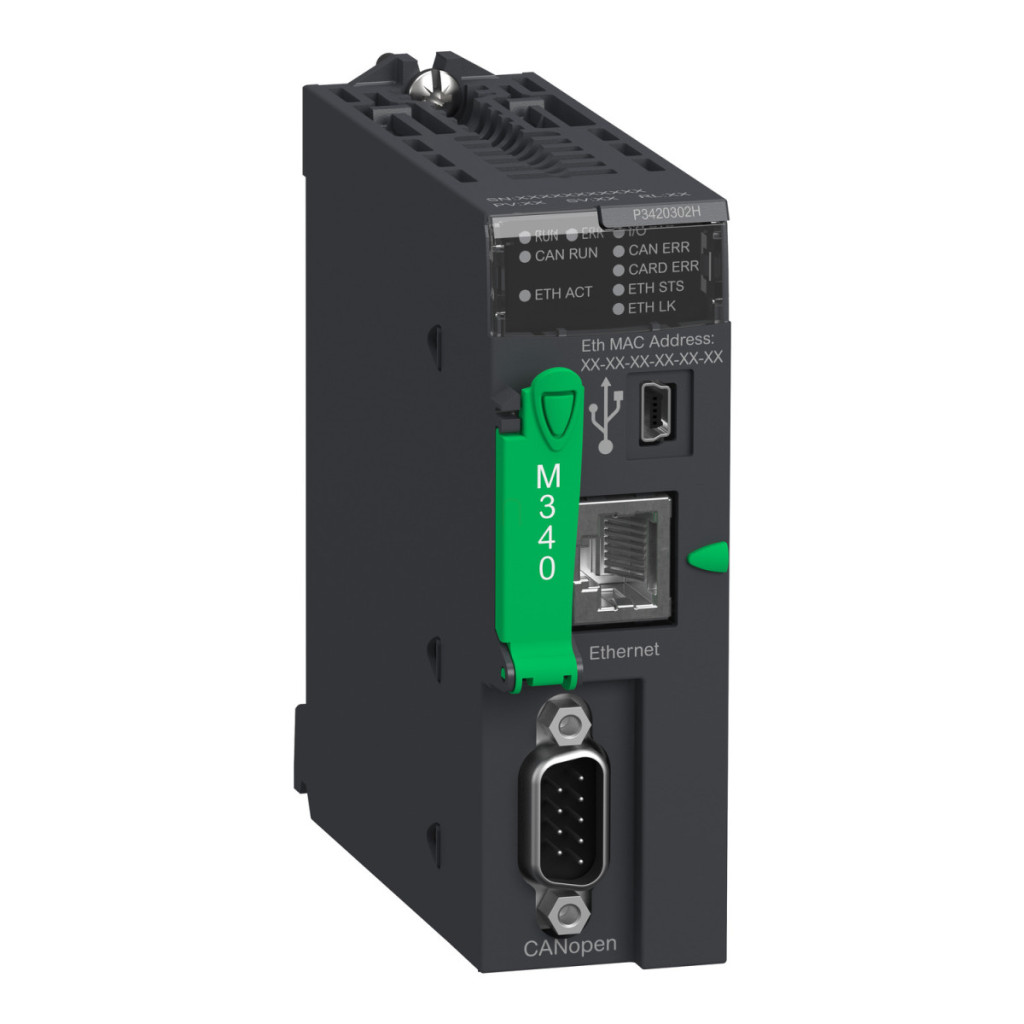

Modulul procesor Schneider Electric BMXP3420302H este unitatea centrală de înaltă performanță a platformei de automatizare Modicon M340, concepută special pentru medii industriale dure. Acest modul procesor extrem de robust se bazează pe conceptele CANopen și Transparent Ready, fiind alegerea perfectă pentru sarcini complexe de automatizare industrială, unde fiabilitatea și protecția împotriva condițiilor extreme sunt cerințe esențiale. BMXP3420302H are o capacitate impresionantă: poate gestiona până la 1024 de intrări/ieșiri digitale și 256 de intrări/ieșiri analogice și oferă 36 de canale specifice aplicației. Procesorul poate gestiona până la 4 rack-uri, permițând o configurare flexibilă a sistemului. De asemenea, excelează în ceea ce privește comunicarea: are port USB încorporat (12 Mbit/s), magistrală CANopen master (SUB-D 9, de la 20 kbit/s la 1 Mbit/s) și opțiuni de conectare Ethernet TCP/IP (RJ45, 10/100 Mbit/s). Capacitatea modulului permite conectarea a 2 module de comunicație Ethernet și 4 module AS-Interface, permițând construirea de rețele complexe. BMXP3420302H oferă o serie de servicii de comunicare încorporate, inclusiv Network Management (NMT), Process Data Object (PDO), Service Data Object (SDO) și funcții speciale (SYNC, EMCY, TIME) legate de protocolul CANopen. Pe partea Ethernet TCP/IP, oferă servicii precum gestionarea lățimii de bandă, editor de date, mesagerie Modbus TCP, Rack Viewer și administrator de rețea SNMP. Acest modul se distinge, de asemenea, prin memoria sa de înaltă performanță: 4096 kB RAM internă, din care 256 kB sunt pentru date și 3584 kB pentru stocarea programelor/constante/simboluri, precum și cardul de memorie BMXRMS008MP inclus pentru salvarea programelor, constantelor, simbolurilor și datelor și pentru activarea serverului web standard de clasă B10. De asemenea, impresionează în ceea ce privește timpii de execuție: 0,12 μs boolean, 0,17 μs cuvânt dublu, 0,25 μs cuvânt simplu și 1,16 μs operații cu virgulă mobilă, cu o performanță de până la 8,1 Kinst/ms pentru operații booleene 100%. BMXP3420302H este proiectat special pentru utilizarea în medii dure, după cum o demonstrează numeroasele certificări și caracteristici de protecție. Clasa de protecție IP20, intervalul de temperatură de funcționare de la -25 °C la +70 °C și acoperirea specială conformă contribuie la funcționarea sa fiabilă. Modulul este conform cu numeroase standarde și are certificări CE, UL, CSA, RCM, EAC, ATEX Zona 2/22, IECEx Zona 2/22, UKEX Zona 2/22 și CCSAus HazLoc Clasa I Divizia 2 (Grupurile A, B, C, D), printre altele. BMXP3420302H este rezistent la gaze (clasa ISA S71.04 Gx, clasa IEC 60721-3-3 3C4), praf și nisip (clasa IEC 60721-3-3 3S4), sare (IEC 60068-2-52 Kb/2), mucegai și spori fungici (IEC 60721-3-3 clasa 3B2). LED-urile indicatoare de stare oferă utilizatorilor capacități extinse de diagnosticare, indicând activitatea rețelei Ethernet, funcționarea magistralei CANopen, starea procesorului și eventualele erori.
Schneider Electric Modicon M340 - BMXP3420302H - procesor, L2, CANopen, Modbus TCP/IP / Ethernet IP, date tehnice îmbunătățite
Caracteristici cheie
Familia de produse: Platforma de automatizare Modicon M340
Tipul produsului: Modul procesor
Aplicație specială: Pentru medii dure
Concept: CANopen, Transparent Ready
Număr de rack-uri: 4
Capacitate procesor I/O local (digital): 1024 I/O
Capacitate procesor I/O analogic: 256 I/O
Număr de canale specifice aplicației: 36
Informații suplimentare
Canale de control: Bucle programabile
Controlul mișcării: Axă independentă CANopen
Tip conexiune integrată: Port USB cu viteză de 12 Mbit/s, magistrală CANopen master SUB-D 9, mod de transmisie: 2 perechi ecranate răsucite 20 kbit/s...1 Mbit/s, Ethernet TCP/IP RJ45, mod de transmisie: 1 pereche răsucită 10/100 Mbit/s
Capacitate procesor modul de comunicație: 2 module de comunicare Ethernet, 4 module AS-Interface
Servicii de comunicare încorporate
Gestionarea rețelei (NMT) CANopen, Obiect de date de proces (PDO) CANopen, Obiect de date de serviciu (SDO) CANopen, Funcții speciale (SYNC, EMCY, TIME) CANopen, Gestionarea lățimii de bandă, Ethernet TCP/IP, Editor de date, Ethernet TCP/IP, Mesagerie Modbus TCP, Ethernet TCP/IP, Rack Viewer, Ethernet TCP/IP, Administrator de rețea SNMP, Ethernet TCP/IP
Port Ethernet
10BASE-T/100BASE-TX
Viteză de transmisie
1 Mbit/s 0...20 m 0...0,6 m, 125 kbit/s 0...500 m 0...10 m, 20 kbit/s 0...2500 m 0...300 m, 250 kbit/s 0...250 m 0...10 m, 50 kbit/s 0...1000 m 0...120 m, 500 kbit/s 0...100 m 0...10 m, 800 kbit/s 0...40 m 0...6 m
Tipul de magistrală
Dispozitive CANopen M20 DS 301 V4.02 conectate în lanț sau prin noduri ramificate CSMA/CA, Dispozitive CANopen M20 DS 303-2 conectate în lanț sau prin noduri de ramificație CSMA/CA, Dispozitive CANopen M20 DS 405 conectate în lanț sau prin noduri de ramificație CSMA/CA
Număr de dispozitive server: 63 CANopen
Număr de dispozitive pe segment: 0...16 <205 m (CANopen), 0...32 <185 m (CANopen), 0...64 <160 m (CANopen)
Descrierea memoriei
Card de memorie atașat (BMXRMS008MP) pentru stocarea programelor, constantelor, simbolurilor și datelor, RAM internă 4096 kB, RAM intern 256 kB date, RAM intern 3584 kB constante și simboluri de program, Card de memorie furnizat (BMXRMS008MP) pentru activarea serverului web standard, Clasa B10
Structura aplicației
1 sarcină rapidă periodică, Fără sarcini suplimentare, 1 sarcină master ciclică/periodică, 64 sarcini de eveniment
Timp de execuție per instrucțiune
0,12 μs boolean, 0,17 μs cuvinte cu lungime dublă, 0,25 μs cuvinte cu lungime simplă, 1,16 μs virgulă mobilă
Număr de instrucțiuni pe milisecundă: 6,4 Kinst/ms 65% boolean + 35% aritmetică fixă, 8,1 Kinst/ms 100% boolean
Sarcina sistemului: 0,13 ms pentru sarcini rapide, 0,7 ms pentru sarcini principale
Consum curent: 135 mA 24 V CC
Alimentare: Alimentare internă prin rack
LED-uri indicatoare de stare
1 LED (verde) activitate pe rețeaua Ethernet (ETH ACT), 1 LED (verde) bus integrat mașină/instalație în funcțiune (CAN RUN), 1 LED (verde) procesor în funcțiune (RUN), 1 LED (verde) stare rețea Ethernet (ETH STS), 1 LED (verde) viteză de transfer date (ETH 100), 1 LED (roșu) eroare modul I/O (I/O), 1 LED (roșu) eroare bus integrat mașină/instalație (CAN ERR), 1 LED (roșu) eroare card de memorie (CARD ERR), 1 LED (roșu) eroare procesor sau sistem (ERR)
Mediu
Temperatură ambiantă de funcționare: -25...70 °C
Umiditate relativă: 5...95% fără condens
Grad de protecție IP: IP20
Tratament de protecție: Acoperire conformă
