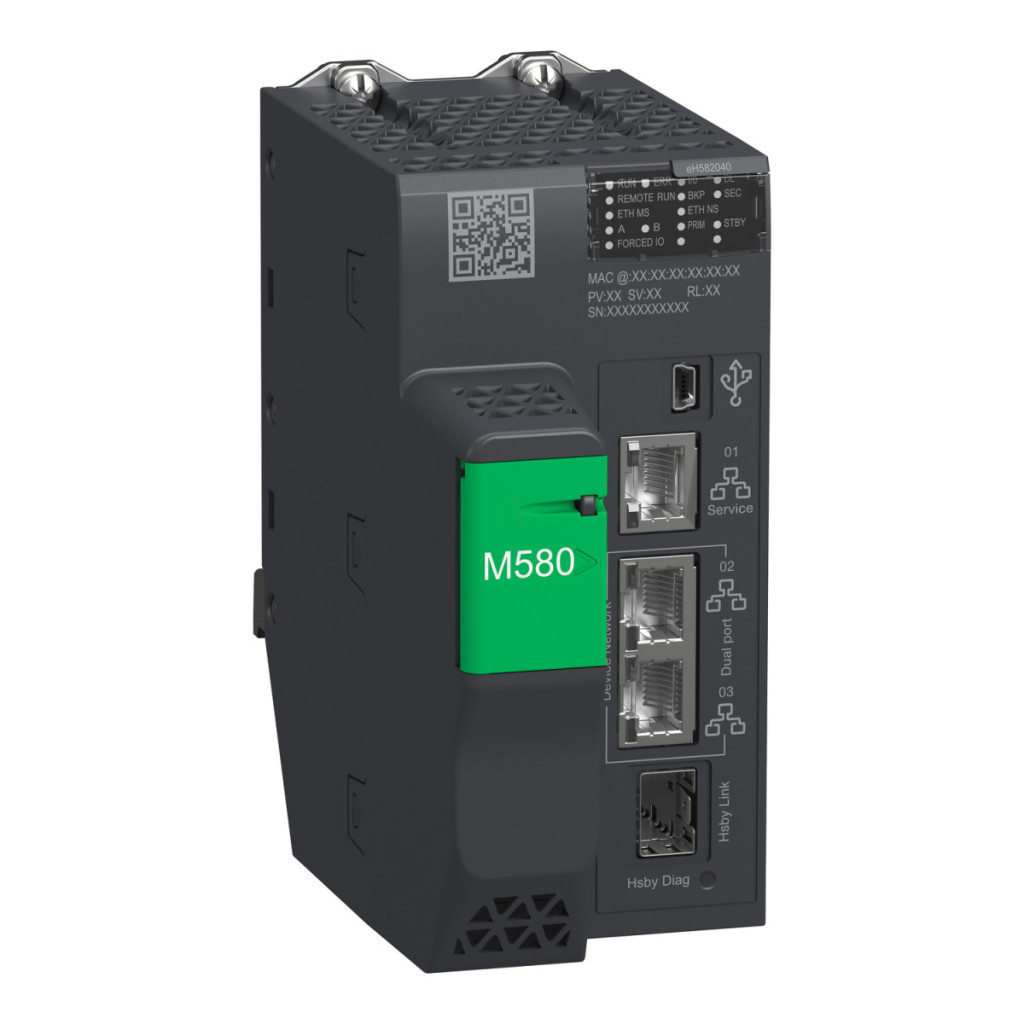

Modulul procesor redundant Schneider Electric Modicon M580 BMEH582040 este o unitate de control de ultimă generație, concepută pentru cele mai exigente sarcini de automatizare industrială. Acest procesor, care oferă o funcție de standby activ (HSBY), asigură o fiabilitate excepțională pentru procesele industriale critice, în care continuitatea operațională este esențială. Procesorul BMEH582040 are o capacitate de programare de 8 MB, care oferă spațiu suficient pentru algoritmi și aplicații de control complexe. Modicon M580 BMEH582040 are capacități de rețea extrem de versatile, suportând conectarea a până la 61 de dispozitive Ethernet și gestionarea a 8 rack-uri locale și 8 rack-uri I/O la distanță. Porturile de comunicare încorporate includ 1 port de serviciu Ethernet TCP/IP, 2 porturi de rețea pentru dispozitive Ethernet TCP/IP, un conector USB mini B și un port Ethernet HSBY dedicat pentru funcționare redundantă. Procesorul acceptă, de asemenea, funcții de scanare DIO și RIO, asigurând o compatibilitate largă cu diverse module I/O. Poate gestiona până la 64 de dispozitive distribuite și are o capacitate pentru 2 module de comunicație Ethernet și 16 module AS-Interface. Modicon M580 BMEH582040 are o configurație de memorie foarte avansată, incluzând 4 GB de memorie flash extensibilă pentru stocarea datelor, 10 kB de memorie RAM integrată ca memorie de sistem, 8 MB de memorie RAM integrată pentru programe și 768 kB suplimentari de memorie RAM integrată pentru gestionarea datelor. Modulul oferă o performanță de procesare remarcabilă la 30 Kinst/ms pentru 65% operații aritmetice booleene + 35% operații aritmetice cu virgulă fixă sau 40 Kinst/ms pentru 100% operații booleene. Structura aplicației suportă 1 sarcină rapidă periodică și 1 sarcină master ciclică/periodică. Procesorul are un rating de fiabilitate MTBF remarcabil de 650.000 de ore, asigurând o funcționare stabilă pe termen lung. Modicon M580 BMEH582040 are, de asemenea, caracteristici remarcabile de securitate cibernetică, inclusiv certificare Achilles, prevenire DoS, suport IPSec, jurnalizare SNMP, suport protocol Syslog, securitate la nivel de transport, pistă de audit, firewall încorporat, semnare firmware, protecție cu parolă, întărire porturi, comunicare securizată (HTTPS) și jurnalizare de securitate. Din punct de vedere al mediului, modulul funcționează într-un interval de temperatură de 0-60 °C, tolerează temperaturi de depozitare între -40 și 85 °C și poate rezista la o umiditate relativă de 5-95% la 55 °C fără condens. Gradul de protecție IP20, rezistența la vibrații de 3g și rezistența la șocuri de 30g sporesc și mai mult rezistența modulului în medii industriale dure. Conformitatea modulului este confirmată de marcajul CE și certificările în conformitate cu Directiva privind joasa tensiune 2014/35/UE și Directiva privind compatibilitatea electromagnetică 2014/30/UE.
Date tehnice procesor redundant Modicon M580 BMEH582040
Caracteristici principale
Familia de produse: Modicon M580
Tipul produsului: Modul procesor redundant
Caracteristici suplimentare
Număr de rack-uri: 1
I/O specific aplicației: Contor, Marcaj temporal precis, Conexiune serială, HART, Control mișcare, codificator SSI
Comenzi: Control proces
Canale de control: Bucle programabile
Tip conexiune integrată: 1 Ethernet TCP/IP pentru port de service, 2 Ethernet TCP/IP pentru rețea dispozitiv, USB mini B, 1 Ethernet pentru port HSBY
Număr de stații I/O la distanță: 8 - 2 rack-uri per X80 drop-on la distanță
Număr de dispozitive distribuite: 64
Capacitate procesor modul de comunicație: 2 module de comunicare Ethernet, 16 module AS-Interface
Servicii de comunicare: scanare DIO, scanare RIO
Memorie
Flash extensibil: 4 GB pentru stocarea datelor
RAM integrat: 10 kB memorie de sistem
RAM integrată: 8 MB pentru programe
RAM integrată: 768 kB pentru date
Performanță
Număr de instrucțiuni pe milisecundă: 30 Kinst/ms 65% boolean + 35% aritmetică în virgulă fixă, 40 Kinst/ms 100% boolean
Consum curent: 270 mA la 24 V CC
Fiabilitate MTBF: 650.000 ore
Securitate cibernetică
Certificare Achilles
Prevenire DoS
IPSec
Jurnalizare SNMP
Suport protocol Syslog
Securitate la nivel de transport
Pistă de audit
Firewall încorporat
Semnătură firmware
Protecție cu parolă
Consolidare porturi
Comunicare securizată (HTTPS)
Jurnal de securitate
Mediu
Rezistență la vibrații: 3 gn Rezistență la impact: 30 gn Temperatură ambiantă de funcționare: 0...60 °C Temperatură ambiantă de depozitare: -40...85 °C Altitudine de funcționare: 0...2000 m, cu un factor de reducere a puterii de 2000...5000 m
Umiditate relativă: 5...95% la 55 °C fără condens
Grad de protecție IP: IP20
Directive
2014/35/UE - Directiva privind tensiunea joasă
2014/30/UE - Compatibilitate electromagnetică
Caracteristici fizice
Greutate netă: 0,849 kg
Alimentare: Alimentare internă prin rack
LED-uri de stare
1 LED (verde) funcționare procesor (RUN)
1 LED (roșu) eroare procesor sau sistem (ERR)
1 LED (roșu) eroare modul I/O (I/O)
1 LED (verde) descărcare în curs (DL)
1 LED (roșu) eroare card memorie sau flash CPU (BACKUP)
1 LED (verde/roșu) ETH MS (starea configurației portului Ethernet)
1 LED (verde/roșu) Eth NS (starea rețelei Ethernet)
1 LED (verde) procesor secundar în funcțiune (REMOTE RUN)
1 LED (verde) ID procesor setat la A (A)
1 LED (verde) ID procesor setat la B (B)
1 LED (verde) procesor funcționând ca primar (PRIM)
1 LED (verde) procesor în modul de așteptare (STBY)
1 LED (verde) valori I/O suprascrise de utilizator (FORCED IO)
1 LED (verde) Stare conexiune standby activ (Hsby Diag)
Dimensiuni
Modul CPU: 134,6 x 64,6 x 116 mm
