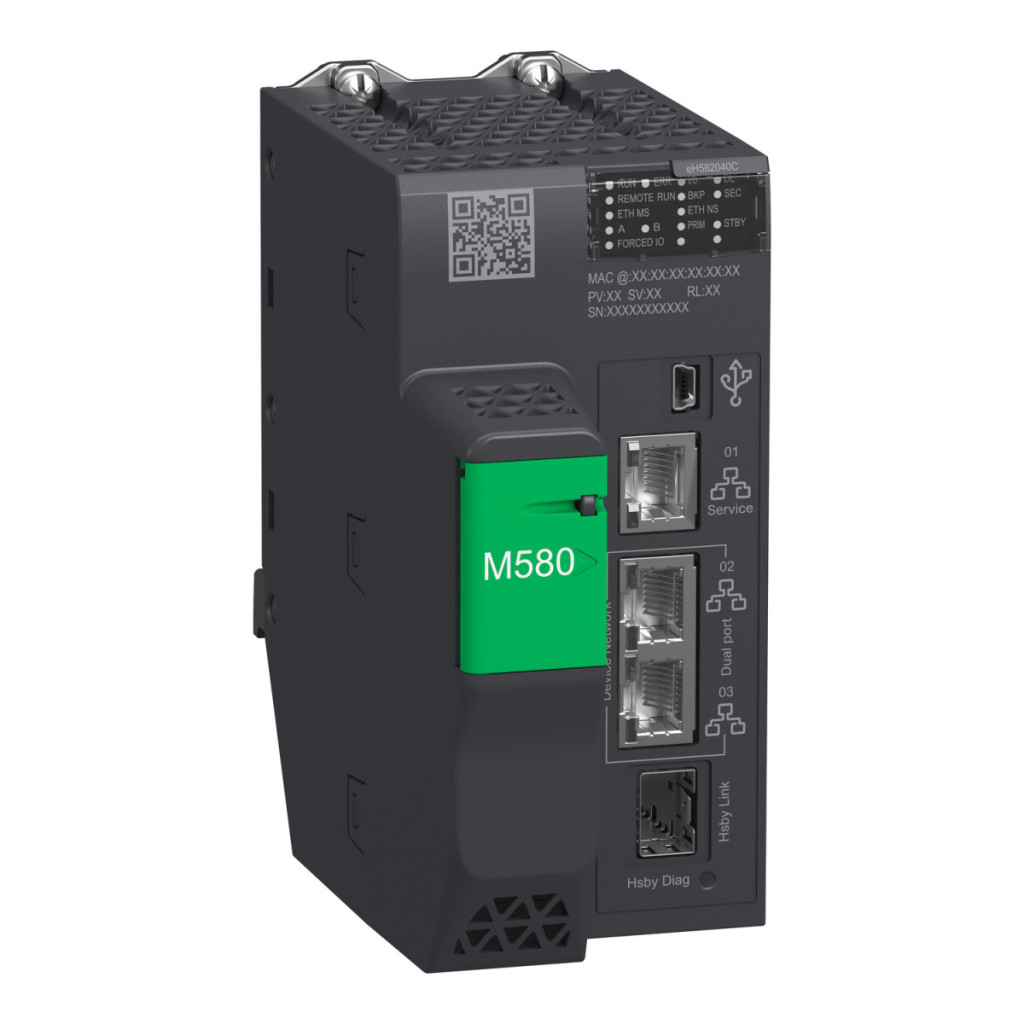

Modulul procesor redundant Schneider Electric Modicon M580 BMEH582040C oferă cel mai înalt nivel de automatizare industrială pentru cei care nu își pot permite întreruperi ale sistemului. Acest design special protejat cu acoperire conformă este deosebit de potrivit pentru industriile care funcționează în condiții de mediu extreme, cum ar fi industria chimică, petrolieră și gazieră, sau infrastructurile în care funcționarea continuă este esențială. Modulul procesor redundant BMEH582040C este unul dintre modelele de top din familia de produse Modicon M580, cu 8 MB memorie programabilă și capacitatea de a gestiona până la 61 de dispozitive Ethernet, 8 rack-uri locale și 8 rack-uri I/O la distanță. Modulul oferă o funcție Hot Standby (HSBY) adevărată, care permite comutarea fără întreruperi în cazul unei defecțiuni, minimizând timpul de nefuncționare al producției. O caracteristică specială a sistemului este o serie de LED-uri care oferă indicații detaliate privind starea, făcând imediat vizibil care procesor funcționează în modul primar și care în modul de așteptare, simplificând și accelerând astfel întreținerea. Modulul Modicon M580 BMEH582040C oferă performanțe remarcabile, cu o viteză de 30 Kinst/ms pentru operații booleene și 40 Kinst/ms atunci când rulează programe logice pure. Modulul are o gamă largă de opțiuni de conectare: 1 port Ethernet TCP/IP pentru service, 2 porturi Ethernet TCP/IP pentru rețeaua de dispozitive, 1 conector USB mini B și 1 port Ethernet dedicat pentru funcția Hot Standby. Poate fi utilizat pentru o gamă largă de aplicații, inclusiv comunicații seriale, protocol HART, contoare, controlul mișcării, marcarea precisă a timpului și codificatoare SSI. Fiabilitatea excelentă a modulului este susținută și de valoarea MTBF (timpul mediu între defecțiuni) de 650.000 de ore. Cu protecție IP20, o temperatură de funcționare cuprinsă între -25 °C și +60 °C și un strat de acoperire conform, modulul procesor Schneider Electric Modicon M580 BMEH582040C este foarte rezistent la praf, nisip, sare, gaz și mucegai. Produsul este conform cu cele mai importante standarde industriale (IEC 61131-2, IEC 61010-2-201 etc.) și deține numeroase certificări internaționale, inclusiv CE, UL, CSA, RCM, EAC, precum și certificările ATEX și IECEx Zona 2/22, care permit utilizarea acestuia chiar și în medii potențial explozive. Toate aceste caracteristici fac din modulul BMEH582040C alegerea ideală pentru cele mai critice aplicații industriale, unde fiabilitatea, flexibilitatea și funcționarea continuă sunt cerințe esențiale.
Date tehnice modul procesor redundant Modicon M580 BMEH582040C
Caracteristici principale
Tip produs: Modul procesor redundant
Familie de produse: Modicon M580
Acoperire protectoare: Acoperire conformă
Performanță și capacitate
Memorie: 8 MB RAM integrată pentru programe, 768 kB RAM integrată pentru date, 10 kB memorie de sistem, 4 GB memorie flash extensibilă pentru stocarea datelor
Viteză de procesare: 30 Kinst/ms (65% operații aritmetice booleene + 35% operații aritmetice cu virgulă fixă), 40 Kinst/ms (100% operații booleene)
Fiabilitate: 650.000 ore MTBF
Opțiuni de conectivitate
Conectori integrați: 1 port de serviciu Ethernet TCP/IP, 2 porturi de rețea pentru dispozitive Ethernet TCP/IP, USB mini B, 1 port Ethernet HSBY Număr de stații I/O la distanță: 8 (2 rack X80 per stație la distanță) Număr de dispozitive distribuite: 64 Module de comunicare: 2 module de comunicare Ethernet, 16 module AS-Interface
Servicii de comunicare: scaner RIO, scaner DIO
Domenii de aplicare
I/O specific aplicației: legătură serială, HART, contor, control mișcare, marcaj temporal precis, codificator SSI
Structura aplicației: 1 sarcină rapidă periodică, 1 sarcină master ciclică/periodică
Funcții de control: Control proces
Canale de control: bucle programabile
Caracteristici de mediu
Temperatură de funcționare: -25 °C...60 °C
Temperatură de depozitare: -40 °C...85 °C Altitudine de funcționare: 0...2000 m (2000...5000 m cu factor de reducere) Umiditate relativă: 5...95% la 55°C, fără condensare Grad de protecție IP: IP20 Rezistență la vibrații: 3 gn Rezistență la impact: 30 gn Certificate și standarde Directive: 2014/35/UE (joasă tensiune), 2014/30/UE (compatibilitate electromagnetică), 2014/34/UE (ATEX) Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (interfață tip 1 și tip 2), EN/IEC 61850-3 (locație G), IEC 60079-0
Caracteristici fizice
Consum curent: 270 mA la 24 V CC
Alimentare: Alimentare internă prin rack
Greutate netă: 0,849 kg
LED-uri indicatoare de stare
LED-uri de stare: 1 LED (verde) procesor în funcțiune (RUN), 1 LED (roșu) eroare procesor sau sistem (ERR), 1 LED (roșu) eroare modul I/O (I/O), 1 LED (verde) descărcare în curs (DL), 1 LED (roșu) eroare card de memorie sau flash CPU (BACKUP), 1 LED (verde/roșu) ETH MS (stare configurație port Ethernet), 1 LED (verde/roșu) Eth NS (stare rețea Ethernet), 1 LED (verde) procesor secundar în funcțiune (REMOTE RUN), 1 LED (verde) ID procesor setat la A (A), 1 LED (verde) ID procesor setat la B (B), 1 LED (verde) procesor funcționând ca primar (PRIM), 1 LED (verde) procesor funcționând ca rezervă (STBY), 1 LED (verde) Valori I/O suprascrise de utilizator (FORCED IO), 1 LED (verde) Stare legătură în așteptare activă (Hsby Diag)
