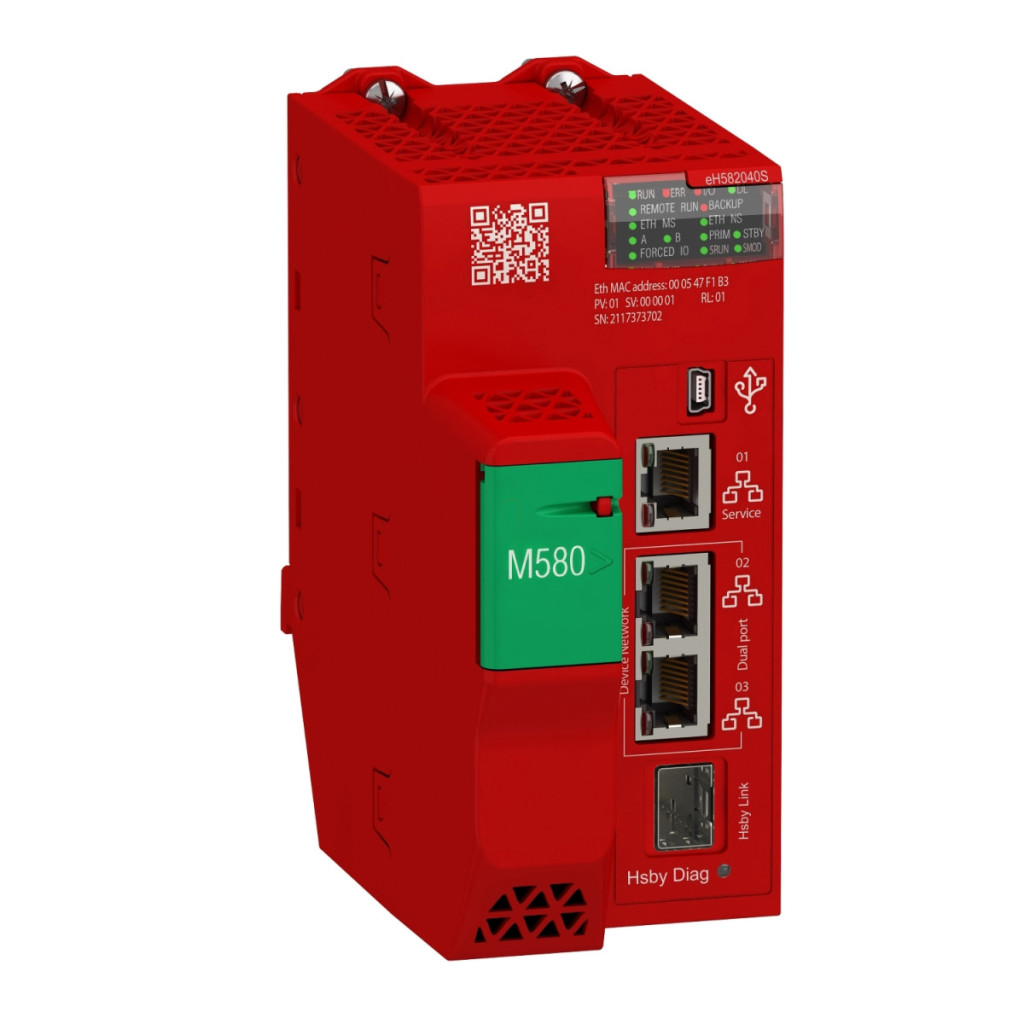

Schneider Electric Modicon M580 BMEH582040S este un modul procesor de siguranță redundant, extrem de avansat, care oferă cel mai înalt nivel de siguranță și fiabilitate în sistemele de automatizare industrială. Acest modul de control de vârf, parte a familiei de produse Schneider Electric Modicon M580, este special conceput pentru aplicații critice de siguranță în care funcționarea continuă a sistemului și respectarea cerințelor de siguranță sunt esențiale. Performanța și fiabilitatea excelente ale modelului BMEH582040S îl fac alegerea ideală pentru controlul proceselor și aplicațiile critice din punct de vedere al siguranței. Modulul procesor Modicon M580 BMEH582040S are caracteristici de performanță remarcabile. Memoria RAM integrată de 8 MB pentru procesele de program și 2 MB pentru funcțiile de siguranță ale programului oferă memoria necesară pentru rularea aplicațiilor complexe. Dispozitivul oferă o memorie RAM suplimentară de 768 kB pentru procesele de date și 512 kB pentru datele de siguranță. Memoria flash extensibilă de 4 GB oferă spațiu de stocare amplu pentru stocarea pe termen lung a datelor. Performanța sa de procesare este impresionantă: poate executa până la 30.000 de instrucțiuni pe secundă (65% operații aritmetice logice și 35% operații aritmetice cu virgulă fixă) sau 40.000 de instrucțiuni/ms pentru operații pur logice. MTBF-ul (timpul mediu între defecțiuni) este de 638.000 de ore, ceea ce înseamnă o fiabilitate excepțională. Modelul BMEH582040S este echipat cu numeroase opțiuni de comunicare care oferă flexibilitate maximă pentru integrarea sistemului. Are 1 port Ethernet TCP/IP pentru funcții de service, 2 porturi Ethernet TCP/IP pentru conectarea dispozitivelor în rețea, 1 port Ethernet pentru funcția HSBY (Hot Standby) și un conector USB mini B. Modulul poate gestiona până la 8 stații I/O la distanță (maximum 2 rack-uri per stație la distanță) și suportă un total de 61 de dispozitive distribuite. Capacitățile sale de comunicare includ funcții de scaner DIO și scaner RIO. Procesorul suportă numeroase aplicații I/O, inclusiv contoare, controlul mișcării, codificator SSI, marcarea precisă a timpului, conexiune serială și protocol HART. Structura aplicației include 1 sarcină principală, 1 sarcină rapidă periodică și 1 sarcină de siguranță periodică, oferind opțiuni versatile de programare. Designul cu acoperire conformă crește rezistența la influențele mediului. Modicon M580 BMEH582040S are caracteristici de siguranță remarcabile. Modulul este conform cu nivelul de siguranță SIL 3 conform standardelor IEC 61508 și IEC 61511, SILCL 3 conform IEC 62061 și ISO 13849-1 categoria 4 și SIL 4 conform standardelor EN 50126, EN 50128 și EN 50129. Caracteristicile remarcabile de securitate cibernetică includ certificarea Achilles, prevenirea DoS, IPSec, înregistrarea SNMP, suportul protocolului Syslog, pista de audit, firewall încorporat, semnarea firmware-ului, protecția cu parolă, întărirea porturilor și înregistrarea securității. Procesorul efectuează verificări ale procesului și controlului de siguranță prin bucle programabile. LED-urile indicatoare de stare oferă informații complete despre starea de funcționare, inclusiv rulare, erori, progresul descărcării, starea rețelei și dacă procesorul se află în modul primar sau în modul de așteptare.
Schneider Electric Modicon M580 - BMEH582040S - Date tehnice procesor de siguranță redundant HSBY
Caracteristici principale
Tipul produsului: Modul procesor redundant
Familia de produse: Modicon M580
Material de impregnare: Acoperire conformă
Caracteristici de performanță
Memorie: 8 MB RAM integrată pentru procesele programului, 2 MB pentru funcțiile de siguranță ale programului, 768 kB pentru procesele de date, 512 KB pentru datele de siguranță, 4 GB memorie flash extensibilă pentru stocarea datelor, 10 kB memorie de sistem
Viteza de procesare a instrucțiunilor: 30 Kinst/ms (65% logică + 35% aritmetică cu virgulă fixă), 40 Kinst/ms (100% logică)
Consum de energie: 360 mA la 24 V CC
Fiabilitate MTBF: 638.000 ore
Opțiuni de comunicare
Tipuri de conexiuni integrate: 1 port de serviciu Ethernet TCP/IP, 2 porturi de rețea pentru dispozitive Ethernet TCP/IP, USB tip mini B, 1 port Ethernet HSBY
Număr de stații I/O la distanță: 8 - 2 rack-uri per stație la distanță
Număr de dispozitive distribuite: 61
Servicii de comunicare: scaner DIO, scaner RIO
Caracteristici ale aplicației
I/O specific aplicației: contor, control mișcare, codificator SSI, marcare precisă a timpului, conexiune serială, HART
Funcții de control: Control proces, Control siguranță
Canale de control: Bucle programabile
Structura aplicației: 1 sarcină principală, 1 sarcină rapidă periodică, 1 sarcină de siguranță periodică
Securitate cibernetică
Funcții de siguranță: Certificare Achilles, prevenire DoS, IPSec, înregistrare SNMP, suport protocol Syslog, pistă de audit, firewall încorporat, semnătură firmware, Protecție cu parolă, întărire porturi, jurnal de securitate
Caracteristici de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 15 gn
Temperatură de funcționare: -25...60 °C
Temperatură de depozitare: -40...85 °C
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a performanței
Umiditate relativă: 5...95 % la 55 °C, fără condensare
Grad de protecție IP: IP20
Nivel de siguranță
Certificări de siguranță: SIL 3 (IEC 61508), SIL 3 (IEC 61511), SILCL 3 (IEC 62061), SILCL 3 (ISO 13849-1 categoria 4), SIL 4 (EN 50126), SIL 4 (EN 50128), SIL 4 (EN 50129)
Caracteristici fizice
Greutate netă: 0,849 kg
Dimensiuni (mm): 134,6 mm înălțime, 116 mm lățime
