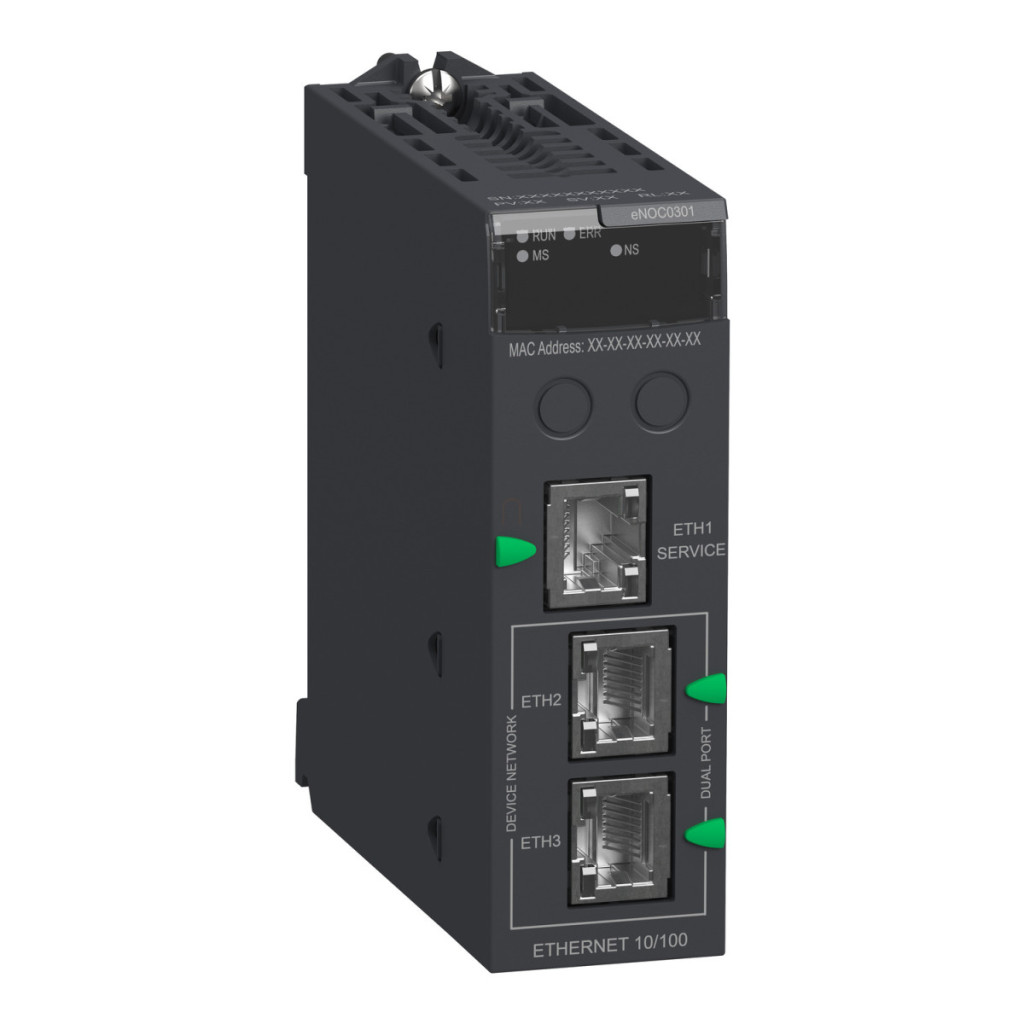

Modulul de comunicație Schneider Electric Modicon M580 BMENOC0301 este un dispozitiv de rețea de înaltă calitate care asigură comunicații Ethernet IP și Modbus TCP/IP în medii industriale complexe. Acest modul este alegerea perfectă pentru profesioniștii care caută o soluție de rețea fiabilă și performantă pentru sistemele lor de automatizare. Modulul de comunicație BMENOC0301 oferă o compatibilitate extinsă cu multe elemente din familia de produse Modicon M580, inclusiv procesoare independente Modicon M580 (BMEP58...), procesoare redundante Modicon M580 (BMEH58...), procesoare de siguranță Modicon M580 (tip 1 neinteractiv) (BMEP582...), procesoare redundante de siguranță Modicon M580 (tip 1 neinteractiv) (BMEH582....) și rack-urile Modicon X80 cu backplane Ethernet (BMEXBP....). Modulul poate fi instalat în rack-ul principal și ocupă un slot Ethernet + X-bus. Se pot utiliza până la 4 astfel de module per sistem într-un rack, ceea ce oferă un grad ridicat de flexibilitate la configurarea sistemului. Modulul de comunicație BMENOC0301 are 3 conectori Ethernet, de tip RJ45, care asigură o viteză de transmisie de 10/100 Mbit/s prin pereche torsadată cu dublă ecranare. Transmisia de date se face prin intermediul unui backplane Ethernet și suportă o serie de servicii de comunicații avansate, cum ar fi gestionarea lățimii de bandă, server FDR, administrator de rețea SNMP, scaner Modbus TCP I/O și gestionarea mesajelor, scaner Ethernet/IP I/O și gestionarea mesajelor, suport RSTP, oglindire port și un comutator multiport încorporat. Modulul are, de asemenea, un server web încorporat, care facilitează punerea în funcțiune, operarea și întreținerea. Modulul de comunicații BMENOC0301 consumă 900 mA la 3,3 V CC (pentru versiunile de produs 13 și ulterioare) sau 1800 mA la 3,3 V CC (pentru produsele mai vechi de versiunea 13). Alimentarea internă a modulului este asigurată de rack. Starea dispozitivului este ușor de recunoscut prin intermediul diverselor indicatoare LED: 1 LED verde indică faptul că procesorul funcționează (RUN), 1 LED roșu indică o eroare a procesorului sau a sistemului (ERR), 1 LED verde/roșu indică ETH MS (starea configurației portului Ethernet), iar 1 LED verde/roșu indică Eth NS (starea rețelei Ethernet).Modulul BMENOC0301 are dimensiuni compacte: 32 mm lățime, 103,7 mm înălțime și 86 mm lungime. Dispozitivul are un grad de protecție IP20 și poate fi utilizat la temperaturi ambientale cuprinse între 0 și 60 °C, fiind astfel potrivit pentru utilizarea în majoritatea mediilor industriale. Este marcat CE și respectă directivele 2014/35/UE privind joasa tensiune și 2014/30/UE privind compatibilitatea electromagnetică, asigurând o funcționare sigură și fiabilă în sistemele de automatizare industrială.
Schneider Electric Modicon M580 - BMENOC0301 - Modul de comunicație, Ethernet IP / Modbus TCP/IP Date tehnice
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului: Modul de comunicație
Aplicația dispozitivului: Modul de comunicație pentru procesare și control
Compatibilitate
CPU autonom Modicon M580 (BMEP58.....)
CPU redundant Modicon M580 (BMEH58.....)
CPU de siguranță Modicon M580 (tip 1 neinteractiv) (BMEP582.....)
CPU redundant de siguranță Modicon M580 (tip 1 neinteractiv) (BMEH582.....)
Rack Modicon X80 cu backplane Ethernet (BMEXBP.....)
Date de instalare
Locație de instalare: Rack principal
Locație slot placă de bază: Slot Ethernet + X-bus
Slot ocupat de modul: 1
Număr maxim de module per rack: 4
Alimentare cu energie electrică
Alimentare internă prin rack
Conexiune
Tip conexiune integrată: 3 Ethernet, tip conector: RJ45, viteză de transmisie: 10/100 Mbit/s, mod de transmisie: pereche torsadată cu ecran dublu
Mediu de transmisie: backplane Ethernet
Servicii de comunicații
Gestionarea lățimii de bandă
Server FDR
Administrator de rețea SNMP
Scaner Modbus TCP I/O și gestionarea mesajelor
Scaner Ethernet/IP I/O și gestionarea mesajelor
Suport RSTP
Oglindire porturi
Comutator multi-port încorporat
Server web
Pentru punerea în funcțiune, operare și întreținere
Consum de energie
900 mA la 3,3 V CC (≥ versiunea produsului 13)
1800 mA la 3,3 V CC (< versiunea produsului 13)
Indicatori locali
1 LED (verde) pentru indicarea funcționării procesorului (RUN)
1 LED (roșu) pentru indicarea erorii procesorului sau a sistemului (ERR)
1 LED (verde/roșu) pentru ETH MS (starea configurației portului Ethernet)
1 LED (verde/roșu) pentru Eth NS (starea rețelei Ethernet)
Dimensiuni
Lățime: 32 mm
Înălțime: 103,7 mm
Lungime: 86 mm
Greutate netă: 0,2 kg
Condiții de mediu
Grad de protecție IP: IP20
Temperatură ambiantă de funcționare: 0...60 °C
Marcaje și standarde
Marcaj: CE
Directive:
2014/35/UE - Directiva privind joasa tensiune
2014/30/UE - Compatibilitate electromagnetică
