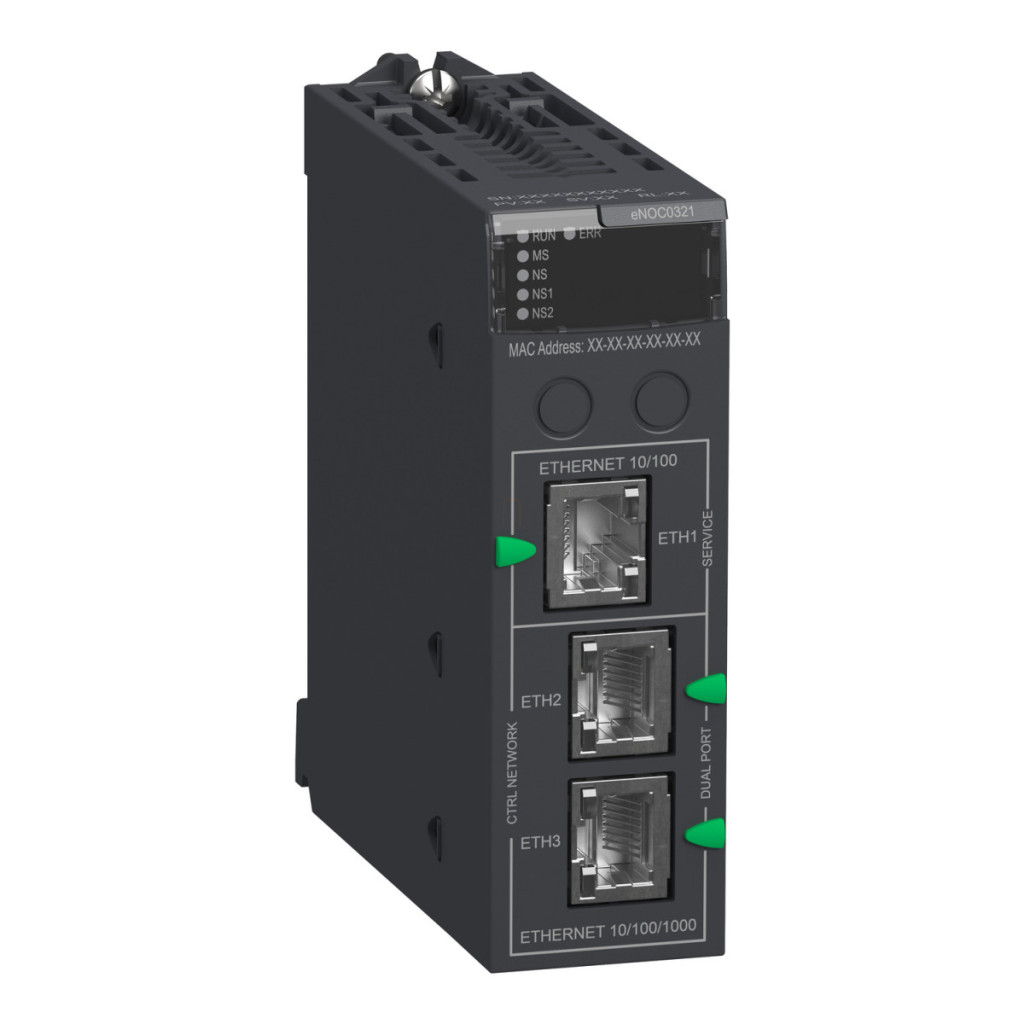

Routerul de control BMENOC0321, parte a familiei Schneider Electric Modicon M580, este un modul de comunicație avansat care oferă flexibilitate și performanță maxime pentru soluțiile dvs. de rețea industrială. Acest dispozitiv profesional de comunicații Ethernet este alegerea ideală atunci când aveți nevoie de transfer de date extrem de fiabil și rapid într-un mediu industrial. Modulul BMENOC0321 este extrem de compatibil cu unitățile rack BMEXBP Ethernet + X-bus, unde sursa de alimentare internă a rack-ului asigură funcționarea modulului. În ceea ce privește opțiunile de comunicare, acesta dispune de 3 conectori Ethernet (RJ45) capabili de viteze de transfer de 10/100/1000 Mbps cu tehnologie cu pereche torsadată cu ecran dublu. Modulul include un comutator încorporat cu 4 porturi, care simplifică semnificativ topologia rețelei și reduce numărul de comutatoare externe necesare. BMENOC0321 oferă o serie de servicii de comunicare avansate, inclusiv gestionarea lățimii de bandă, server FDR, scaner Modbus TCP I/O și funcții de mesagerie, precum și scaner Ethernet/IP I/O și capacități de mesagerie. Stabilitatea rețelei este asigurată de suportul RSTP (Rapid Spanning Tree Protocol), în timp ce funcția de redirecționare IP permite rutarea eficientă a pachetelor de date între diferite segmente de rețea. Dispozitivul dispune, de asemenea, de o funcție avansată de server web cu servicii web configurabile FactoryCast, care oferă acces la distanță și capacități de monitorizare ușoare. Starea de funcționare a modulului este indicată de LED-uri clar vizibile: un LED verde pentru funcționarea procesorului (RUN), un LED roșu pentru eroare de procesor sau de sistem (ERR) și mai multe LED-uri verzi/roșii pentru afișarea stării de configurare și a stării rețelei porturilor Ethernet. Consumul de energie al modulului este de 1800 mA la 3,3 V CC, ceea ce reprezintă un aspect important de luat în considerare la proiectarea sursei de alimentare a sistemului. Dispozitivul are un grad de protecție IP20, acoperire protectoare TC și poate fi utilizat la temperaturi ambientale cuprinse între 0 și 60 °C, fiind astfel potrivit pentru o gamă largă de medii industriale. Marcajul CE garantează că produsul este conform cu Directiva europeană privind joasa tensiune (2014/35/UE) și cu Directiva privind compatibilitatea electromagnetică (2014/30/UE).
Schneider Electric Modicon M580 - BMENOC0321 - modul de comunicație, date tehnice de control NOC
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului: Modul de comunicare
Compatibilitate și conectare
Compatibilitatea produsului: BMEXBP... - Ethernet + rack X-bus
Alimentare: Alimentare internă prin rack
Tip conexiune integrată: 3 Ethernet, tip conector: RJ45, viteză de transmisie: 10/100/1000 Mbps, mod de transmisie: pereche torsadată cu ecran dublu
Memorie și servicii de comunicare
Utilizare memorie: Backup aplicații, Activare server web avansat
Mediu de transmisie: Backplane Ethernet
Servicii de comunicare: Gestionarea lățimii de bandă, server FDR, scaner și mesagerie Modbus TCP I/O, scaner și mesagerie Ethernet/IP I/O, comutator încorporat cu 4 porturi, suport RSTP, redirecționare IP
Servicii web
Servicii web: Configurabil FactoryCast
Server web: Avansat
Caracteristici electrice
Consum de energie: 1800 mA la tensiune de 3,3 V CC
Lumini indicatoare
Indicație locală: 1 LED (verde) pentru funcționarea procesorului (RUN), 1 LED (roșu) pentru indicarea erorilor procesorului sau ale sistemului (ERR), 1 LED (verde/roșu) pentru ETH MS (starea configurației portului Ethernet), 1 LED (verde/roșu) pentru Eth NS (starea rețelei Ethernet), 1 LED (verde/roșu) pentru Eth NS1 (starea rețelei Ethernet), 1 LED (verde/roșu) pentru Eth NS2 (starea rețelei Ethernet)
Caracteristici fizice
Greutate netă: 0,2 kg
Caracteristici de mediu
Grad de protecție IP: IP20
Tratament de protecție: TC
Temperatura ambiantă în timpul funcționării: 0...60 °C
Conformitate și standarde
Marcaj: CE
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Directiva privind compatibilitatea electromagnetică
