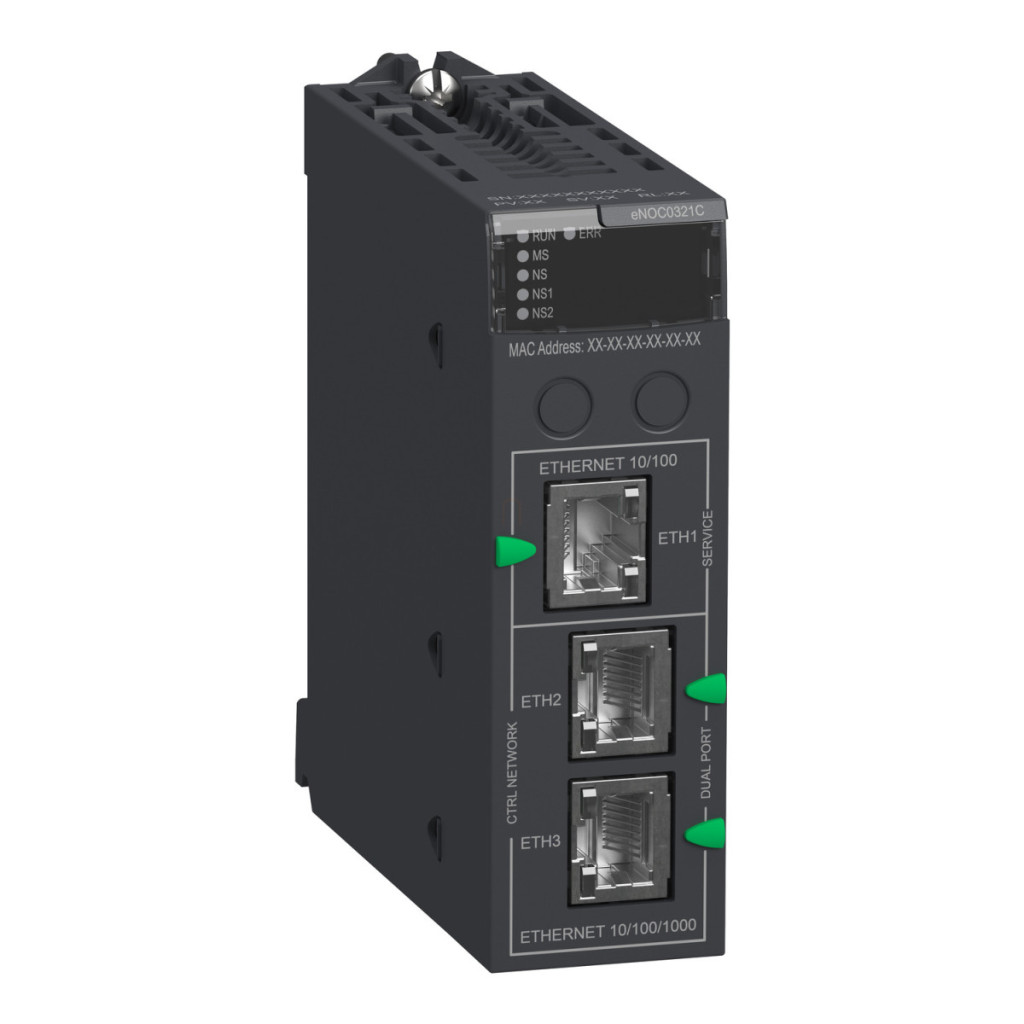

Schneider Electric BMENOC0321C este un router de control de ultimă generație care oferă capacități de comunicare excepționale pentru sistemele de control industrial, făcând parte din familia de produse Modicon M580. Acest modul de comunicare are un înveliș conform care îi sporește fiabilitatea și durata de viață chiar și în cele mai dure medii industriale. Caracteristica cheie a modulului BMENOC0321C este reprezentată de cele trei conexiuni Ethernet independente, fiecare cu un conector RJ45 și capabile să atingă viteze de transfer de 10/100/1000 Mbps cu cabluri cu perechi răsucite cu ecran dublu. Această conexiune flexibilă permite transferul de date între rețele și coordonarea între sisteme. Modulul comunică prin intermediul backplane-ului Ethernet și oferă o serie de caracteristici avansate, cum ar fi gestionarea lățimii de bandă, server FDR, scaner și mesagerie Modbus TCP I/O, scaner și mesagerie EtherNet/IP I/O, suport RSTP, redirecționare IP și funcții de e-mail. Serviciile web configurabile FactoryCast și un server web avansat adaugă o valoare suplimentară produsului, facilitând monitorizarea și configurarea de la distanță. BMENOC0321C este compatibil cu rack-urile BMEXBP... Ethernet + X-bus și este alimentat intern prin rack. Mai multe LED-uri oferă feedback cu privire la starea modulului: un LED verde indică funcționarea procesorului (RUN), un LED roșu indică o eroare a procesorului sau a sistemului (ERR), iar mai multe LED-uri verzi/roșii indică starea configurației portului Ethernet (ETH MS) și starea rețelei Ethernet (Eth NS, Eth NS1, Eth NS2). Dispozitivul are un consum de energie de 1800 mA la 3,3 V CC și un grad de protecție IP20. Modulul poate funcționa între 0 și 60 °C și are marcaj CE. Modulul Schneider Electric BMENOC0321C este conform cu o serie de standarde și certificări industriale, inclusiv CE, UL, CSA, RCM, EAC și este, de asemenea, certificat Merchant Navy, ATEX zona 2/22 și IECEx zona 2/22. Produsul este conform cu EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (interfață de tip 1 și tip 2), EN/IEC 61850-3 (locația G) și EN/IEC 60079-0. De asemenea, este conform cu cerințele Directivelor 2014/35/UE (echipamente de joasă tensiune), 2014/30/UE (compatibilitate electromagnetică) și 2014/34/UE (ATEX). Modulul este rezistent la gaze (clasa Gx conform ISA S71.04 și clasa 3C4 conform IEC 60721-3-3), praf și nisip (clasa 3S4 conform IEC 60721-3-3), sare (nivel 2 conform IEC 68252), mucegai și spori fungici (clasa 3B2 conform IEC 60721-3-3) și poate fi utilizat și în locații periculoase corespunzătoare clasei I, diviziunea 2.
Schneider Electric Modicon M580 - BMENOC0321C - Modul Ethernet - 3 subrețele - Funcție de redirecționare IP - Date tehnice acoperite
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului: Modul de comunicație
Compatibilitate și conexiune
Compatibilitatea produsului: BMEXBP... - Ethernet + rack X-bus
Alimentare: Alimentare internă prin rack
Tip conexiune integrată: 3 Ethernet, tip conector: RJ45, viteză de transmisie: 10/100/1000 Mbps, mod de transmisie: pereche torsadată cu ecran dublu
Memorie și comunicare
Utilizare memorie: Salvarea aplicațiilor, Activarea serverului web avansat
Mediu de suport pentru transmisie: Backplane Ethernet
Servicii de comunicare: Gestionarea lățimii de bandă, server FDR, scaner și mesagerie Modbus TCP I/O, scaner și mesagerie Ethernet/IP I/O, suport RSTP, redirecționare IP, e-mail
Servicii web: FactoryCast configurabil
Server web: Avansat
Caracteristici electrice
Consum de energie: 1800 mA la 3,3 V CC
Indicatori și feedback
Indicatori locali: 1 LED (verde) pentru funcționarea procesorului (RUN), 1 LED (roșu) pentru eroare de procesor sau de sistem (ERR), 1 LED (verde/roșu) pentru ETH MS (starea configurației portului Ethernet), 1 LED (verde/roșu) pentru Eth NS (starea rețelei Ethernet), 1 LED (verde/roșu) pentru Eth NS1 (starea rețelei Ethernet), 1 LED (verde/roșu) pentru Eth NS2 (starea rețelei Ethernet)
Caracteristici fizice
Greutate netă: 0,2 kg
Condiții de mediu
Grad de protecție IP: IP20
Tratament de protecție: Acoperire conformă
Temperatură ambiantă de funcționare: 0...60 °C
Certificate și conformitate
Marcaj: CE
Certificate de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zona 2/22, IECEx zona 2/22
Standarde: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (interfață de tip 1 și tip 2), EN/IEC 61850-3 (Locație G), EN/IEC 60079-0
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică, 2014/34/UE - Directiva ATEX
Rezistență la mediul înconjurător
Caracteristici de mediu: Clasa de rezistență la gaze Gx conform ISA S71.04, Clasa de rezistență la gaze 3C4 conform IEC 60721-3-3, Clasa de rezistență la praf 3S4 conform IEC 60721-3-3, Clasa de rezistență la nisip 3S4 conform IEC 60721-3-3, Nivel de rezistență la sare 2 conform IEC 68252, Clasa de rezistență la dezvoltarea mucegaiului 3B2 conform IEC 60721-3-3, Clasa de rezistență la sporii fungici 3B2 conform IEC 60721-3-3, Clasa de locație periculoasă I, diviziunea 2.
