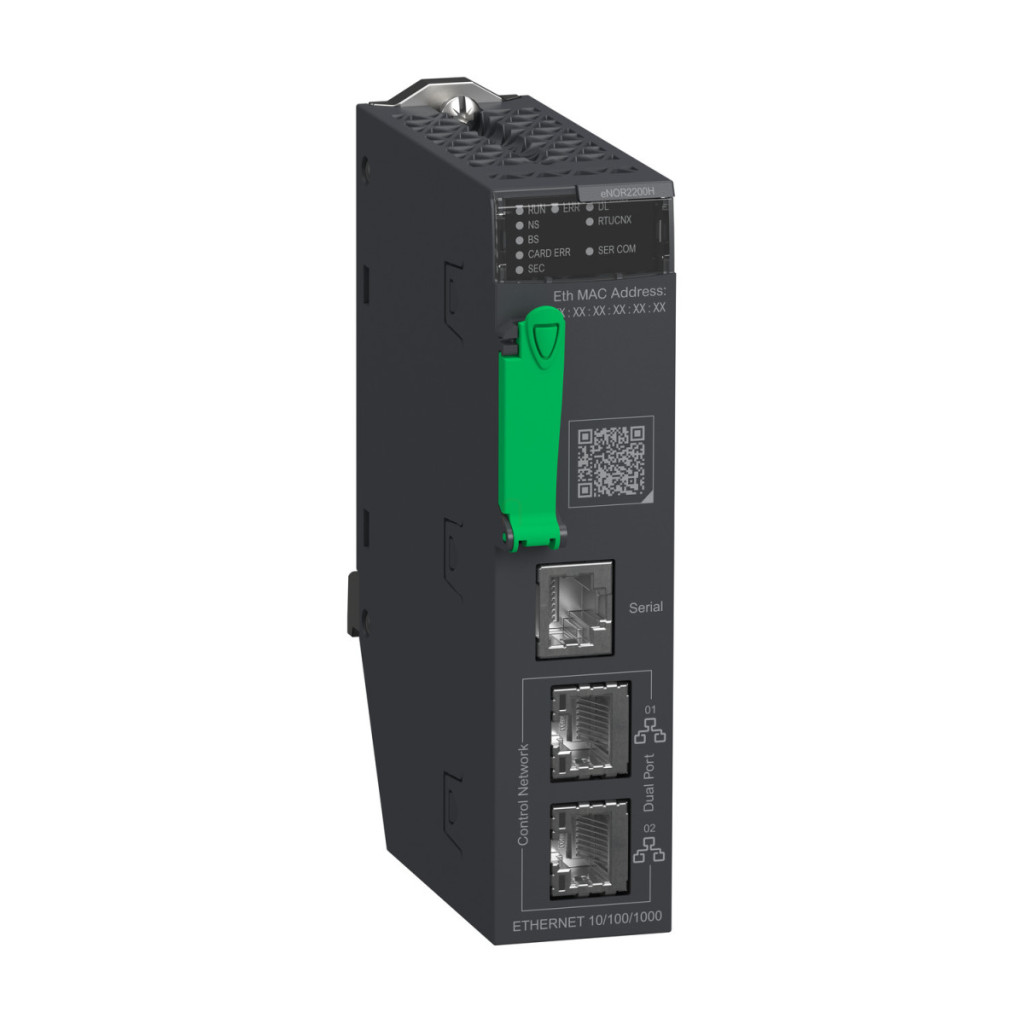

Modulul de comunicație Schneider Electric Modicon M580 BMENOR2200H este o soluție de înaltă calitate pentru aplicații de monitorizare și control la distanță, conceput special pentru funcționarea în medii dificile. Acest modul face parte din familia de produse Modicon M580, care constituie baza fiabilă pentru sistemele moderne de automatizare industrială. Modulul BMENOR2200H este pe deplin compatibil cu procesoarele autonome Modicon M580 (seria BMEP58), procesoarele redundante Modicon M580 (seria BMEH58), procesoarele de siguranță Modicon M580 (seria BMEP582) și procesoarele de siguranță redundante Modicon M580 (seria BMEH582), precum și rack-urile Modicon X80 echipate cu un backplane Ethernet (seria BMEXBP). Modulul de comunicație trebuie instalat în rack-ul principal, unde ocupă un slot Ethernet + X-bus. Într-un rack pot fi instalate maximum 4 astfel de module, iar alimentarea cu energie electrică se face printr-o unitate de alimentare internă, prin intermediul rack-ului. BMENOR2200H oferă opțiuni de conectivitate excepționale. Are un port RS232 (conector RJ45, viteză de transfer de 115200 biți/s, mod de transfer cu 8 fire), un port RS485 (conector RJ45, viteză de transfer de 115200 biți/s, 1 pereche ecranată răsucită) și două porturi Ethernet (conector RJ45, viteză de transfer 10/100/1000 Mbit/s, pereche ecranată răsucită dublă). Modulul acceptă un card de memorie flash SD de 4 GB (BMXRMS004GPF), care poate fi utilizat pentru stocarea datelor și backupuri. Consumul de energie al modulului este de 137 mA la 24 V CC. BMENOR2200H acceptă o serie de servicii de comunicații avansate, inclusiv funcții de server și client DNP3 NET (SAv2/SAv5 cu cheie pre-partajată), Server/client IEC 60870-5-101, funcții server/client IEC 60870-5-104, mesagerie Modbus TCP, server web (HTTPS, HTML5), client FDR, client SNTP și agent SNMP. Modulul este capabil să gestioneze evenimente marcate temporal, înregistrarea automată a evenimentelor în cazul unei întreruperi de curent, redirecționarea transparentă a evenimentelor de la servere la distanță către sistemul SCADA și înregistrarea datelor. Suportă redundanța canalului IEC60870-5-104 și sesiuni multiple DNP3 NET. BMENOR2200H are parametri fizici impresionanți: are o lățime de 32 mm, o înălțime de 131 mm și o lungime de 86 mm, cu o greutate netă de numai 0,41 kg. Modulul are protecție IP20 și este rezistent la influențele mediului datorită acoperirii sale conforme. Are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la 70 °C, și o gamă de temperaturi de depozitare de la -40 °C la 85 °C. Modulul poate fi utilizat la sarcină maximă la altitudini de 0-2000 metri deasupra nivelului mării și la factori de sarcină reduși între 2000 și 5000 metri. Este rezistent la vibrații (3 gn) și șocuri (30 gn).
Date tehnice Modicon M580 BMENOR2200H
Caracteristici generale
Familia de produse: Modicon M580
Tipul produsului: Modul de comunicație
Aplicația dispozitivului: Aplicație de monitorizare și control la distanță
Compatibilitate și integrare
Produse compatibile: CPU autonom Modicon M580 (BMEP58...), CPU redundant Modicon M580 (BMEH58...), CPU de siguranță Modicon M580 (tip 1 fără interferențe) (BMEP582...), CPU redundant de siguranță Modicon M580 (tip 1 fără interferențe) (BMEH582...), Modicon X80 Rack cu backplane Ethernet (BMEXBP...)
Locație de instalare: Rack principal
Locație slot backplane: Slot Ethernet + X-bus
Sloturi ocupate de modul: 1
Număr maxim de module per rack: 4
Alimentare: Alimentare internă prin rack
Opțiuni de conectare
Conexiuni integrate: 1 RS232, tip conector: RJ45, viteză de transmisie: 115200 biți/s, mod de transmisie: 8 fire; 1 RS485, tip conector: RJ45, viteză de transmisie: 115200 biți/s, mod de transmisie: 1 pereche torsadată; 2 Ethernet, tip conector: RJ45, viteză de transmisie: 10/100/1000 Mbit/s, mod de transmisie: pereche torsadată cu ecran dublu Descrierea memoriei: Suport pentru card de memorie Flash SD (BMXRMS004GPF) 4 GB
Servicii de comunicare
Server DNP3 NET SAv2/SAv5 cu cheie pre-partajată
Client DNP3 NET SAv2/SAv5 cu cheie pre-partajată
Server/client IEC 60870-5-101
Server/client IEC 60870-5-104
Mesagerie Modbus TCP
Server web (HTTPS), HTML5
Client FDR
Client SNTP
Agent SNMP
Gestionarea evenimentelor cu marcaj temporal
Salvarea automată a evenimentelor în cazul unei întreruperi de curent
Redirecționarea transparentă a evenimentelor de la servere la distanță către SCADA
Serviciu de înregistrare a datelor
Redundanță canal IEC60870-5-104
Sesiuni multiple DNP3 NET
Caracteristici de securitate cibernetică
Control acces bazat pe roluri
Consolidare sistem
Comunicare securizată (HTTPS)
Certificare Achilles
Suport protocol Syslog
Securitate la nivel de transport pentru protocoale RTU
Înregistrare SNMP
Autentificare bazată pe certificate
Caracteristici fizice
Consum de energie: 137 mA la 24 V CC
Indicatori locali: 1 LED (verde/roșu) pentru starea securității cibernetice (SEC), 1 LED (galben) pentru comunicația serială (SER COM), 1 LED (roșu) pentru descărcare în curs (DL), 1 LED (roșu) pentru eroare de procesor sau de sistem (ERR), 1 LED (roșu) pentru eroare de card de memorie (CARD ERR), 1 LED (verde) pentru funcționarea procesorului (RUN), 1 LED (verde/roșu) pentru starea Ethernet de control (NS), 1 LED (verde) pentru starea conexiunii RTU (RTUCNX), 1 LED (verde/roșu) pentru starea Ethernet a plăcii de bază (BS)
Lățime: 32 mm
Înălțime: 131 mm
Lungime: 86 mm
Greutate netă: 0,41 kg
Caracteristici de mediu
Grad de protecție IP: IP20
Tratament de protecție: Acoperire conformă
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: 0...2000 m, 2000 m...5000 m cu factor de reducere a puterii
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Standarde și certificări
Marcaj: CE
Certificări ale produsului: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22, UKCA Tip 1, UKCA
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, IEC 61000-6-5 (interfață tip 1 și tip 2), IEC 61850-3 (locație G), IEC 60079-0
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Directiva privind compatibilitatea electromagnetică, 2014/34/UE - Directiva ATEX
Caracteristici de mediu: Clasa de rezistență la gaze Gx conform ISA S71.04, Clasa de rezistență la gaze 3C4 conform IEC 60721-3-3, Clasa de rezistență la praf 3S4 conform IEC 60721-3-3, Clasa de rezistență la nisip 3S4 conform IEC 60721-3-3, Nivel de rezistență la sare 2 conform IEC 68252, Clasa de rezistență la dezvoltarea mucegaiului 3B2 conform IEC 60721-3-3, Clasa de rezistență la ciuperci 3B2 conform IEC 60721-3-3
Locație periculoasă: Clasa I, Divizia 2
