Modulul de comunicație Schneider Electric Modicon M580 BMENUA0100 oferă o soluție excelentă pentru serverul OPC UA și aplicațiile de rețea de control IT în domeniul automatizării industriale. Acest modul special conceput se integrează perfect în familia de produse Modicon M580, asigurând comunicații și transfer de date la nivel înalt în sistemele industriale. BMENUA0100 funcționează ca un modul server OPC UA care acceptă până la 10 conexiuni client simultan. Oferă performanțe excepționale în gestionarea datelor, gestionând 50.000 de elemente monitorizate în modul de eșantionare standard și 2.000 de elemente în modul de eșantionare rapidă. Modulul suportă 40 de abonamente pe sesiune, cu un interval minim de publicare de 250 ms în modul de eșantionare standard și de numai 20 ms în modul de eșantionare rapidă. Intervalul standard de eșantionare este de 125 ms, iar sistemul poate gestiona până la 100.000 de noduri. Cu funcția de etichetare a sursei, I/O-urile digitale și variabilele pot fi urmărite cu precizie, cu un timp minim de interogare a bufferului de 250 ms și un timp maxim de interogare de 5000 ms. Modulul BMENUA0100 are o serie de capacități avansate de rețea, inclusiv suport pentru IPv6, redirecționare IP (port front-end și backplane), redirecționare de servicii și segmentare de rețea. Serviciile sale de comunicare includ un server Modbus TCP pentru diagnosticarea modulelor și agent SNMP V1 și V3 pentru gestionarea rețelei. Sincronizarea timpului este asigurată de clientul și serverul NTP V4. Un avantaj suplimentar este suportul pentru modul de redundanță activă, care garantează funcționarea continuă a sistemului chiar și în cazul unei defecțiuni. Modulul oferă, de asemenea, funcții de securitate, inclusiv comunicații securizate (HTTPS), un firewall încorporat, autentificare bazată pe certificate, consolidarea sistemului, controlul accesului bazat pe roluri, suport pentru protocolul Syslog, funcția IPSec (atât în modul activ, cât și în modul pasiv), izolarea fizică a rețelei și securitate testată la nivelul 2 Achilles. Modulul BMENUA0100 este compatibil cu procesoarele autonome Modicon M580 (BMEP58...), procesoarele redundante Modicon M580 (BMEH58...), procesoarele de siguranță Modicon M580 (tip 1 fără interferențe, BMEP582...), procesoare redundante de siguranță Modicon M580 (tip 1 fără interferențe, BMEH582...) și rack-uri Modicon X80 cu backplane Ethernet (BMEXBP...). Modulul poate fi instalat în rack-ul principal, într-un slot Ethernet + X-bus, și ocupă un modul. Numărul maxim de module permise pe rack este 2, iar alimentarea este asigurată de o unitate de alimentare internă prin intermediul rack-ului.

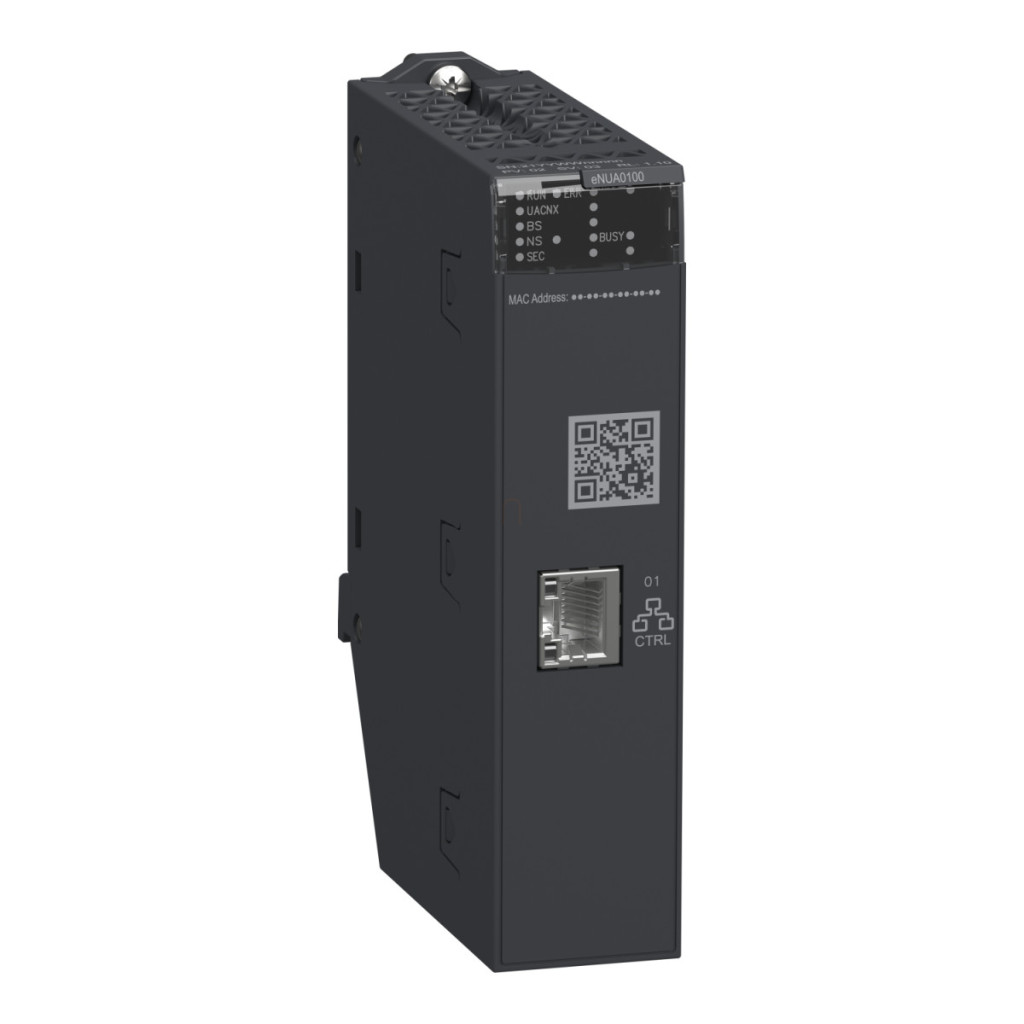

Schneider Electric Modicon M580 - BMENUA0100 - Modul de comunicație, OPC UA Date tehnice
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului sau al componentei: Modul de comunicare
Aplicația dispozitivului: Server OPC UA și rețea de control IT
Informații suplimentare
Compatibilitate produs: CPU autonom Modicon M580 (BMEP58.....), CPU redundant Modicon M580 (BMEH58.....), CPU de siguranță Modicon M580 (tip 1 fără interferențe) (BMEP582.....), CPU redundant de siguranță Modicon M580 (tip 1 fără interferențe) (BMEH582.....), Rack Modicon X80 cu backplane Ethernet (BMEXBP.....)
Locație de instalare: Rack principal
Locație soclu backplane: Soclu Ethernet + X-bus
Spațiu ocupat de modul: 1
Număr maxim de module permise per rack: 2
Alimentare: Alimentare internă prin rack
Date de conectare și comunicare
Tip conexiune integrată: 1 port Ethernet, tip conector: RJ45, viteză de transmisie: 10/100/1000 Mbit/s, mod de transmisie: pereche torsadată cu ecran dublu
Mod de schimb de date: Half-duplex și full-duplex
Mediu de transmisie: Backplane Ethernet
Caracteristici OPC UA
OPC UA: server OPC UA, maximum 10 conexiuni client, maximum 50.000 de elemente monitorizate în modul de eșantionare standard, maximum 2.000 de elemente monitorizate în modul de eșantionare rapidă, maximum 40 de abonamente pe sesiune, interval minim de publicare de 250 ms în modul de eșantionare standard, interval minim de eșantionare de 20 ms în modul de eșantionare rapidă, interval minim de publicare de 20 ms în modul de eșantionare rapidă, interval de eșantionare de 125 ms în modul de eșantionare standard, număr maxim de noduri de 100.000, Mod de redundanță activă
Etichetare sursă
Etichetare sursă: Numai I/O digitale sau variabile, interogare minimă a bufferului de 250 ms, interogare maximă a bufferului de 5000 ms
Caracteristici rețea
Rețea: IPv6, Redirecționare IP (port panou frontal și backplane), Redirecționare servicii, Segmentare rețea
Serviciu de comunicare: Server Modbus TCP pentru diagnosticarea modulelor
Gestionare rețea: Agent SNMP V1 și V3
Sincronizare temporală: NTP V4 - Client și server
Caracteristici de securitate cibernetică
Securitate cibernetică: Comunicație securizată (HTTPS), Firewall încorporat, autentificare bazată pe certificate, întărirea sistemului, controlul accesului bazat pe roluri, suport pentru protocolul Syslog, IPSec (roluri de inițiator și respondent), Izolarea fizică a rețelei, testat Achilles Level 2
Alte caracteristici
Caracteristici disponibile: CCOTF (modificare configurație în timp real), modul hot-swappable, informații avansate de diagnosticare (DDT, pagini web, obiecte OPC UA), Conexiune SCADA prin Modbus TCP
Server web: Pentru punerea în funcțiune, operare și întreținere
Caracteristici electrice
Consum de curent: <= 140 mA la 24 V CC
Indicatori și caracteristici fizice
Indicatori locali: 1 LED (verde) pentru funcționarea procesorului (RUN), 1 LED (roșu) pentru eroare procesor sau sistem (ERR), 1 LED (verde/roșu) pentru ETH MS (starea configurației portului Ethernet), 1 LED (verde/roșu) pentru Eth NS (starea rețelei Ethernet), 1 LED (verde/roșu) pentru stare (STS), 1 LED (galben) pentru magistrala de date de comunicație
Lățime: 32 mm
Înălțime: 131 mm
Lungime: 86,05 mm
Condiții de mediu
Grad de protecție IP: IP20
Tratament de protecție: Versiune standard
Temperatură ambiantă de funcționare: 0...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
Umiditate relativă: 5...95 % fără condensare la 55 °C
Altitudine de funcționare: 0...2000 m, 2000 m...5000 m cu factor de reducere a puterii
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Standarde și certificări
Marcaj: CE
Certificări ale produsului: CE, CULus, RCM, UKCA, EAC, Merchant Navy
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 Interfață tip 1 și tip 2, EN/IEC 61850-3 G locație
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică
Caracteristici de mediu: Locație periculoasă Clasa I, Divizia 2
