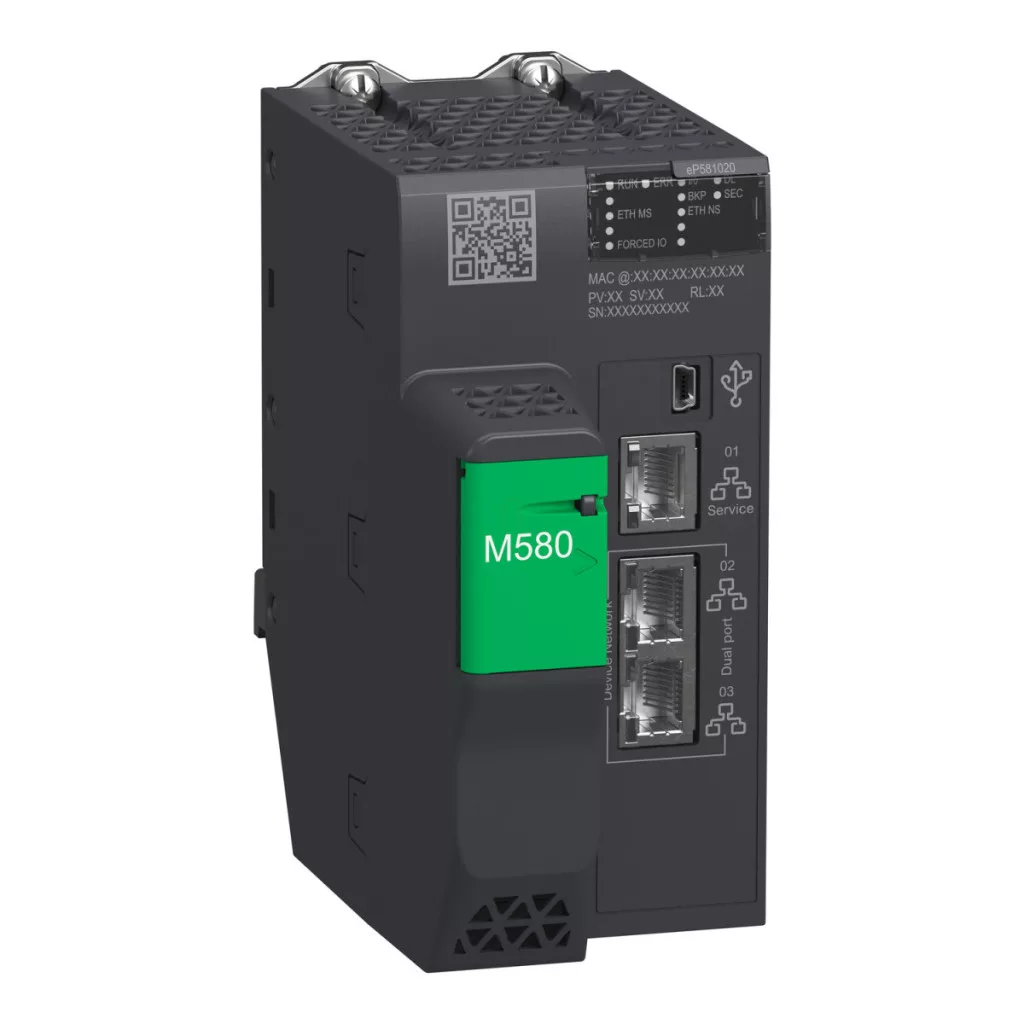

Modulul procesor Schneider Electric Modicon M580 BMEP581020 este o componentă cheie în automatizarea industrială modernă, asigurând o funcționare extrem de fiabilă și eficientă chiar și în cele mai complexe sisteme de control. Această unitate de procesare autonomă are o capacitate de programare RAM integrată de 4 MB, asigurând funcționarea fără probleme a aplicațiilor complexe și procesarea rapidă a datelor. Modulul procesor BMEP581020 oferă performanțe remarcabile în aplicații industriale în timp real, fiind capabil să gestioneze până la 61 de dispozitive Ethernet și să controleze 4 rack-uri I/O locale, reprezentând un total de 1024 de puncte I/O digitale și 256 analogice. De asemenea, excelează în ceea ce privește viteza de procesare, fiind capabil să execute instrucțiuni de 30 Kinst/ms (65% booleană + 35% aritmetică cu virgulă fixă) sau 40 Kinst/ms (100% booleană). Modelul acceptă marcarea precisă a timpului, controlul mișcării, contoare, comunicație HART, gestionarea codificatorului SSI și conexiune serială, ceea ce îl face extrem de versatil pentru utilizarea în diverse aplicații industriale. Modulul are capacități avansate de comunicare: 1 port Ethernet TCP/IP pentru funcții de service, 2 porturi Ethernet TCP/IP pentru conectarea dispozitivelor în rețea și un conector USB mini B. Structura flexibilă a aplicației acceptă 1 sarcină rapidă periodică, 2 sarcini suplimentare, 1 sarcină master ciclică/periodică și 64 de sarcini de eveniment. În plus, 2 module de comunicare Ethernet și 2 module AS-Interface pot fi conectate la procesor, iar serviciile de comunicare includ și o funcție de scanare DIO. Configurația memoriei este complexă și bine structurată: cei 4 MB de RAM integrați menționați anterior pentru program, 384 kB de RAM integrați pentru date, 4 GB de memorie flash extensibilă pentru stocarea datelor și 10 kB de RAM integrați pentru memoria sistemului. În domeniul securității cibernetice, extrem de important în industria actuală, modulul procesor Schneider Electric BMEP581020 are performanțe excepționale: este certificat Achilles și suportă numeroase funcții de securitate, cum ar fi prevenirea DoS, IPSec, înregistrare SNMP, suport pentru protocolul Syslog, securitate la nivel de transport, pistă de audit, firewall încorporat, semnare firmware, protecție cu parolă, întărire porturi, comunicare securizată (HTTPS) și jurnal de securitate. Modulul este, de asemenea, robust din punct de vedere ecologic, cu o rezistență la vibrații de 3 gn și o rezistență la șocuri de 30 gn, o temperatură de funcționare cuprinsă între 0 și 60 °C, protecție IP20 și certificare Clasa I Divizia 2 pentru locații periculoase. Fiabilitatea operațională este susținută și de o valoare MTBF de 775.000 de ore. Procesorul Modicon M580 BMEP581020 este conform cu numeroase standarde internaționale și este certificat CE, UL, CSA, RCM, EAC și Merchant Navy, demonstrând calitatea înaltă a produsului și conformitatea cu cele mai stricte cerințe industriale.
Schneider Electric Modicon M580 - BMEP581020 - Specificații tehnice procesor
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului: Modul procesor
Specificații suplimentare
Număr de rack-uri: 4
Capacitate procesor I/O local (digital): 1024 I/O
Capacitate procesor I/O local (analogic): 256 I/O
Număr de canale specifice aplicației (rack local): 36
I/O specific aplicației: Marcaj temporal precis, Control mișcare, Contor, HART, codificator SSI, conexiune serială
Comenzi: Controlul proceselor
Canale de control: Bucle programabile
Tip conexiune integrată: 1 Ethernet TCP/IP pentru acces la servicii, 2 Ethernet TCP/IP pentru rețeaua de dispozitive, USB mini B tip
Număr de dispozitive distribuite: 64
Capacitate procesor modul de comunicație: 2 module de comunicație Ethernet, 2 module AS-Interface
Servicii de comunicație: scaner DIO
Descrierea memoriei
RAM integrată: 4 MB pentru programe
RAM integrată: 384 kB pentru date
Flash extensibil: 4 GB pentru stocarea datelor
RAM integrată: 10 kB pentru memoria sistemului
Structura aplicației
1 sarcină rapidă periodică
2 sarcini suplimentare
1 sarcină master ciclică/periodică
64 sarcini de eveniment
Caracteristici de securitate cibernetică
Certificare Achilles, prevenire DoS, IPSec, înregistrare SNMP, suport protocol Syslog, securitate la nivel de transport, pistă de audit, firewall încorporat, semnare firmware, protecție cu parolă, întărire porturi, comunicare securizată (HTTPS), jurnal de securitate
Performanță
Număr de instrucțiuni pe milisecundă: 30 Kinst/ms 65% boolean + 35% aritmetică cu virgulă fixă, 40 Kinst/ms 100% boolean
Consum curent: 270 mA la 24 V CC
Fiabilitate MTBF: 775.000 ore
Parametri de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatura ambiantă de funcționare: 0...60 °C
Temperatura ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere
Umiditate relativă: 5...95% la 55°C, fără condens
Grad de protecție IP: IP20
Standarde și certificări
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (interfață de tip 1 și tip 2), EN/IEC 61850-3 (Locație G)
Caracteristici de mediu: Zonă periculoasă clasa I diviziunea 2
Alimentare și LED-uri
Alimentare: Alimentare internă prin rack
LED-uri indicatoare de stare:
1 LED (verde) procesor în funcțiune (RUN)
1 LED (roșu) eroare procesor sau sistem (ERR)
1 LED (roșu) eroare modul I/O (I/O)
1 LED (verde) descărcare în curs (DL)
1 LED (roșu) eroare card de memorie sau flash CPU (BACKUP)
1 LED (verde/roșu) ETH MS (starea configurației portului Ethernet)
1 LED (verde/roșu) Eth NS (starea rețelei Ethernet)
Caracteristici fizice
Greutate netă: 0,849 kg
