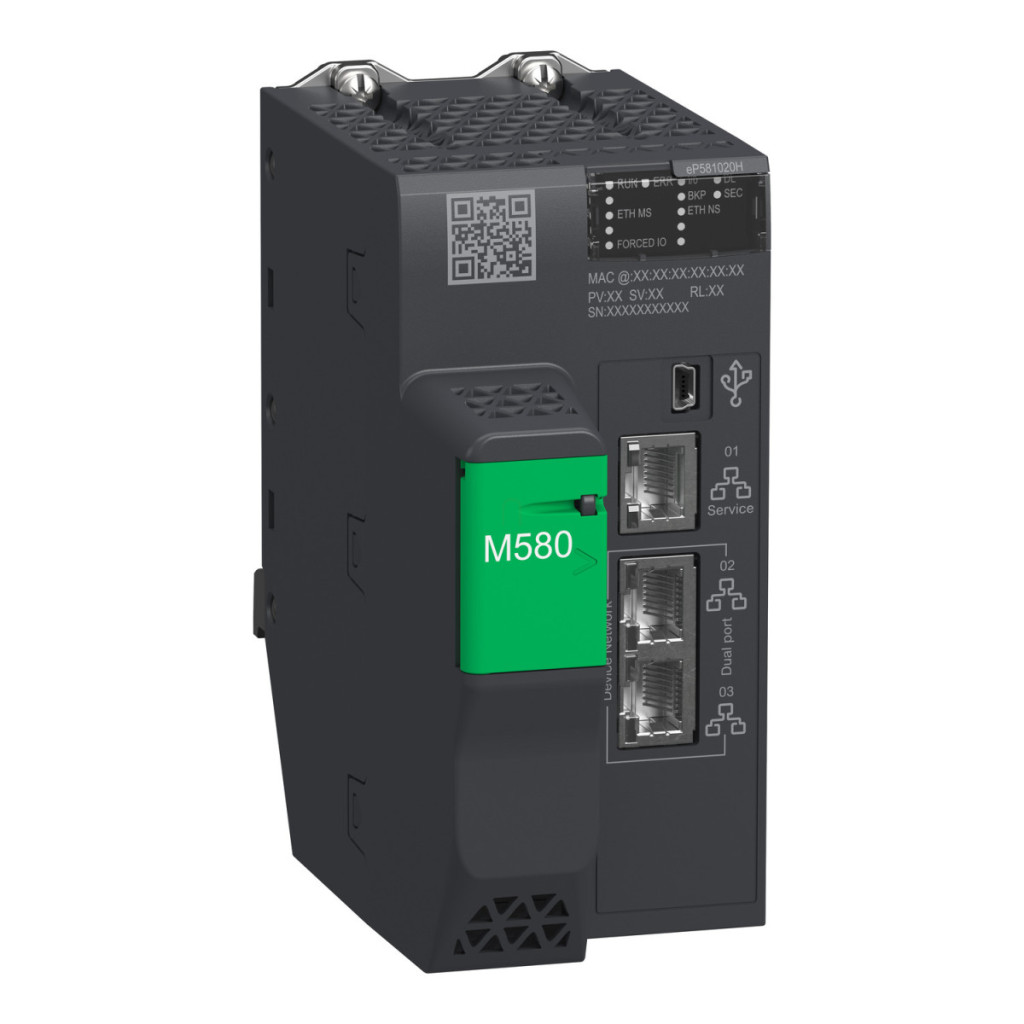

Schneider Electric Modicon M580 - BMEP581020H procesor, L1 DIO, date tehnice consolidate
Caracteristici principale
Familia de produse: Modicon M580
Tipul produsului: Modul procesor
Aplicație specială: Pentru medii dificile
Caracteristici suplimentare
Număr de rack-uri: 4
Capacitate procesor I/O local (digital): 1024 I/O
Capacitate procesor I/O local (analog): 256 I/O
Număr de canale specifice aplicației (rack local): 36
I/O specific aplicației: Conexiune serială, Contor, Marcaj temporal precis, Control mișcare, codificator SSI, HART
Comenzi: Control proces
Canale de control: Bucle programabile
Tip conexiune integrată: 1 port de serviciu Ethernet TCP/IP, 2 Ethernet TCP/IP pentru rețeaua de dispozitive, USB mini B
Număr de dispozitive distribuite: 64
Capacitate procesor modul de comunicație: 2 module de comunicare Ethernet, 2 module AS-Interface
Serviciu de comunicare: Scanare DIO
Memorie
Descrierea memoriei: RAM integrată, 4 MB pentru programe, RAM integrată, 384 kB pentru date, Flash extensibil, 4 GB pentru stocarea datelor, RAM integrată, memorie de sistem de 10 kB
Structura aplicației
1 sarcină master ciclică/periodică, 64 sarcini de eveniment, 1 sarcină rapidă periodică, 2 sarcini auxiliare
Performanță
Număr de instrucțiuni pe milisecundă: 30 Kinst/ms 65% boolean + 35% aritmetică cu virgulă fixă, 40 Kinst/ms 100% booleană
Consum de energie: 270 mA la 24 V CC
Fiabilitate MTBF: 775.000 H
Marcaj: CE
Mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu performanță redusă
Umiditate relativă: 5...95% la 55 °C, fără condens
Grad de protecție IP: IP20
Certificate și standarde
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică, 2014/34/UE - Directiva ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (interfață de tip 1 și tip 2), EN/IEC 61850-3 (Locație G), IEC 60079-0
Caracteristici de mediu
Clasa de etanșeitate la gaze Gx (conform ISA S71.04), Clasa de etanșeitate la gaze 3C4 (conform IEC 60721-3-3), Clasa de etanșeitate la praf 3S4 (conform IEC 60721-3-3), Clasă rezistentă la nisip 3S4 (conform IEC 60721-3-3), Nivel rezistent la sare 2 (conform IEC 68252), Clasă rezistentă la mucegai 3B2 (conform IEC 60721-3-3), Clasa de rezistență la ciuperci 3B2 (conform IEC 60721-3-3), Clasa de locație periculoasă I, diviziunea 2
Alte caracteristici
Tratament de protecție: Acoperire conformă
Alimentare: Alimentare internă prin rack
LED-uri indicatoare de stare
1 LED (verde) procesor în funcțiune (RUN), 1 LED (roșu) eroare procesor sau sistem (ERR), 1 LED (roșu) eroare modul I/O (I/O), 1 LED (verde) descărcare în curs (DL), 1 LED (roșu) eroare card de memorie sau flash CPU (BACKUP), 1 LED (verde/roșu) ETH MS (starea configurației portului Ethernet), 1 LED (verde/roșu) Eth NS (starea rețelei Ethernet)
Caracteristici fizice
Greutate netă: 0,849 kg
Dimensiuni
Dimensiuni modul CPU: 134,6 mm x 64,6 mm x 130,3 mm (înălțime x lățime x adâncime)
