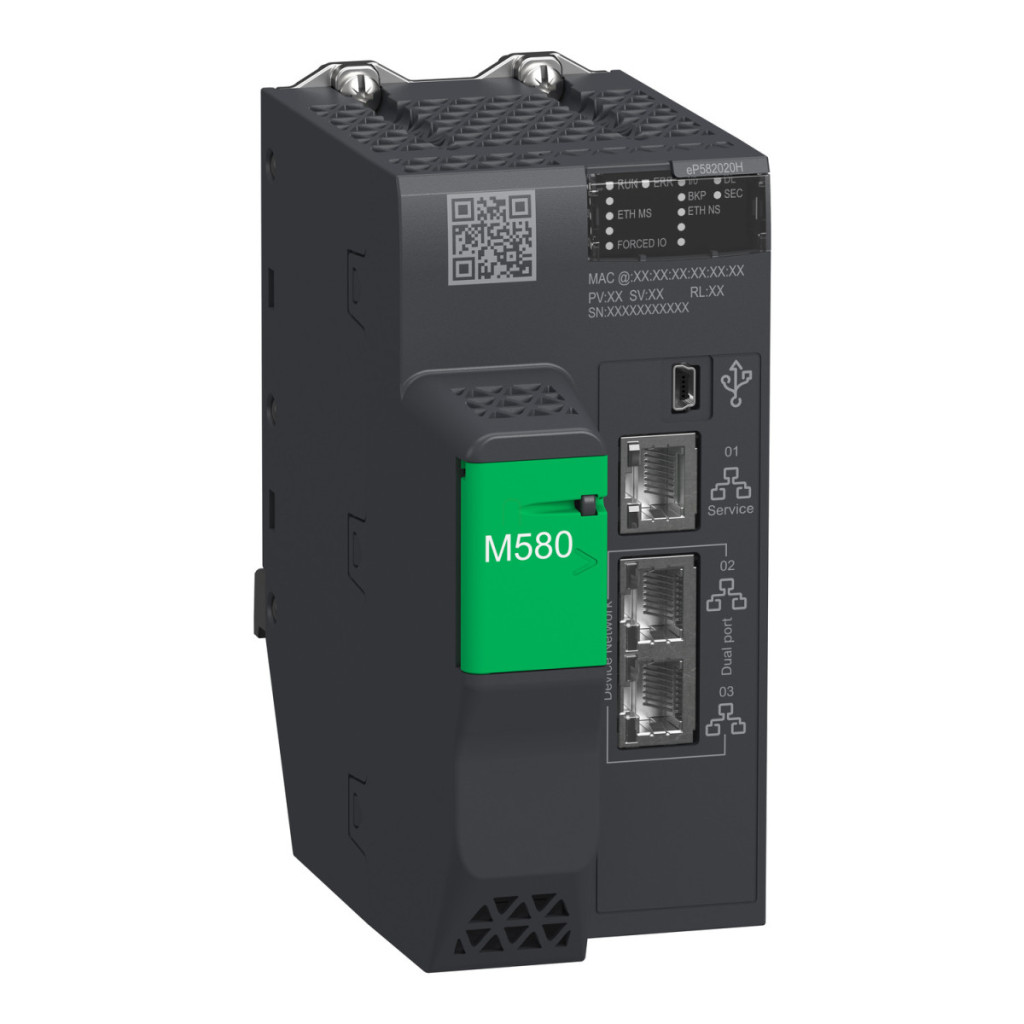

Modulul procesor autonom Schneider Electric Modicon M580 BMEP582020H oferă performanțe și fiabilitate excepționale pentru cele mai critice aplicații industriale, fiind optimizat special pentru condiții de mediu dificile. Acest modul procesor robust este soluția de sistem de control de vârf a Schneider Electric, asigurând un timp de funcționare maxim chiar și în cele mai dure medii industriale. Procesorul BMEP582020H are o capacitate de calcul impresionantă: 8 MB de memorie RAM integrată pentru programare, 768 kB pentru stocarea datelor și 10 kB de memorie de sistem, plus 4 GB de memorie flash extensibilă pentru stocarea datelor. Modulul poate gestiona până la 2048 de intrări/ieșiri digitale și 512 analogice în patru configurații de rack local și este, de asemenea, potrivit pentru operarea a 128 de dispozitive distribuite. Performanța sa de procesare este remarcabilă: funcționează la 30 Kinst/ms pentru 65% operații booleene și 35% aritmetică în virgulă fixă, și la 40 Kinst/ms pentru 100% operații booleene. Sistemul poate fi configurat în mod flexibil pentru a efectua diverse sarcini, inclusiv 2 sarcini auxiliare, 64 sarcini bazate pe evenimente, 1 sarcină principală ciclică/periodică și 1 sarcină periodică rapidă. În ceea ce privește opțiunile de comunicare, modulul BMEP582020H are 1 port Ethernet TCP/IP integrat pentru funcții de service, 2 porturi Ethernet TCP/IP pentru dispozitive de rețea și un conector USB mini B. Capacitățile de comunicare sunt îmbunătățite și mai mult de abilitatea procesorului de a gestiona 2 module de comunicare Ethernet și 4 module AS-Interface. Funcționalitatea scanerului DIO este disponibilă ca caracteristică standard. De asemenea, suportă funcții I/O speciale, cum ar fi marcarea precisă a timpului, contor, codificator SSI, HART, conexiune serială și control al mișcării, și oferă control programabil al buclei pentru aplicații de control al proceselor. BMEP582020H se remarcă în special prin capacitatea sa de a funcționa în condiții de mediu dificile. Modulul, care este acoperit cu un strat de protecție, poate funcționa la o temperatură de operare cuprinsă între -25 și 70 °C, are o temperatură de depozitare cuprinsă între -40 și 85 °C și funcționează în mod fiabil la 55 °C cu o umiditate relativă de 5 până la 95% fără condens. Rezistența sa la vibrații este de 3 gn, iar rezistența la șocuri este de 30 gn, ceea ce oferă o protecție mecanică excepțională. În ceea ce privește altitudinea deasupra nivelului mării, poate fi utilizat fără restricții între 0 și 2000 m și cu un factor de reducere între 2000 și 5000 m. Modulul are un grad de protecție IP20. Are o protecție extinsă împotriva diverselor influențe ambientale: etanș la gaze (clasa Gx conform ISA S71.04, clasa 3C4 conform IEC 60721-3-3), etanș la praf și nisip (clasa 3S4 conform IEC 60721-3-3), rezistent la sare (nivel 2 conform IEC 68252), rezistent la mucegai și spori de ciuperci (clasa 3B2 conform IEC 60721-3-3). Produsul poate fi utilizat și în locații periculoase clasificate ca Clasa I, Divizia 2.
Date tehnice Schneider Electric Modicon M580 BMEP582020H
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului: Modul procesor
Domeniu de aplicare: Medii dure
Performanță și capacitate
Număr de rack-uri: 4
Capacitate procesor I/O local (digital): 2048 I/O
Capacitate procesor I/O local (analog): 512 I/O
Număr de canale specifice aplicației (rack local): 72
I/O specific aplicației: Marcaj temporal precis, Contor, Codificator SSI, HART, Conexiune serială, Controlul mișcării
Control: Controlul procesului
Canale de control: Bucle programabile
Comunicare
Tipuri de conexiuni integrate: 1 Ethernet TCP/IP pentru service, 2 Ethernet TCP/IP pentru rețeaua de dispozitive, USB mini B
Număr de dispozitive distribuite: 128
Capacitate procesor modul de comunicare: 2 module de comunicare Ethernet, 4 module AS-Interface
Serviciu de comunicare: scaner DIO
Memorie
Descrierea memoriei: Flash extensibil, 4 GB pentru stocarea datelor, RAM integrat, 10 kB pentru memoria de sistem, RAM integrat, 8 MB pentru programare, RAM integrat, 768 kB pentru date
Structura aplicației
Sarcini: 2 sarcini auxiliare, 64 sarcini de eveniment, 1 sarcină master ciclică/periodică, 1 sarcină rapidă periodică
Performanță
Număr de instrucțiuni pe ms: 30 Kinst/ms 65% boolean + 35% aritmetică cu virgulă fixă, 40 Kinst/ms 100% boolean
Date electrice
Consum de curent: 270 mA la 24 V CC
Fiabilitate
MTBF: 775.000 H
Condiții de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Interval de temperatură de funcționare: -25...70 °C
Temperatură de depozitare: -40...85 °C
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere
Umiditate relativă: 5...95% la 55 °C fără condensare
Grad de protecție IP: IP20
Certificate și conformitate
Directive: 2014/35/UE - joasă tensiune, 2014/30/UE - compatibilitate electromagnetică, 2014/34/UE - ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Commercial Marine, ATEX Zona 2/22, IECEx Zona 2/22
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 Interfață tip 1 și tip 2, EN/IEC 61850-3 Locație G, IEC 60079-0
Caracteristici de mediu
Rezistență la gaze: Clasa Gx (ISA S71.04), Clasa 3C4 (IEC 60721-3-3)
Rezistență la praf și nisip: Clasa 3S4 (IEC 60721-3-3)
Rezistență la sare: Nivel 2 (IEC 68252)
Protecție împotriva mucegaiului și sporilor de ciuperci: Clasa 3B2 (IEC 60721-3-3)
Clasificare locații periculoase: Clasa I, Divizia 2
Protecție și alimentare
Tratament de protecție: Acoperire conformă
Alimentare: Alimentare internă prin rack
Indicatori de stare
LED-uri: 1 LED (verde) funcționare procesor (RUN), 1 LED (roșu) eroare procesor sau sistem (ERR), 1 LED (roșu) eroare modul I/O (I/O), 1 LED (verde) descărcare în curs (DL), 1 LED (roșu) eroare card de memorie sau flash CPU (BACKUP), 1 LED (verde/roșu) ETH MS (starea configurației portului Ethernet), 1 LED (verde/roșu) Eth NS (starea rețelei Ethernet)
Caracteristici fizice
Greutate netă: 0,849 kg
Dimensiuni
Dimensiuni modul CPU: 134,6 x 64,6 x 130,3 mm
