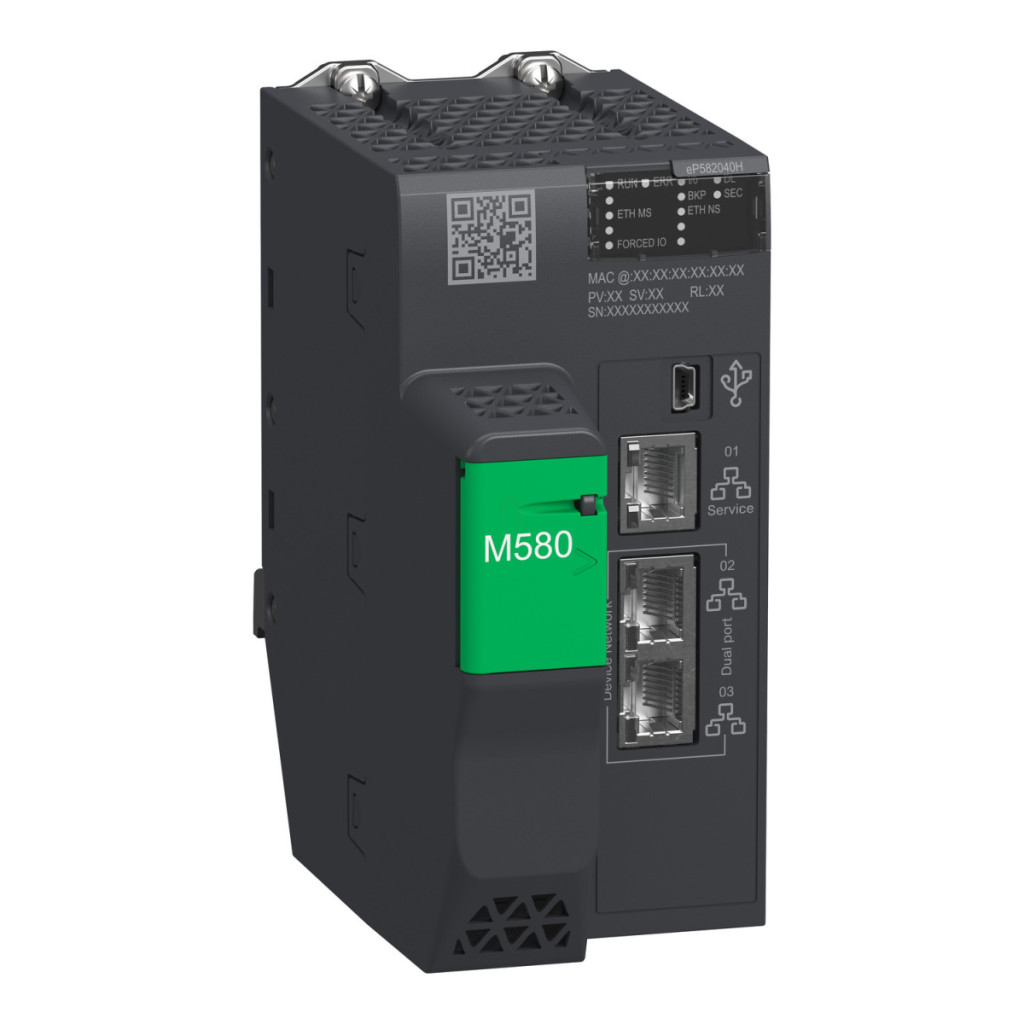

Schneider Electric Modicon M580 BMEP582040H este un modul procesor avansat, autonom, conceput special pentru condiții de mediu dificile. Cu o memorie programabilă de 8 MB, această unitate de înaltă performanță este ideală pentru sistemele de automatizare industrială în care fiabilitatea și funcționarea robustă sunt esențiale. Modelul BMEP582040H are capacități remarcabile de gestionare a I/O – poate procesa până la 2048 de I/O discrete și 512 analogice. Modulul suportă până la 8 stații I/O la distanță, poate gestiona un total de 61 de dispozitive Ethernet și controla 64 de dispozitive distribuite. Opțiunile sale de conectivitate includ 1 port Ethernet TCP/IP pentru funcții de service, 2 porturi Ethernet TCP/IP pentru rețeaua de dispozitive și un conector USB mini B. Două module de comunicație Ethernet și 16 module AS-Interface pot fi instalate printre modulele de comunicație, permițând integrarea flexibilă în diverse medii industriale. BMEP582040H oferă o performanță de procesare remarcabilă, cu o viteză de 30 Kinst/ms pentru 65% operații aritmetice booleene + 35% operații aritmetice cu virgulă fixă și 40 Kinst/ms pentru operații booleene pure. Configurația sa de memorie este remarcabilă – 4 GB flash extensibil pentru stocarea datelor, 10 kB memorie de sistem, 8 MB memorie programabilă și 768 kB memorie de date. Structura aplicației suportă 1 sarcină rapidă periodică, 64 sarcini bazate pe evenimente, 1 sarcină principală ciclică/periodică și 2 sarcini auxiliare. Tipurile speciale de I/O pentru aplicații includ contor, HART, codificator SSI, marcaj temporal precis, control al mișcării și conexiune serială – ceea ce îl face potrivit pentru o gamă largă de aplicații industriale. Specificațiile sale de mediu sunt impresionante: -25...70 °C, rezistență la vibrații de 3 gn, rezistență la șocuri de 30 gn și umiditate relativă de 5-95 % la 55 °C fără condens. Clasa de protecție IP20 și acoperirea conformă îmbunătățesc și mai mult capacitatea sa de a funcționa în medii dure. Modulul este conform cu numeroase standarde și directive industriale, inclusiv certificările ATEX și IECEx zona 2/22, și este rezistent la gaze, praf, nisip, sare, mucegai și spori fungici. Modicon M580 BMEP582040H este alegerea ideală pentru aplicații industriale critice în care fiabilitatea, performanța și capacitatea de a funcționa în medii dure sunt esențiale.
Schneider Electric Modicon M580 - BMEP582040H - Procesor, L2 DIO & RIO, Specificații tehnice îmbunătățite
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului: Modul procesor
Aplicație specifică: Pentru medii dificile
Caracteristici suplimentare
Număr de rack-uri: 4
Capacitate procesor I/O local (discret): 2048 I/O
Capacitate procesor I/O local (analogic): 512 I/O Număr de canale specifice aplicației (rack local): 72 Tipuri de I/O specifice aplicației: Contor, HART, codificator SSI, marcaj temporal precis, control mișcare, Conexiune serială
Tip de control: Control proces
Canale de control: Bucle programabile
Opțiuni de conectare
Tip de conectare integrată: 1 Ethernet TCP/IP la portul de service, 2 Ethernet TCP/IP pentru rețeaua dispozitivelor, USB mini B
Număr de stații I/O la distanță: 8 - 2 per ramură la distanță a rack-ului
Număr de dispozitive distribuite: 64
Capacitate procesor modul de comunicație: 2 module de comunicare Ethernet, 16 module AS-Interface
Serviciu de comunicare: scaner RIO, scaner DIO
Memorie
Flash extensibil: 4 GB pentru stocarea datelor
RAM integrat: 10 kB pentru memoria sistemului
RAM integrată: 8 MB pentru programe
RAM integrată: 768 kB pentru date
Structura aplicației
1 sarcină rapidă periodică
64 sarcini de eveniment
1 sarcină principală ciclică/periodică
2 sarcini auxiliare
Performanță
Număr de instrucțiuni pe milisecundă: 30 Kinst/ms 65% booleană + 35% aritmetică cu virgulă fixă
40 Kinst/ms 100% booleană
Consum de energie: 270 mA la 24 V CC
Fiabilitate MTBF: 775.000 H
Caracteristici de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatură ambiantă de funcționare: -25...70 °C Temperatura ambiantă de depozitare: -40...85 °C Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a puterii Umiditate relativă: 5...95% 55 °C fără condens
Grad de protecție IP: IP20
Certificate și conformitate
Directive: 2014/35/UE - Directiva privind joasa tensiune, 2014/30/UE - Compatibilitate electromagnetică, 2014/34/UE - Directiva ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX zona 2/22, IECEx zona 2/22
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (interfață de tip 1 și tip 2), EN/IEC 61850-3 (locație G), IEC 60079-0
Rezistență la mediu
Rezistență la gaze: Clasa Gx conform ISA S71.04, Clasa 3C4 conform IEC 60721-3-3
Rezistență la praf: Clasa 3S4 conform IEC 60721-3-3 Rezistență la nisip: Clasa 3S4 conform IEC 60721-3-3 Rezistență la sare: Nivel 2 conform IEC 68252 Rezistență la mucegai: Clasa 3B2 conform IEC 60721-3-3
Rezistență la spori fungici: Clasa 3B2 conform IEC 60721-3-3
Clasificare locații periculoase: Clasa I, Diviziunea 2
Caracteristici fizice
Tratament de protecție: Acoperire conformă Alimentare: Alimentare internă prin rack LED-uri de stare: 1 LED (verde) funcționare procesor (RUN), 1 LED (roșu) eroare procesor sau sistem (ERR), 1 LED (roșu) eroare modul I/O (I/O), 1 LED (verde) descărcare în curs (DL), 1 LED (roșu) eroare card de memorie sau flash CPU (BACKUP), 1 LED (verde/roșu) ETH MS (starea configurației portului Ethernet), 1 LED (verde/roșu) Eth NS (starea rețelei Ethernet)
Greutate netă: 0,849 kg
Dimensiuni
Dimensiuni modul CPU: 64,6 mm x 134,6 mm x 130,3 mm
