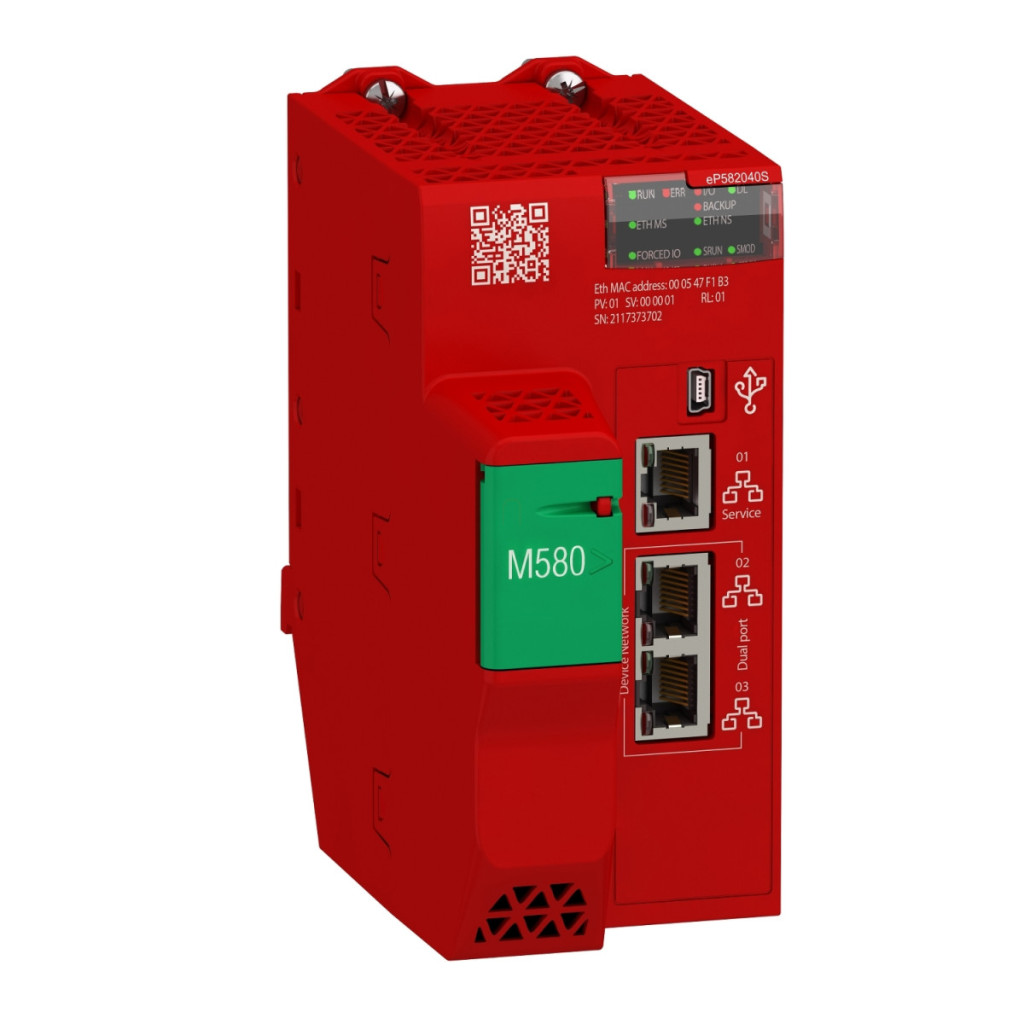

Schneider Electric Modicon M580 BMEP582040S este un modul procesor de siguranță autonom, de înaltă performanță, conceput pentru aplicații critice din punct de vedere al siguranței în sarcini complexe de automatizare industrială. Acest procesor cu clasificare de siguranță SIL 3 și acoperire conformă este alegerea ideală pentru medii în care disponibilitatea ridicată și funcționarea sigură sunt cerințe esențiale. Modelul BMEP582040S are 8 MB de memorie programabilă și poate gestiona 61 de dispozitive Ethernet, 8 rack-uri I/O la distanță și 16 dispozitive de siguranță CIP, oferind o flexibilitate excepțională pentru arhitecturi de sistem complexe. Acest modul procesor de siguranță este potrivit pentru gestionarea unui sistem cu 4 rack-uri cu 2048 de puncte I/O discrete și 512 de puncte I/O analogice, permițând controlul eficient al sistemelor mari. Modulul acceptă 72 de canale specifice aplicației pentru rack-uri locale, cu funcții speciale precum contoare, controlul mișcării, codificator SSI, marcare precisă a timpului, comunicare serială și protocol HART. BMEP582040S are două capacități de control diferite: controlul procesului și controlul siguranței, care pot fi implementate prin bucle programabile. Opțiunile de comunicare încorporate includ un port Ethernet TCP/IP pentru servicii, două porturi Ethernet TCP/IP pentru conectarea dispozitivelor în rețea și un conector USB mini B, care împreună oferă opțiuni versatile de conectivitate. Procesorul BMEP582040S are capacități avansate de memorie, inclusiv 4 GB de memorie flash extensibilă pentru stocarea datelor, 10 kB de memorie de sistem, 8 MB de memorie de procesare a programelor, 768 kB de memorie de procesare a datelor, 2 MB de memorie de program de siguranță și 512 kB de memorie de date de siguranță. Structurarea aplicațiilor este flexibilă, suportând 128 de sarcini de eveniment, 2 sarcini auxiliare, 1 sarcină principală ciclică/periodică, 1 sarcină rapidă periodică și 1 sarcină de siguranță periodică. Securitatea cibernetică este o prioritate absolută: modulul este certificat Achilles și echipat cu numeroase caracteristici de securitate, cum ar fi prevenirea DoS, IPSec, înregistrarea SNMP, suportul protocolului Syslog, calea de înregistrare, firewall încorporat, semnătură firmware, protecție cu parolă, întărirea porturilor și jurnal de securitate. BMEP582040S este extrem de rezistent în medii industriale: are o rezistență la vibrații de 3 gn, o rezistență la șocuri de 15 gn și o temperatură de funcționare cuprinsă între -25 și 60 °C. În plus față de protecția IP20, are numeroase certificări internaționale, inclusiv CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22 și TÜV. Modulul respectă standarde industriale stricte, cum ar fi IEC 61131-2, IEC 61010-2-201 și este rezistent la o serie de provocări de mediu: locație periculoasă Clasa I, Divizia 2; clasa Gx etanșă la gaz (ISA S71.04); clasa 3C4 etanșă la gaz (IEC 60721-3-3); clasa de protecție împotriva prafului 3S4; clasa de protecție împotriva nisipului 3S4; clasa de protecție împotriva sării 2; clasa de protecție împotriva mucegaiului 3B2; clasa de protecție împotriva sporilor fungici 3B2. De o importanță deosebită pentru aplicațiile de siguranță, BMEP582040S este conform cu SIL 3 (IEC 61508, IEC 61511), SILCL 3 (IEC 62061, ISO 13849-1 Categoria 4) și SIL 4 (EN 50126, EN 50128, EN 50129), ceea ce garantează cel mai înalt nivel de siguranță în aplicații critice.
Schneider Electric Modicon M580 - BMEP582040S - procesor de siguranță, SIL3, L2 DIO & RIO date tehnice
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului: Modul procesor
Material de impregnare: Acoperire conformă
Caracteristici suplimentare
Număr de rack-uri: 4
Capacitate procesor I/O local (discret): 2048 I/O
Capacitate procesor I/O local (analog): 512 I/O
Număr de canale specifice aplicației (rack local): 72
I/O specific aplicației: Contor, Control mișcare, Codificator SSI, Marcaj temporal precis, Conexiune serială, HART
Comenzi: Control proces, Control de siguranță
Canale de control: Bucle programabile
Tip conexiune integrată: 1 port de serviciu Ethernet TCP/IP, 2 porturi de rețea pentru dispozitive Ethernet TCP/IP, USB mini B
Număr de stații I/O la distanță: 8 - 2 rack-uri per stație la distanță
Număr de dispozitive distribuite: 64
Număr de dispozitive I/O de siguranță CIP: 16
Capacitate procesor modul de comunicare: 2 module de comunicație Ethernet, 16 module AS-Interface
Serviciu de comunicație: scaner DIO, scaner RIO
Descrierea memoriei
Flash extensibil, 4 GB pentru stocarea datelor
RAM integrat, memorie de sistem de 10 kB
RAM integrată, 8 MB pentru procesele de program
RAM integrată, 768 kB pentru procesele de date
RAM integrată, 2 MB pentru programe de securitate
RAM integrată, 512 KB pentru date de securitate
Structura aplicației
128 sarcini de eveniment
2 sarcini suplimentare
1 sarcină principală ciclică/periodică
1 sarcină rapidă periodică
1 sarcină de securitate periodică
Caracteristici de securitate cibernetică
Certificare Achilles
Prevenire DoS
IPSec
Jurnalizare SNMP
Suport protocol Syslog
Jurnal de audit
Firewall încorporat
Semnătură firmware
Protecție cu parolă
Consolidare port
Jurnal de securitate
Performanță
Număr de instrucțiuni pe secundă: 30 Kinst/ms 65% boolean + 35% aritmetică fixă
40 Kinst/ms 100% boolean
Consum de energie: 295 mA la 24 V CC
Fiabilitate MTBF: 775.000 H
Marcaj: CE
Caracteristici de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 15 gn
Temperatura aerului ambiant în timpul funcționării: -25...60 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
Altitudine de funcționare: 0...2000 m
2000...5000 m cu factor de reducere
Umiditate relativă: 5...95% la 55 °C, fără condensare Grad de protecție IP: IP20 Nivel de siguranță SIL 3 conform IEC 61508 SIL 3 conform IEC 61511p>
SILCL 3 conform IEC 62061
SILCL 3 conform ISO 13849-1 Categoria 4
SIL 4 conform EN 50126
SIL 4 conform EN 50128
SIL 4 conform EN 50129
Alimentare cu energie electrică
Alimentare internă cu energie electrică prin rack
LED-uri indicatoare de stare
1 LED (verde) procesor în funcțiune (RUN)
1 LED (roșu) eroare procesor sau sistem (ERR)
1 LED (roșu) eroare modul I/O (I/O)
1 LED (verde) descărcare în curs (DL)
1 LED (roșu) eroare card de memorie sau flash CPU (BACKUP)
1 LED (verde/roșu) ETH MS (starea configurației portului Ethernet)
1 LED (verde/roșu) Eth NS (starea rețelei Ethernet)
1 LED (verde) procesor în modul sigur (SRUN)
1 LED (verde) procesor în modul de întreținere (SMOD)
1 LED (roșu) Valori I/O suprascrise de utilizator (FORCED IO)
Greutate netă: 0,849 kg
