Vă prezentăm modulul procesor BMEP583020 de înaltă performanță din familia de produse Modicon M580 de la Schneider Electric, care reprezintă piatra de temelie a sistemelor moderne de automatizare industrială. Acest procesor autonom este proiectat pentru cele mai înalte cerințe de control, cu o capacitate de program de 12 MB și capacitatea de a gestiona până la 125 de dispozitive Ethernet, fiind ideal pentru controlul eficient al sistemelor industriale complexe. Modulul procesor BMEP583020 are capacități remarcabile de gestionare a I/O: cu 8 rack-uri I/O locale, poate gestiona până la 3072 de puncte I/O digitale și 768 analogice. Cele 108 canale specifice aplicației oferă o flexibilitate excepțională pentru o varietate de funcții specializate, cum ar fi comunicația serială, controlul mișcării, suportul protocolului HART, gestionarea codificatorului SSI, contoare și marcarea precisă a timpului. Funcția de control al procesului și buclele programabile asigură că modulul poate gestiona chiar și cele mai complexe sarcini de control. Procesorul BMEP583020 are opțiuni speciale de conectare: 1 port Ethernet TCP/IP pentru conectarea la serviciu, 2 porturi Ethernet TCP/IP pentru rețeaua de dispozitive și un conector USB mini B. Modulul poate gestiona 128 de dispozitive distribuite și are capacitatea de a suporta 8 module AS-Interface și 6 module de comunicare Ethernet. Serviciul de comunicare DIO scanner extinde și mai mult funcțiile încorporate. Configurația memoriei este impresionantă: 4 GB flash extensibil pentru stocarea datelor, 10 kB memorie de sistem, 12 MB zonă de programare și 1024 kB zonă de date. Structura aplicației permite gestionarea a 1 sarcină rapidă periodică, 2 sarcini auxiliare, 128 sarcini de eveniment și 1 sarcină master ciclică/periodică. Securitatea cibernetică joacă un rol cheie în modulul procesor Modicon M580: este certificat Achilles și include numeroase caracteristici de securitate, cum ar fi prevenirea DoS, IPSec, înregistrare SNMP, suport protocol Syslog, securitate la nivel de transport, jurnal de audit, firewall încorporat, semnătură firmware, protecție cu parolă, întărire porturi, comunicare securizată (HTTPS) și jurnal de securitate. Performanța procesorului este remarcabilă: viteză de procesare de 30 Kinst/ms (65% boolean + 35% aritmetică cu virgulă fixă) și 40 Kinst/ms (100% boolean). Consumul de curent al modulului este de 295 mA la o tensiune de alimentare de 24 V CC. Fiabilitatea MTBF este de 775.000 de ore, ceea ce indică o fiabilitate operațională excelentă pentru aplicații industriale. Marcajul CE garantează conformitatea cu standardele europene. LED-urile indicatoare de stare de pe modulul BMEP583020 oferă informații detaliate despre funcționarea acestuia: 1 LED verde indică funcționarea procesorului (RUN), 1 LED roșu indică o eroare a procesorului sau a sistemului (ERR), 1 LED roșu indică o eroare a modulului I/O (I/O), 1 LED verde indică procesul de descărcare (DL), 1 LED roșu indică o eroare a cardului de memorie sau a memoriei flash a procesorului (BACKUP), iar LED-urile verzi/roșii ETH MS și ETH NS indică starea configurației portului Ethernet și starea rețelei.

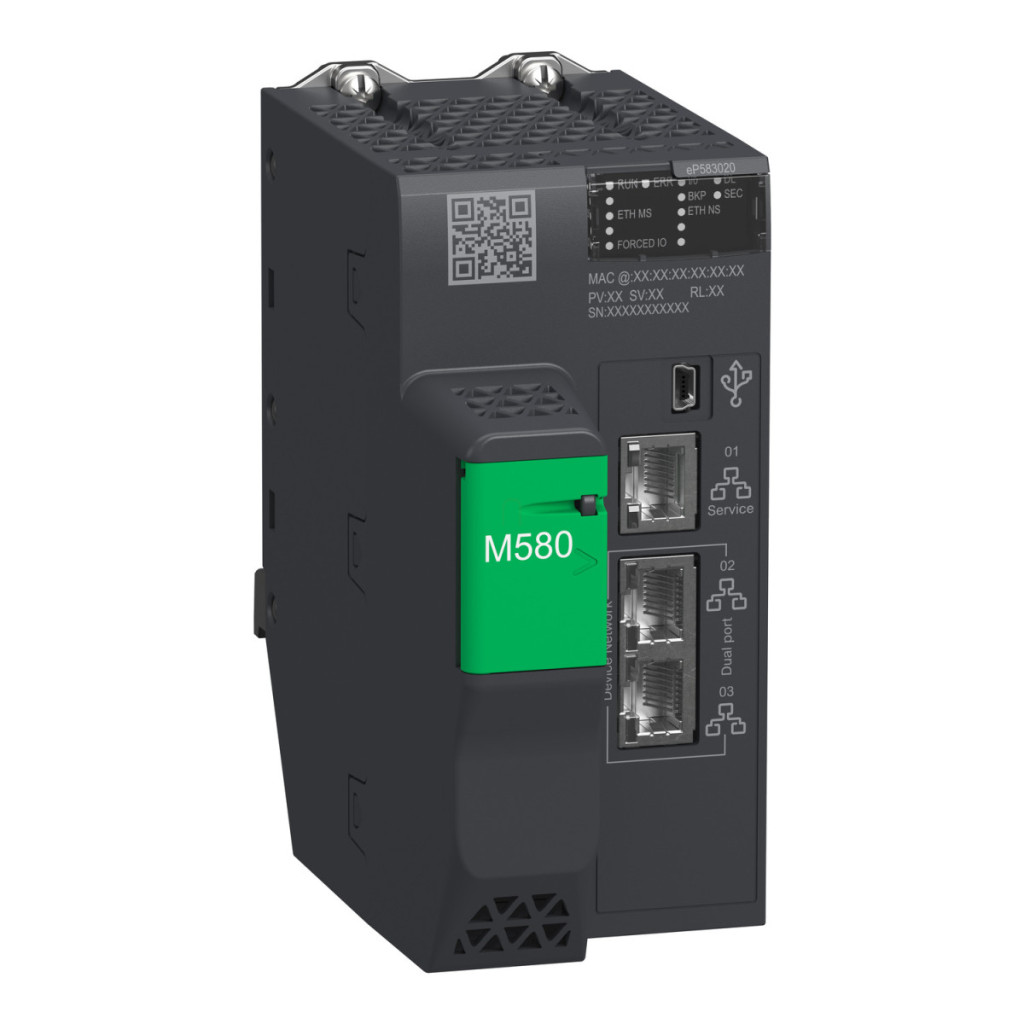

Schneider Electric Modicon M580 - BMEP583020 - Specificații tehnice procesor
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului sau al componentei: Modul procesor
Caracteristici suplimentare
Număr de rack-uri: 8
Capacitate procesor I/O local (digital): 3072 I/O
Capacitate procesor I/O local (analogic): 768 I/O
Număr de canale specifice aplicației (rack local): 108
I/O specific aplicației: Legătură serială, Control mișcare, HART, codificator SSI, contor, marcaj temporal precis
Comenzi: Control proces
Canale de control: Bucle programabile
Tip conexiune integrată: 1 Ethernet TCP/IP pentru port de service, 2 Ethernet TCP/IP pentru rețeaua dispozitivelor, USB mini B tip
Număr de dispozitive distribuite: 128
Capacitate procesor modul de comunicație: 8 module AS-Interface, 6 module de comunicare Ethernet
Serviciu de comunicare: scaner DIO
Descrierea memoriei: flash extensibil, 4 GB pentru stocarea datelor, RAM integrat, 10 kB pentru memoria de sistem, RAM integrat, 12 MB pentru programe, RAM integrat, 1024 kB pentru date
Structura aplicației: 1 sarcină rapidă periodică, 2 sarcini auxiliare, 128 sarcini de eveniment, 1 sarcină master ciclică/periodică
Securitate cibernetică: certificat Achilles, prevenire DoS, IPSec, înregistrare SNMP, suport protocol Syslog, securitate la nivel de transport, jurnal de audit, firewall încorporat, semnătură firmware, Protecție cu parolă, întărire porturi, comunicare securizată (HTTPS), jurnal de securitate
Număr de instrucțiuni pe milisecundă: 30 Kinst/ms 65% boolean + 35% aritmetică cu virgulă fixă, 40 Kinst/ms 100% boolean
Consum de energie: 295 mA la 24 V CC
Fiabilitate MTBF: 775.000 ore
Marcaj: CE
Mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Interval de temperatură de funcționare: 0...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere
Umiditate relativă: 5...95% la 55 °C fără condens
Grad de protecție IP: IP20
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5, interfață de tip 1 și tip 2, EN/IEC 61850-3, locație G
Caracteristici de mediu: Locație periculoasă Clasa I, Divizia 2
Alimentare:Alimentare internă prin rack LED-uri indicatoare de stare: 1 LED (verde) procesor în funcțiune (RUN), 1 LED (roșu) eroare procesor sau sistem (ERR), 1 LED (roșu) eroare modul I/O (I/O), 1 LED (verde) descărcare în curs (DL), 1 LED (roșu) eroare card memorie sau flash CPU (BACKUP), 1 LED (verde/roșu) ETH MS (stare configurație port Ethernet), 1 LED (verde/roșu) Eth NS (starea rețelei Ethernet)
Greutate netă: 0,849 kg
Dimensiuni
Dimensiuni modul CPU: 134,6 x 64,6 x 116 mm
