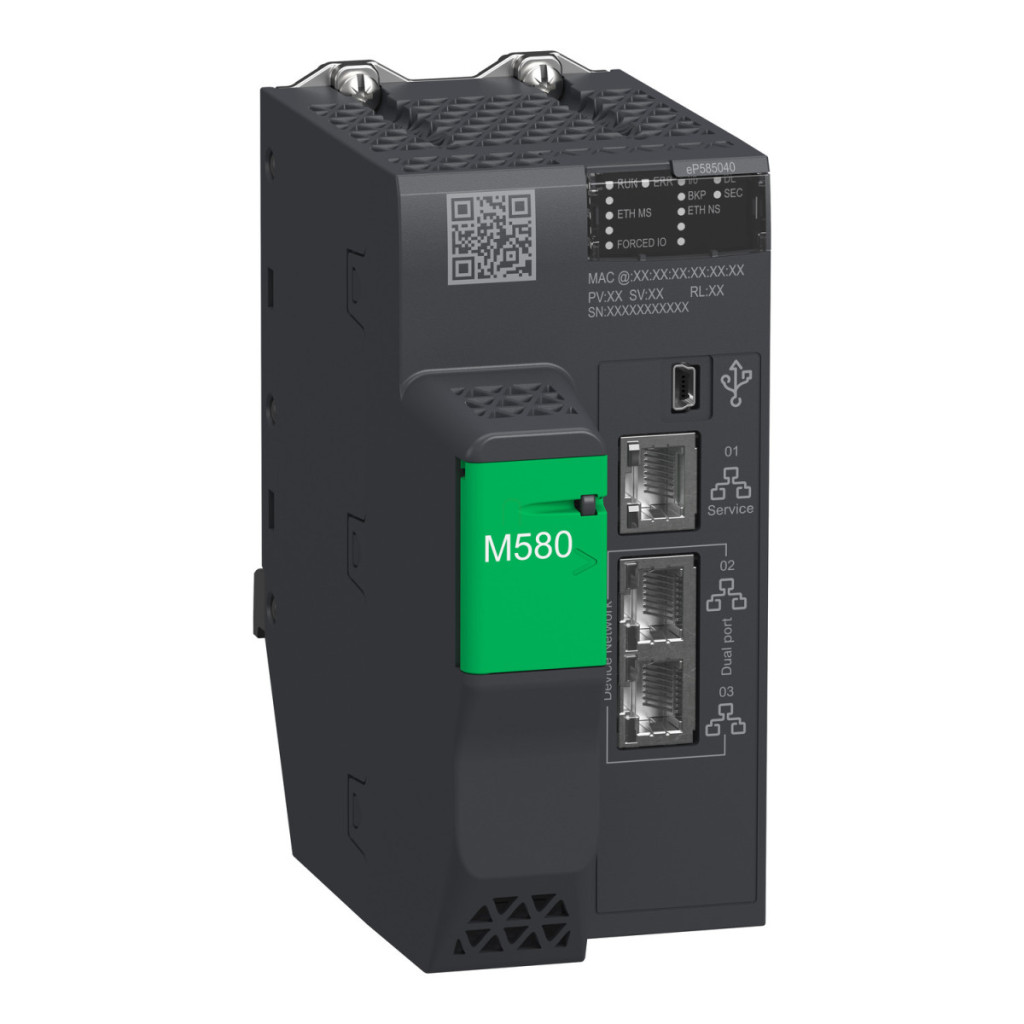

Schneider Electric Modicon M580 BMEP585040 este un modul procesor autonom de înaltă performanță, care oferă performanțe și fiabilitate remarcabile pentru sarcini de automatizare industrială. Acest procesor are 24 MB memorie de programare și poate gestiona până la 61 de dispozitive Ethernet și 31 de rack-uri I/O la distanță în sistemele X80 și Quantum, oferind o flexibilitate excepțională în medii industriale complexe. Procesorul BMEP585040 are o capacitate I/O impresionantă: până la 5120 de puncte I/O discrete și 1280 de puncte I/O analogice. Această capacitate permite gestionarea eficientă chiar și a celor mai complexe sisteme industriale. Modulul suportă 180 de canale specifice aplicației pe un rack local, inclusiv funcții de contorizare, codificatoare SSI, controlul mișcării, comunicație serială, protocol HART și marcare precisă a timpului. Acesta monitorizează și controlează procesele industriale utilizând bucle programabile, care oferă flexibilitate perfectă într-o varietate de aplicații. Modicon M580 BMEP585040 are o configurație excelentă a memoriei: pe lângă 24 MB de memorie RAM de programare, oferă 4096 kB de memorie de date, 10 kB de memorie de sistem și 4 GB de memorie flash extensibilă pentru stocarea datelor. De asemenea, excelează în ceea ce privește performanța de procesare: 40 Kinst/ms (65% operații logice și 35% operații aritmetice) sau 50 Kinst/ms pentru operații pur logice. Structura sa de aplicații permite executarea a 1 sarcină periodică rapidă, 128 sarcini bazate pe evenimente, 1 sarcină master ciclică/periodică și 2 sarcini suplimentare, facilitând implementarea chiar și a celor mai complexe sarcini de control. Capacitățile sale de comunicare sunt remarcabile: sunt disponibile 2 porturi Ethernet TCP/IP pentru conectarea în rețea a dispozitivelor, 1 port de serviciu Ethernet TCP/IP și un conector USB mini-B, iar acesta suportă și scanere DIO și RIO. Modulul poate gestiona până la 16 module AS-Interface și 6 module de comunicare Ethernet. Schneider Electric Modicon M580 BMEP585040 oferă caracteristici remarcabile de securitate cibernetică: Este certificat Achilles și acceptă prevenirea DoS, IPSec, înregistrarea SNMP, protocolul Syslog, securitatea stratului de transport, pista de audit, firewall încorporat, semnarea firmware-ului, protecția cu parolă, protecția porturilor, comunicarea securizată (HTTPS) și înregistrarea securității. Modulul este conform cu numeroase standarde industriale și deține cele mai importante certificări (CE, UL, CSA, RCM, EAC, Merchant Navy). De asemenea, este stabil din punct de vedere al caracteristicilor de mediu: temperatură de funcționare 0-60 °C, rezistență la vibrații 3g, rezistență la șocuri 30g și protecție IP20. Starea modulului este indicată de mai multe LED-uri, inclusiv funcționarea procesorului, erori, starea I/O, descărcare, starea memoriei și configurația portului Ethernet. BMEP585040 este extrem de fiabil, dovadă fiind ratingul MTBF de 775.000 de ore.
Date tehnice Modicon M580 BMEP585040
Caracteristici cheie
Familia de produse: Modicon M580
Tipul produsului: Modul procesor
Număr de piesă: BMEP585040
Caracteristici de performanță
Număr de rack-uri: 8
Capacitate procesor I/O local (discret): 5120 I/O
Capacitate procesor I/O local (analog): 1280 I/O
Număr de canale specifice aplicației (rack local): 180
Tipuri de I/O specifice aplicației: Contor, codificator SSI, control mișcare, Conexiune serială, HART, Marcaj temporal precis
Comenzi: Controlul procesului
Canale de control: Bucle programabile
Comunicare
Tipuri de conexiuni integrate: 1 port de serviciu Ethernet TCP/IP, 2 rețele de dispozitive Ethernet TCP/IP, USB mini B
Număr de stații I/O la distanță: 31 - 2 per stație la distanță rack
Număr de dispozitive distribuite: 64
Capacitatea procesorului modulelor de comunicare: 16 module AS-Interface, 6 module de comunicare Ethernet
Servicii de comunicare: scaner DIO, scaner RIO
Specificații memorie
Descriere memorie: 4 GB memorie flash extensibilă, 10 kB memorie RAM integrată, 24 MB memorie RAM integrată pentru programe, 4096 kB memorie RAM integrată pentru date
Structura aplicației: 1 sarcină periodică rapidă, 128 sarcini de eveniment, 1 sarcină master ciclică/periodică, 2 sarcini auxiliare
Caracteristici de securitate cibernetică
Certificare Achilles, prevenire DoS, IPSec, înregistrare SNMP, suport protocol Syslog, securitate la nivel de transport, pistă de audit, firewall încorporat, semnătură firmware, Protecție cu parolă, Protecție port, Comunicație securizată (HTTPS), Jurnal de securitate
Performanță
Număr de instrucțiuni pe milisecundă: 40 Kinst/ms 65% boolean + 35% aritmetică fixă, 50 Kinst/ms 100% boolean
Consum de energie: 300 mA la 24 V CC
Fiabilitate MTBF: 775.000 ore
Caracteristici de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 30 gn
Temperatură ambiantă de funcționare: 0...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere
Umiditate relativă: 5...95% la 55 °C, fără condens
Grad de protecție IP: IP20
Certificate și standarde
Directive: 2014/35/UE - Directiva privind tensiunea joasă, 2014/30/UE - Compatibilitate electromagnetică
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy
Standarde: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 Interfață tip 1 și tip 2, EN/IEC 61850-3 G locație
Caracteristici de mediu: Locație periculoasă Clasa I, Divizia 2
Caracteristici de funcționare
Alimentare: Alimentare internă prin rack
LED-uri indicatoare de stare: 1 LED (verde) procesor în funcțiune (RUN), 1 LED (roșu) eroare procesor sau sistem (ERR), 1 LED (roșu) eroare modul I/O (I/O), 1 LED (verde) descărcare în curs (DL), 1 LED (roșu) eroare card de memorie sau flash CPU (BACKUP), 1 LED (verde/roșu) ETH MS (starea configurației portului Ethernet), 1 LED (verde/roșu) Eth NS (starea rețelei Ethernet), 1 LED (verde) valori I/O suprascrise de utilizator (FORCED IO)
Caracteristici fizice
Greutate netă: 0,849 kg
Dimensiuni: Conform desenului
