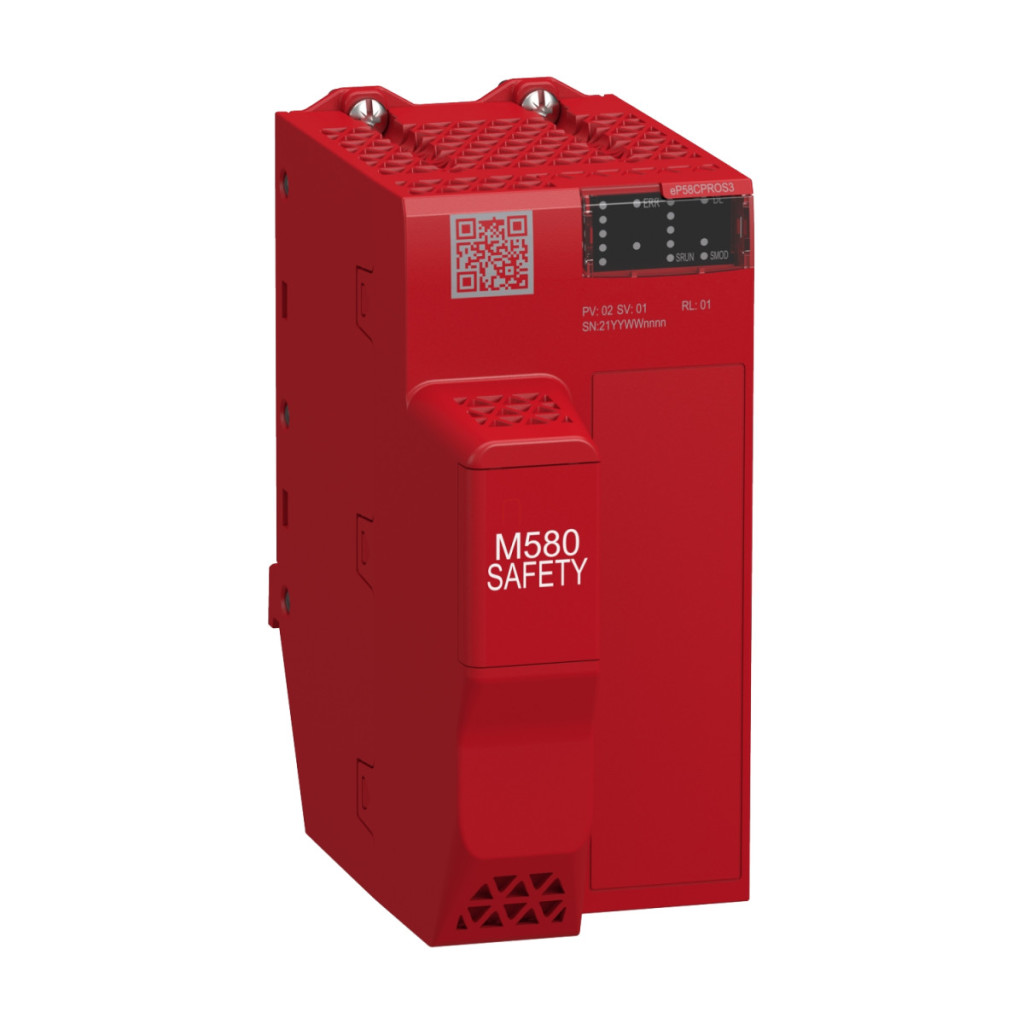

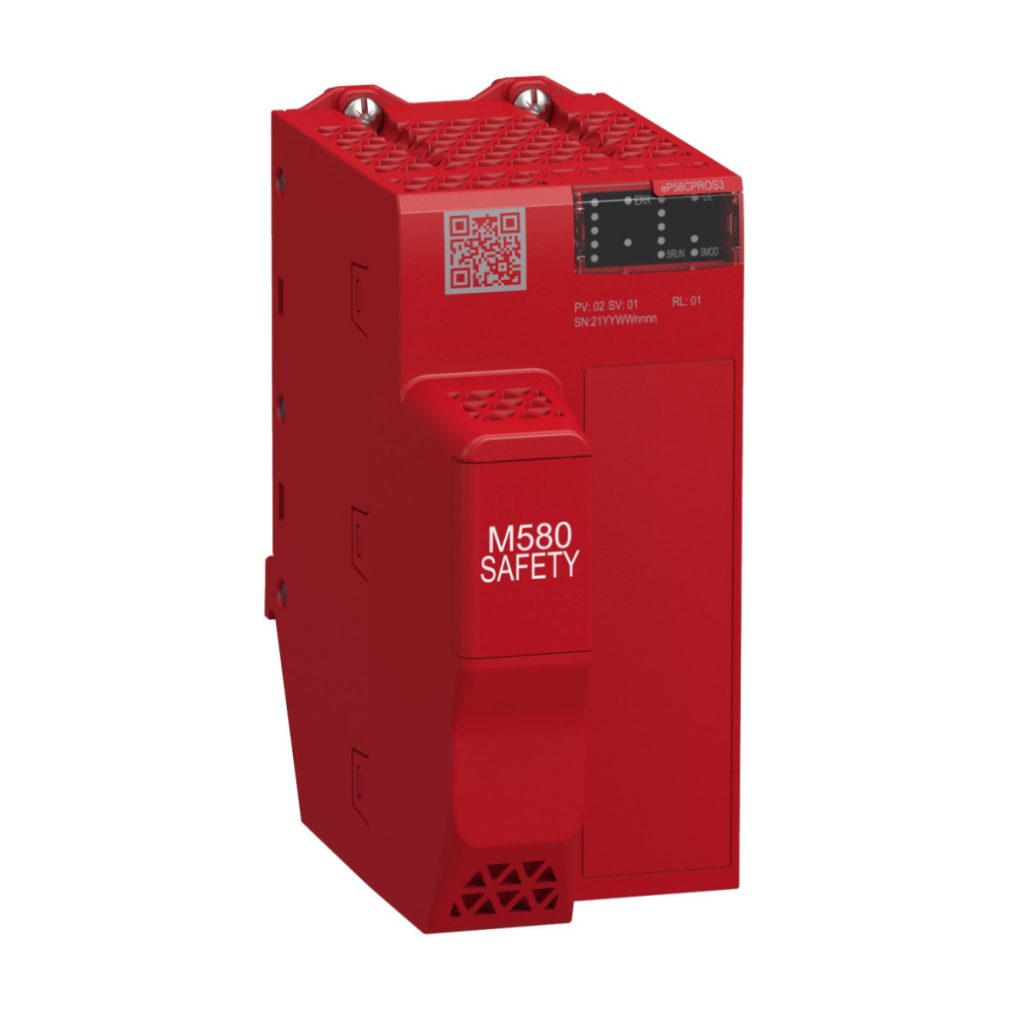

Schneider Electric Modicon M580 BMEP58CPROS3 este un modul coprocesor de siguranță autonom care asigură siguranța SIL3 (nivel de integritate a siguranței 3) în aplicații industriale critice. Acest modul procesor este conceput special pentru utilizarea în medii în care siguranța operațională maximă este esențială, cum ar fi fabricile care manipulează materiale periculoase, centralele electrice sau alte medii industriale cu risc ridicat. Modulul Modicon M580 BMEP58CPROS3 oferă o fiabilitate excelentă, demonstrată de valoarea MTBF (timpul mediu între defecțiuni) de 946.000 de ore. În timpul funcționării, consumă doar 295 mA de curent cu o sursă de alimentare de 24 V CC. Starea de funcționare a modulului este indicată de cinci LED-uri diferite: un LED verde RUN pentru funcționarea procesorului, un LED roșu ERR pentru erori ale procesorului sau ale sistemului, un LED verde DL pentru procesul de descărcare, un LED verde SRUN pentru modul de siguranță al procesorului și un LED verde SMOD pentru modul de întreținere al procesorului. Modulul este alimentat de la rack printr-o sursă de alimentare internă. Coprocesorul de siguranță Modicon M580 BMEP58CPROS3 funcționează în mod fiabil chiar și în condiții de mediu extreme. Poate fi utilizat într-un interval larg de temperaturi: temperatura de funcționare este între -25 °C și +60 °C, iar temperatura de depozitare este între -40 °C și +85 °C. În ceea ce privește umiditatea relativă, poate rezista la valori între 5 și 95% la 55°C fără condens. Altitudinea de funcționare este nelimitată între 0 și 2000 de metri și între 2000 și 5000 de metri cu un factor de reducere a puterii. Are protecție IP20 și se caracterizează prin rezistență la vibrații de 3 gn și rezistență la șocuri de 15 gn. Modulul este echipat cu un strat protector (acoperire conformă) pentru o protecție sporită împotriva influențelor mediului. Produsul are, de asemenea, o serie de capacități de rezistență la mediul înconjurător: potrivit pentru utilizare în locații periculoase (Clasa I, Divizia 2), etanș la gaze (clasa Gx conform ISA S71.04, clasa 3C4 conform IEC 60721-3-3), etanș la praf (clasa 3S4 conform IEC 60721-3-3), etanș la nisip (clasa 3S4 conform IEC 60721-3-3), rezistent la sare (Nivel 2 conform IEC 68252), rezistent la mucegai (Clasa 3B2 conform IEC 60721-3-3) și rezistent la spori fungici (Clasa 3B2 conform IEC 60721-3-3). Modulul BMEP58CPROS3 are o greutate netă de 0,849 kg și se potrivește perfect în sistemul de rack Modicon M580 din punct de vedere al dimensiunilor. Dimensiunile exacte necesare pentru instalarea modulului sunt detaliate în fișa tehnică a produsului, inclusiv spațiul necesar pentru montarea în rack și instalarea în dulap.
Date tehnice Modicon M580 BMEP58CPROS3
Caracteristici principale
Familia de produse: Modicon M580
Tip componentă: Modul procesor
Date suplimentare
Consum curent: 295 mA la 24 V CC
Fiabilitate MTBF: 946.000 ore
Marcaj: CE
Caracteristici de mediu
Rezistență la vibrații: 3 gn
Rezistență la șocuri: 15 gn
Temperatură de funcționare: -25...60 °C
Temperatură de depozitare: -40...85 °C
Altitudine de funcționare: 0...2000 m, 2000...5000 m cu factor de reducere a puterii
Umiditate relativă: 5…95 % la 55 °C fără condensare
Protecție IP: IP20
Directive și certificări
Directive: 2014/30/UE - compatibilitate electromagnetică, 2006/42/CE - mașini, 2014/34/UE - directiva ATEX
Certificări de produs: CE, UL, CSA, RCM, EAC, Merchant Navy, ATEX Zona 2/22, IECEx Zona 2/22, TÜV
Standarde
EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 Nr. 61010-2-201, IACS E10, EN/IEC 61000-6-5 (tipuri de interfață 1 și 2), EN/IEC 61850-3 (locație G), EN/IEC 60079-0
Caracteristici de rezistență la mediu
Locație periculoasă: Clasa I, Divizia 2
Rezistență la gaze: Clasa Gx (conform ISA S71.04), Clasa 3C4 (conform IEC 60721-3-3)
Rezistență la praf, nisip și sare: Clasa 3S4 (conform IEC 60721-3-3), nivel de rezistență la sare 2 (conform IEC 68252)
Rezistență la mucegai și ciuperci: Clasa 3B2 (conform IEC 60721-3-3)
Caracteristici de siguranță
Tratament de protecție: Acoperire conformă
Nivel de siguranță: SIL 3, PL = e
Caracteristici operaționale
Alimentare: Alimentare internă prin rack
LED-uri indicatoare de stare: 1 LED (verde) funcționare procesor (RUN), 1 LED (roșu) eroare procesor sau sistem (ERR), 1 LED (verde) descărcare în curs (DL), 1 LED (verde) procesor în modul sigur (SRUN), 1 LED (verde) procesor în modul de întreținere (SMOD)
Greutate netă: 0,849 kg
