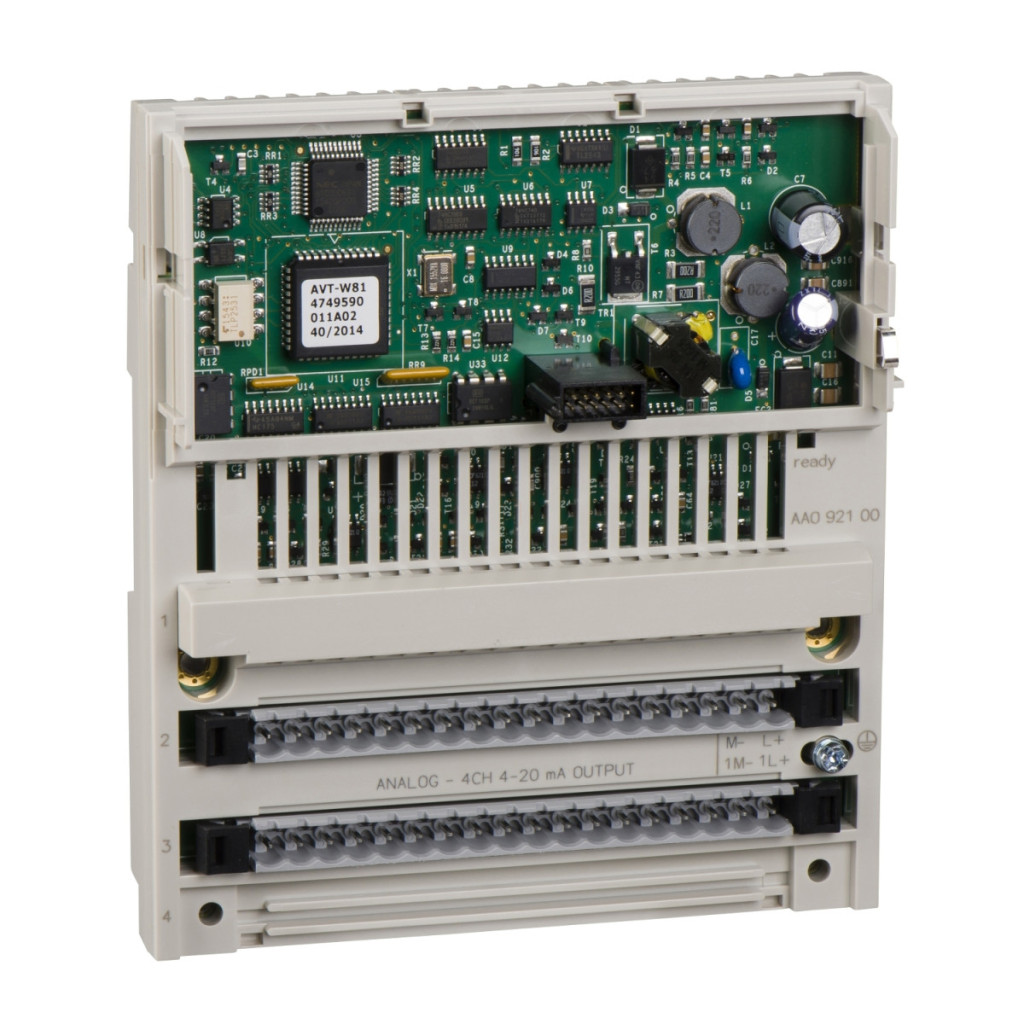

Modulul de ieșire analogică distribuită Schneider Electric Modicon Momentum 170AAO92100 este o componentă de automatizare versatilă și performantă pentru sistemele industriale de control al proceselor. Această bază modulară de ieșire analogică oferă 4 canale de ieșire independente capabile să furnizeze semnale de ieșire de curent de 4-20 mA sau de tensiune de ±10 V către actuatoarele conectate. Modulul 170AAO92100 are parametri tehnici excelenți, printre care se remarcă formatul complet de date semnate pe 16 biți, care permite un control extrem de precis. Modulul funcționează cu o precizie impresionantă: precizie de ±0,2% din scala completă la 25 °C în modul de ieșire de tensiune și precizie de ±0,4% din scala completă la 25 °C în modul de curent. Timpul de actualizare de 2 milisecunde asigură un răspuns rapid la schimbările de proces, ceea ce poate fi esențial în aplicațiile sensibile la timp. Capacitatea maximă de încărcare este de cel puțin 1 kOhm pentru ieșirea de tensiune și de până la 0,6 kOhm pentru ieșirea de curent, în timp ce capacitatea maximă de încărcare poate fi de 1 µF. Modicon Momentum 170AAO92100 are caracteristici avansate de protecție, inclusiv o siguranță internă de 2 A cu acțiune lentă, protecție la scurtcircuit în circuitul de tensiune și protecție internă la polaritate inversă. Există o izolație de 500 V CA între canale și pământ (testată timp de 1 minut), ceea ce crește semnificativ siguranța operațională. Tensiunea admisibilă în mod comun este de 250 V 47-63 Hz CA sau CC între canale și pământ. Modulul are trei moduri de funcționare în caz de defecțiune: menținere, resetare la scară completă sau resetare la zero. 170AAO92100 are o funcție de diagnosticare încorporată care utilizează 4 LED-uri pentru a indica starea canalelor, facilitând depanarea și monitorizarea sistemului. Modulul necesită o sursă de alimentare externă de +/- 30 V CC sau 24 V CC, cu un consum de curent de 150 mA la 24 V CC (actuator) sau 530 mA la 24 V CC (bază). Consumul maxim de energie este de 8,5 W. Modulul Schneider Electric Modicon Momentum 170AAO92100 are dimensiuni compacte (125 mm înălțime, 141,5 mm lățime, 47,5 mm adâncime) și un format standard, ceea ce îl face ușor de integrat în sistemele existente. Modulul poate fi montat pe perete folosind șuruburi de 4x25 mm. Dispozitivul este certificat UL și CSA și respectă standardele industriale stricte, conform marcajului CE. Produsul este rezistent la interferențe electrice: este protejat împotriva descărcărilor electrostatice de 4 kV la contact și 8 kV în aer, în conformitate cu IEC 801-2, precum și împotriva câmpurilor electromagnetice de 10 V/m 80-1000 MHz, în conformitate cu IEC 801-3. Intervalul său de temperatură de funcționare este de 0-60 °C, temperatura de depozitare este de -40-85 °C, umiditatea relativă este de 95% (fără condens) și poate fi utilizat la altitudini de până la 5000 de metri deasupra nivelului mării.
Schneider Electric Modicon Momentum - 170AAO92100 date tehnice
Caracteristici generale
Familia de produse: Platforma de automatizare Modicon Momentum
Tipul produsului: Bază de ieșiri analogice
Specificații tehnice
Număr de ieșiri analogice: 4
Format date: 16 biți cu semn
Intervale de ieșire analogică:
- +/- 10 V 12 biți + semn >= 1 kOhm
- 4...20 mA 12 biți + semn <= 0,6 kOhm
Capacitate maximă de încărcare: 1 µF
Eroare de precizie absolută:
- +/- 0,2% din scala completă +/- 10 V 25 °C
- +/- 0,25% din scala completă +/- 10 V 60 °C
- +/- 0,4% din scala completă 4...20 mA la 25 °C
- +/- 0,5 % scala completă la 4...20 mA 60 °C
Deriva de temperatură:
- 10 %oFS/°C +/- 10 V 60 °C
- 30 %oFS/°C 4...20 mA 60 °C
Timp de actualizare: 2 ms
Scala completă:
- 10 V +/- 10 V
- 2 mA 4...20 mA
Stare de defect: Menținere, Resetare la scala completă, Resetare la zero
Izolație între canale și pământ: 500 V c.a. timp de 1 minut
Consum maxim de energie: 8,5 W
Tip de protecție: Siguranță internă de 2 A cu acțiune lentă
Protecție la scurtcircuit la ieșire: Încorporată în circuitul de tensiune
Cerințe privind sursa de alimentare externă: +/- 30 V c.c., 24 V c.c.
Tensiune admisibilă în mod comun: 250 V 47...63 Hz c.a. între canale și pământ, 250 V 47...63 Hz CC
Protecție la polaritate inversă: Internă
Marcaj: CE
Indicație locală: 4 LED-uri pentru starea canalului
Consum de curent: 150 mA 24 V CC actuator, 530 mA 24 V CC bază
Format modul: Standard
Caracteristici fizice
Înălțime: 125 mm
Lățime: 141,5 mm
Adâncime: 47,5 mm
Condiții de mediu
Certificări ale produsului: UL, CSA
Grad de protecție: TC
Protecție împotriva descărcărilor electrostatice: 4 kV contact conform IEC 801-2, 8 kV aer conform IEC 801-2
Protecție împotriva câmpurilor electromagnetice: 10 V/m 80...1000 MHz conform IEC 801-3
Temperatura ambiantă de funcționare: 0...60 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 95% fără condens Altitudine de funcționare: <= 5000 m
