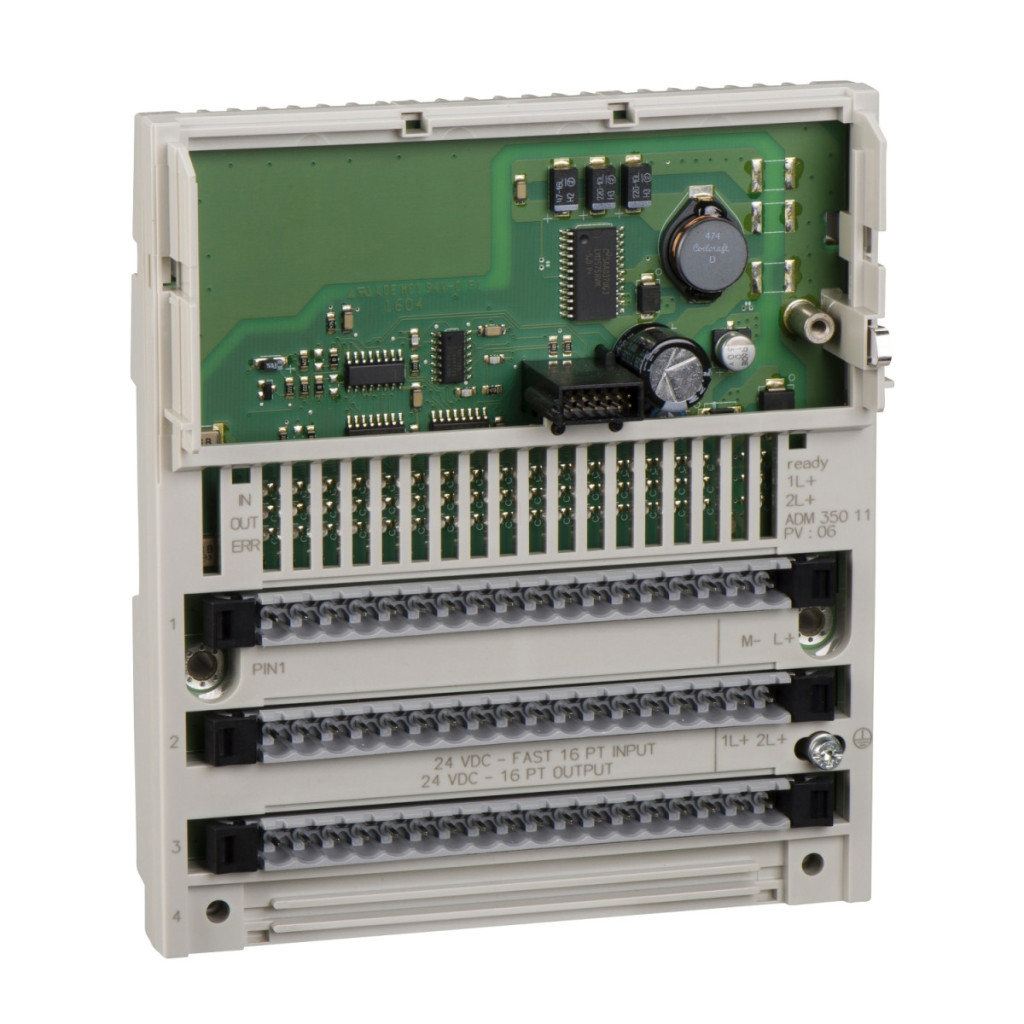

Schneider Electric Modicon Momentum 170ADM39030 este un modul I/O discret versatil, cu 10 canale de intrare și 8 canale de ieșire, fiind alegerea ideală pentru sistemele de automatizare industrială. Acest dispozitiv modular face parte din platforma de automatizare Modicon Momentum, care oferă o soluție flexibilă și eficientă pentru o varietate de aplicații industriale. Modulul oferă 10 intrări discrete care respectă standardul IEC 1131-2 Tip 1 și funcționează cu logică pozitivă. Intervalul de tensiune de intrare este de 11-30 V CC, unde starea 0 este garantată între -3 și 5 V, în timp ce starea 1 este garantată între 11 și 30 V. Curentul de intrare este de maximum 1,2 mA în starea 0 și de minimum 2,5 mA în starea 1. Rezistența de intrare este de 4 kOhm, ceea ce asigură o funcționare stabilă. Timpul de răspuns este de 2,2 ms la trecerea de la starea 0 la starea 1 și de 3,3 ms la trecerea de la starea 1 la starea 0, asigurând timpi de răspuns rapizi pentru procesele automatizate. Cele 8 ieșiri discrete sunt relee normal deschise, ceea ce oferă o mare flexibilitate în comutarea diferitelor sarcini. Intervalul de tensiune de ieșire este foarte larg, 20-115 V CC sau 24-230 V CA, ceea ce îl face potrivit pentru controlul unei game largi de dispozitive. Curentul de ieșire variază în funcție de tipul de sarcină și tensiune: la 115 V, maximum 0,15 mA pentru sarcini inductive și maximum 0,5 mA pentru sarcini rezistive; la 24 V, maxim 1 mA pentru sarcini inductive și maxim 2 mA pentru sarcini rezistive, cu un curent minim de 0,005 A la 24 V. Curentul maxim de scurgere este de 1 mA în circuitul de ieșire la 230 V. Durata de viață mecanică a releelor este de 30 de milioane de cicluri de comutare, în timp ce durata de viață electrică este de 100.000 de cicluri cu sarcină inductivă. Timpul de răspuns al ieșirii este de 10 ms la 60 Hz atât pentru pornire, cât și pentru oprire. Modulul are o tensiune nominală de alimentare de 24 V CC și o gamă de frecvență a rețelei de 47-63 Hz. Dispozitivul are protecție TC, iar tensiunea de izolare între canale și magistrală este de 500 V CA. Consumul de energie este de 5,5 W în condiții normale și de 8,5 W maxim. Un avantaj suplimentar al modulului este că are protecție cu siguranță: siguranță cu acțiune rapidă de 4 A pentru tensiunea de intrare, siguranță cu acțiune lentă de 8 A per grup pentru tensiunea de ieșire și siguranță cu acțiune rapidă de 375 mA pentru tensiunea de funcționare. Produsul are marcajul CE, care garantează conformitatea cu standardele europene. Modulul are un design compact, cu dimensiuni de 47,5 mm adâncime, 141,5 mm înălțime și 125 mm lățime, și o greutate de numai 0,26 kg. Intervalul de temperatură de funcționare este de 0-60 °C, iar intervalul de temperatură de depozitare este de -40-85 °C. Umiditatea relativă poate fi de până la 95% fără condens. Dispozitivul este rezistent la descărcări electrostatice (4 kV la contact și 8 kV în aer, conform IEC 801-2) și la câmpuri electromagnetice (10 V/m între 80-1000 MHz, conform IEC 801-3). Altitudinea maximă de funcționare este de 5000 m. Modulul poate fi montat pe perete, conform desenelor de instalare, folosind șuruburi de 4 x 25 mm.
Schneider Electric Modicon Momentum - 170ADM39030 date tehnice
Caracteristici cheie
Familia de produse: Platforma de automatizare Modicon Momentum
Tipul produsului: Bază I/O cu releu discret DC
Grupuri de canale: 1 grup cu 10 intrări, 2 grupuri cu câte 4 ieșiri fiecare
Număr de intrări discrete: 10, conform standardului IEC 1131-2 Tip 1
Logică intrare discretă: Pozitivă
Tensiune intrare discretă: 11...30 V CC
Număr de ieșiri discrete: 8
Tip ieșire discretă: Releu, normal deschis
Tensiune ieșire discretă: 20...115 V CC, 24...230 V CA
Manipulare de protecție: TC
Date tehnice suplimentare
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de intrare: -3...30 V
Frecvența rețelei: 47...63 Hz
Tensiune garantată în starea 0: -3...5 V
Tensiune garantată în starea 1: 11...30 V
Curent garantat în starea 0: <= 1,2 mA
Curent garantat în starea 1: >= 2,5 mA
Rezistență de intrare: 4 kOhm
Caracteristici de ieșire
Curent de ieșire discret:
<= 0,15 mA 115 V inductiv
<= 0,5 mA 115 V rezistiv
<= 1 mA 24 V inductiv
<= 2 mA 24 V rezistiv
>= 0,005 A 24 V
Curent maxim de scurgere: 1 mA la 230 V (în circuitul de ieșire)
Durată de viață mecanică: 30.000.000 de cicluri
Durată de viață electrică: 100.000 de cicluri cu sarcină inductivă
Timp de răspuns
Timp de răspuns:
10 ms la 60 Hz de la 0 la 1 la ieșire
10 ms la 60 Hz de la 1 la 0 la ieșire
2,2 ms de la 0 la 1 la intrare
3,3 ms de la starea 1 la 0 la intrare
Caracteristici fizice
Izolarea între canale și magistrală: 500 V c.a.
Disiparea puterii: 5,5 W, <= 8,5 W
Tip de protecție: Ne protejat
Valori atribuite siguranțelor:
4 A pentru tensiunea de intrare cu acțiune rapidă
8 A pentru tensiunea de ieșire cu acțiune lentă per grup
375 mA pentru tensiunea de funcționare cu acțiune rapidă
Marcaj: CE
Dimensiuni
Adâncime: 47,5 mm
Înălțime: 141,5 mm
Lățime: 125 mm
Greutate netă: 0,26 kg
Condiții de mediu
Certificări ale produsului: UL, CSA
Rezistență la descărcări electrostatice: 4 kV contact, 8 kV aer (conform IEC 801-2)
Rezistență la câmpuri electromagnetice: 10 V/m 80...1000 MHz (conform IEC 801-3)
Temperatura ambiantă în timpul funcționării: 0...60 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C Umiditate relativă: 95% fără condens Altitudine de funcționare: <= 5000 m
