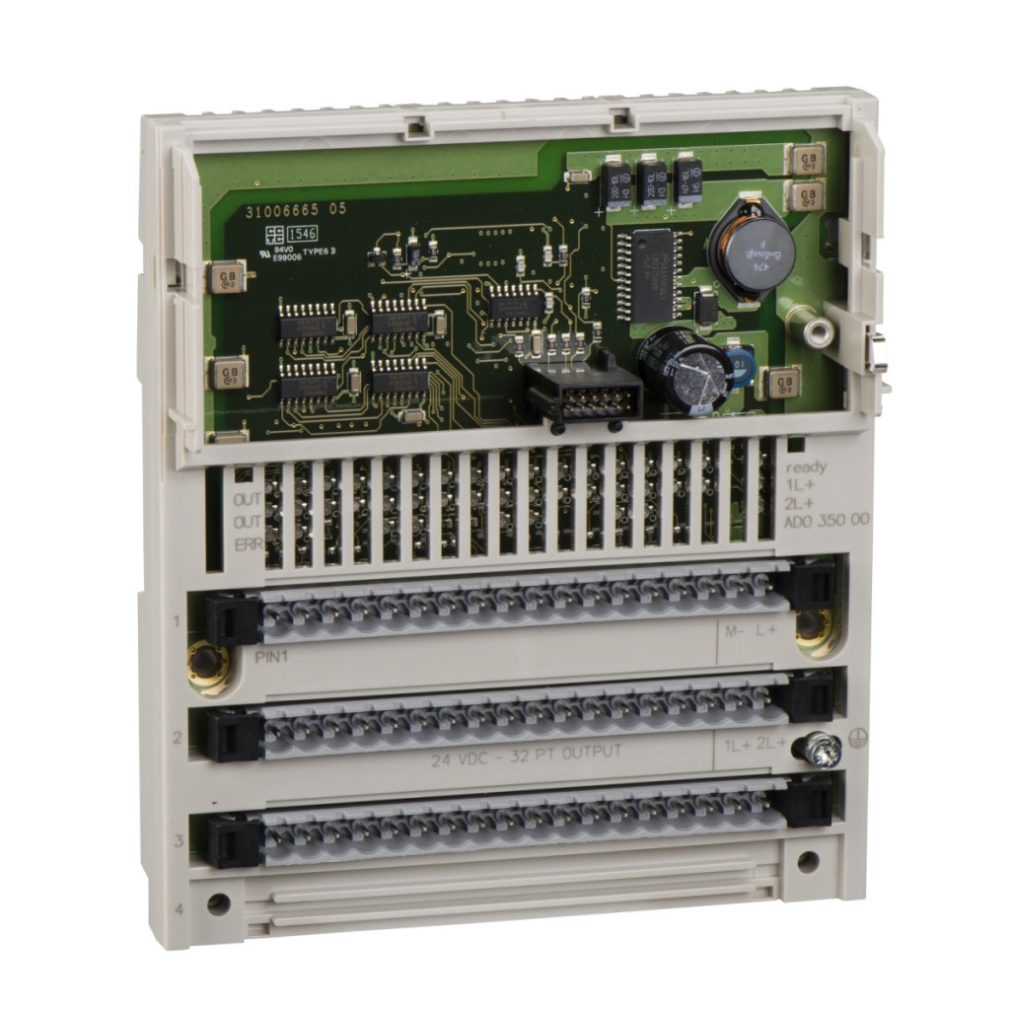

Schneider Electric Modicon Momentum 170ADO35000 este un modul de comutare solid-state de înaltă calitate, cu 32 de ieșiri discrete, ceea ce îl face o alegere ideală pentru sistemele de automatizare industrială. Acest dispozitiv de ultimă generație a fost dezvoltat ca parte a platformei de automatizare Modicon Momentum și oferă performanțe remarcabile pentru o gamă largă de aplicații industriale. Modulul 170ADO35000 este utilizat în principal ca bază de ieșiri discrete în medii de 24 V CC. Dispozitivul are 32 de comutatoare cu semiconductori, împărțite în două grupuri cu câte 16 ieșiri fiecare. Fiecare canal poate suporta un curent de 0,5 A, în timp ce întregul modul poate transmite până la 16 A. Capacitatea maximă de încărcare a fiecărui grup este de 8 A. Ieșirile sunt protejate electronic împotriva scurtcircuitelor, ceea ce crește semnificativ siguranța operațională și reduce timpul de întreținere. Modulul are un timp de comutare extrem de rapid, de numai 0,1 ms, la trecerea de la 0 la 1 și de la 1 la 0. Modicon Momentum 170ADO35000 are o serie de caracteristici de siguranță și performanță. Există o izolație de 500 V c.a. între canale și magistrală, care oferă o protecție excelentă. Căderea maximă de tensiune este mai mică de 0,5 V la 0,5 A în starea 1, ceea ce permite un consum eficient de energie. Modulul dispune, de asemenea, de protecție la suprasarcină și un curent de scurgere maxim de numai 1 mA la 24 V c.c. Curentul de pornire este de 5 A pentru o durată de 1 ms. Modulul este protejat TC, ceea ce îl face rezistent la diverse influențe ambientale. Disiparea puterii este de obicei de 6 W, cu un maxim de 7,5 W. Dispozitivul are marcajul CE, ceea ce garantează conformitatea cu standardele europene relevante. Ca parte a designului său ușor de utilizat, 170ADO35000 este echipat cu 32 de LED-uri pentru a indica starea canalelor, ceea ce facilitează depanarea și monitorizarea sistemului. Consumul de energie este de numai 250 mA la 24 V CC. Modulul are un design compact, măsurând 47,5 mm (adâncime) x 141,5 mm (înălțime) x 125 mm (lățime). Cântărește numai 0,21 kg, ceea ce facilitează instalarea și manipularea. Compatibilitatea completă cu platforma Momentum asigură integrarea perfectă în sistemele de automatizare existente, făcând din Schneider Electric Modicon Momentum 170ADO35000 o alegere excelentă dacă aveți nevoie de un modul de ieșire discret fiabil și versatil.
Modicon Momentum - 170ADO35000 date tehnice
Caracteristici cheie
Familia de produse: Platforma de automatizare Modicon Momentum
Tipul produsului: Bază de ieșiri discrete DC
Grupuri de canale: 2 grupuri, fiecare cu 16 ieșiri
Număr de ieșiri discrete: 32
Tip ieșire discretă: Comutator cu semiconductori
Tensiune ieșire discretă: 24 V DC
Curent pe canal: 0,5 A
Protecție la scurtcircuit: Ieșirile sunt protejate electronic
Manipulare de protecție: TC
Date suplimentare
Tensiune nominală de funcționare [Ue]: 24 V CC
Curent de ieșire discret: 16 A pe modul, 8 A pe grup
Curent de scurgere maxim: 1 mA la 24 V CC
Supra-curent: 5 A timp de 1 ms
Cădere maximă de tensiune: <0,5 V la 0,5 A în starea 1
Protecție la suprasarcină la ieșire:Ieșirile sunt protejate electronic Timp de răspuns: 0,1 ms de la starea 0 la starea 1, 0,1 ms de la starea 1 la starea 0 Izolare între canale și magistrală: 500 V c.a. Disipare de putere: De obicei 6 W, maxim 7,5 W Marcaj: 500 V CA
Disipare de putere: De obicei 6 W, maxim 7,5 W
Marcaj: CE
Indicație locală: 32 LED-uri pentru indicarea stării canalului
Consum de curent: 250 mA la 24 V c.c.
Caracteristici fizice
Adâncime: 47,5 mm
Înălțime: 141,5 mm
Lățime: 125 mm
Greutate netă: 0,21 kg
Parametri de mediu
Certificări ale produsului: CSA, UL
Protecție împotriva descărcărilor electrostatice: 4 kV contact conform IEC 801-2, 8 kV aer conform IEC 801-2
Protecție împotriva câmpurilor electromagnetice: 10 V/m 80...1000 MHz conform IEC 801-3
Temperatura ambiantă de funcționare: 0...60 °C
Temperatura ambiantă de depozitare: -40...85 °C Umiditate relativă: 95% fără condens Altitudine de funcționare: <= 5000 m
