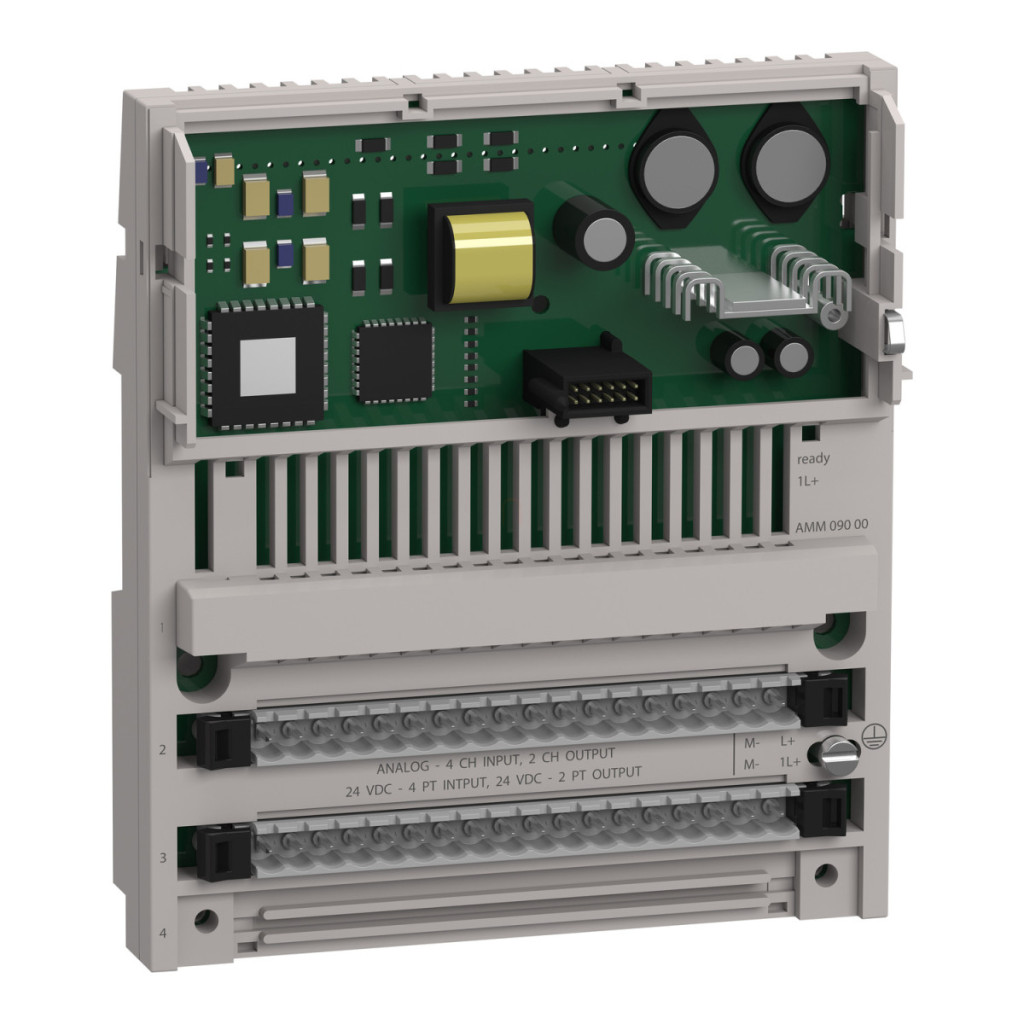

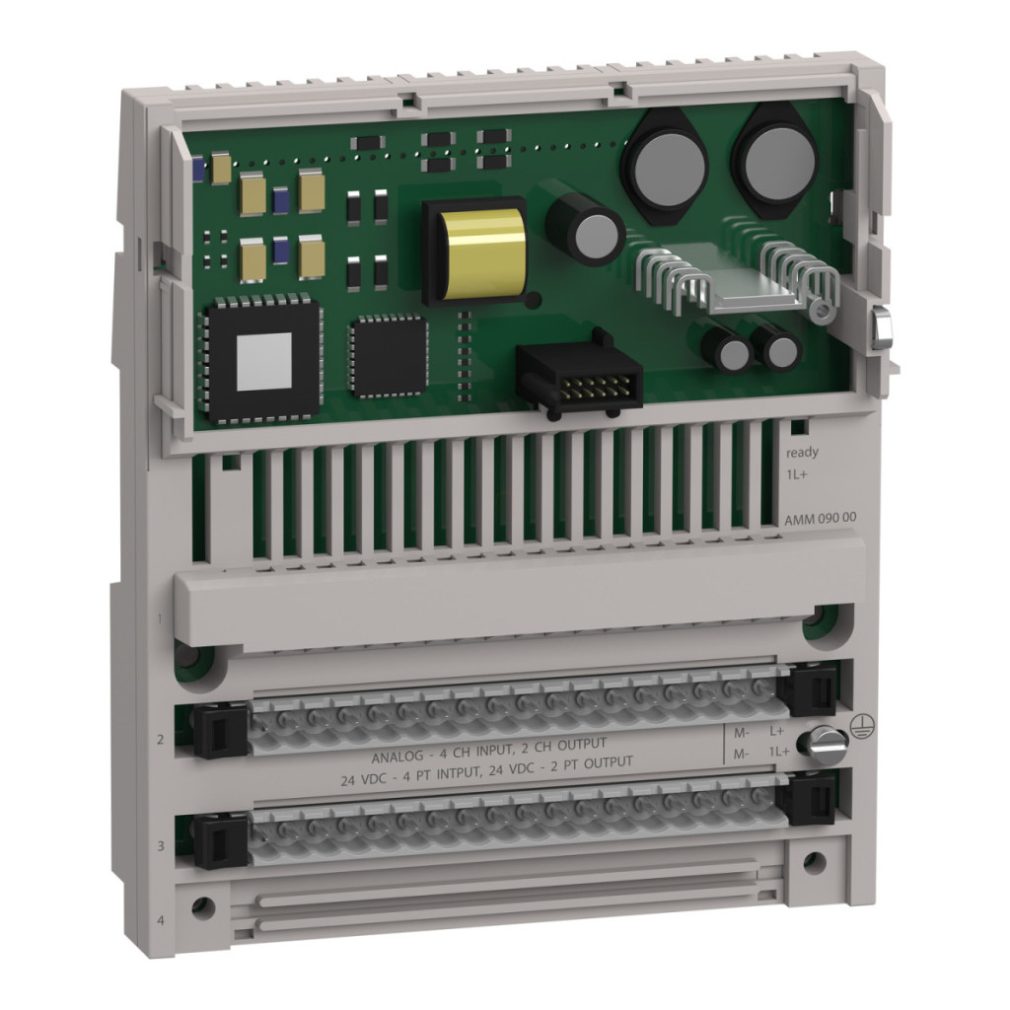

Schneider Electric Modicon Momentum 170AMM09000 este un modul I/O analogic/discret distribuit extrem de versatil, ideal pentru sarcini complexe de automatizare industrială. Ca parte a platformei de automatizare Modicon Momentum, acest modul avansat oferă o gamă largă de opțiuni de intrare și ieșire într-un singur dispozitiv compact, oferind o soluție optimă pentru diverse aplicații industriale care necesită atât gestionarea semnalelor analogice, cât și a celor digitale. Bogăția modulului 170AMM09000 rezidă în diversele sale canale I/O: include 4 intrări discrete, 2 ieșiri discrete, 4 intrări analogice diferențiale și 2 ieșiri analogice. Această configurație a canalelor permite conectarea simultană a mai multor senzori și actuatori, reducând numărul de componente hardware necesare și simplificând proiectarea sistemului. Intrările discrete funcționează la 24 V CC, utilizează logica pozitivă și sunt conforme cu standardul IEC 1131-2 Tip 1. Ieșirile discrete sunt de tip tranzistor, cu logică pozitivă, curent de 1 A pe punct, curent de 2 A pe grup sau pe modul. Intrările analogice sunt de tip diferențial și acceptă diferite intervale de măsurare: +/- 10 V, +/- 5 V, +/- 20 mA, 1...5 V și 4...20 mA. Ieșirile analogice sunt disponibile în intervalele +/- 10 V și 0...20 mA, ambele cu rezoluție de 12 biți. Modulul are caracteristici de precizie remarcabile, inclusiv o consistență excelentă a conversiei, care este de +/- 0,02% (+/- 10 V) pentru circuitele de intrare analogice și +/- 0,04% (pentru alte intervale). Funcționează fiabil în diverse condiții de temperatură, cu o eroare de conversie de numai +/- 0,35% la 25 °C pentru ieșirile analogice și valori chiar mai mici pentru intrările analogice. Modulul are o respingere excelentă a modului comun (> 54 dB) pe circuitul de intrare analogică, ceea ce crește și mai mult precizia măsurătorilor chiar și în medii industriale zgomotoase. Intrările analogice au un timp de conversie de 10 ms, iar ieșirile analogice au un timp de conversie de 1 ms, asigurând timpi de răspuns rapizi în procesele de control. Modulul 170AMM09000 are un design robust și numeroase caracteristici de protecție. Ieșirile discrete sunt protejate împotriva scurtcircuitelor și suprasolicitării. Intrările analogice sunt protejate împotriva supratensiunii: -50...50 V <= 100 s și -30...30 V pentru circuitele de intrare analogice de 24 V. Modulul asigură o tensiune de izolare de 500 V între I/O analogice și tensiunea de funcționare, precum și între tensiunea de funcționare și I/O-uri în raport cu masa. În ceea ce privește compatibilitatea electromagnetică, modulul este rezistent la descărcări electrostatice (4 kV contact și 8 kV aer conform IEC 801-2) și câmpuri electromagnetice (10 V/m 80...1000 MHz conform IEC 801-3). Intervalul său de temperatură de funcționare este de 0-60 °C, iar intervalul de temperatură de depozitare este de -40...85 °C. Modulul este ușor de instalat și conectat, poate fi montat pe perete (cu șuruburi de 4 x 25 mm) și are 2 conectori pentru blocuri terminale detașabile. Indicarea locală a stării este asigurată de 8 LED-uri care afișează starea canalelor. Este marcat CE și respectă standardele UL, CSA și FM Clasa 1 Divizia 2. Dimensiunile sale compacte (adâncime: 47,5 mm, înălțime: 125 mm, lățime: 141,5 mm) permit instalarea cu economie de spațiu, chiar și în spații înguste. Consumul de energie este redus: <= 350 mA la 24 V CC, de obicei 200 mA la 24 V CC.
Schneider Electric Modicon Momentum - 170AMM09000 date tehnice
Caracteristici cheie
Familia de produse: Platforma de automatizare Modicon Momentum
Tipul produsului: Modul de bază I/O analogic/discret
Canale: 1 grup de 2 ieșiri discrete, 1 grup de 4 intrări discrete, 1 grup de 4 intrări analogice diferențiale, 1 grup de 2 ieșiri analogice
Caracteristici analogice
Intervale de intrare analogică: +/- 10 V, +/- 20 mA, +/- 5 V, 1...5 V, 4...20 mA
Tip intrare analogică: Diferențială
Rezoluție intrare analogică: 12 biți (1...5 V), 12 biți (4...20 mA), 13 biți (+/- 20 mA), 13 biți (+/- 5 V), 14 biți (+/- 10 V)
Intervale de ieșire analogică: +/- 10 V (12 biți), 0...20 mA (12 biți)
Timp de conversie: 10 ms circuit de intrare analogică, 1 ms ieșire analogică
Rezistență de intrare: 1 MOhm circuit de intrare analogică, 4 kOhm intrare discretă
Sarcina de ieșire: <= 600 Ohm 0...20 mA ieșire analogică, >= 3 kOhm +/- 10 V ieșire analogică
Caracteristici discrete
Tensiune de intrare discretă: 24 V CC
Număr de intrări discrete: 4 (conforme cu standardul IEC 1131-2 Tip 1)
Logică de intrare discretă: Pozitivă
Tensiune de ieșire discretă: <= 30 V
Tip ieșire discretă: Tranzistor
Logică ieșire discretă: Pozitivă
Curent ieșire discretă: 1 A per punct, 2 A per grup, 2 A per modul
Protecție și siguranță
Protecție la scurtcircuit la ieșire: Pentru ieșire discretă
Protecție la suprasarcină la ieșire: Pentru ieșire discretă
Protecție la supratensiune la intrare: -50...50 V <= 100 s pentru circuitul de intrare analogic, -30...30 V pentru circuitul de intrare analogică de 24 V
Rejectare mod comun: > 54 dB pentru circuitul de intrare analogică
Tensiune de izolare: 500 V (durată = 1 minut) între I/O analogic și tensiunea de funcționare, 500 V (durată = 1 minut) între tensiunea de funcționare și I/O în raport cu masa
Timp de răspuns
Ieșire discretă: < 0,1 ms pentru schimbarea stării de la 0 la 1, < 0,1 ms pentru schimbarea stării de la 1 la 0
Intrare discretă: 2,2 ms pentru schimbarea stării de la 0 la 1, 3,3 ms pentru schimbarea stării de la 1 la 0
Caracteristici fizice
Dimensiuni: Adâncime 47,5 mm, înălțime 125 mm, lățime 141,5 mm
Marcaj: CE
Indicație locală: 8 LED-uri pentru indicarea stării canalului
Conexiune electrică: 2 conectori pentru blocuri terminale detașabile
Consum curent: <= 350 mA la 24 V CC, 200 mA la 24 V CC
Consum maxim de energie: 6 W
Condiții de mediu
Temperatură de funcționare: 0...60 °C
Temperatură de depozitare: -40...85 °C
Umiditate relativă: 95% fără condens
Altitudine de funcționare: <= 5000 m
Certificări: UL, CSA, FM Clasa 1 Divizia 2
