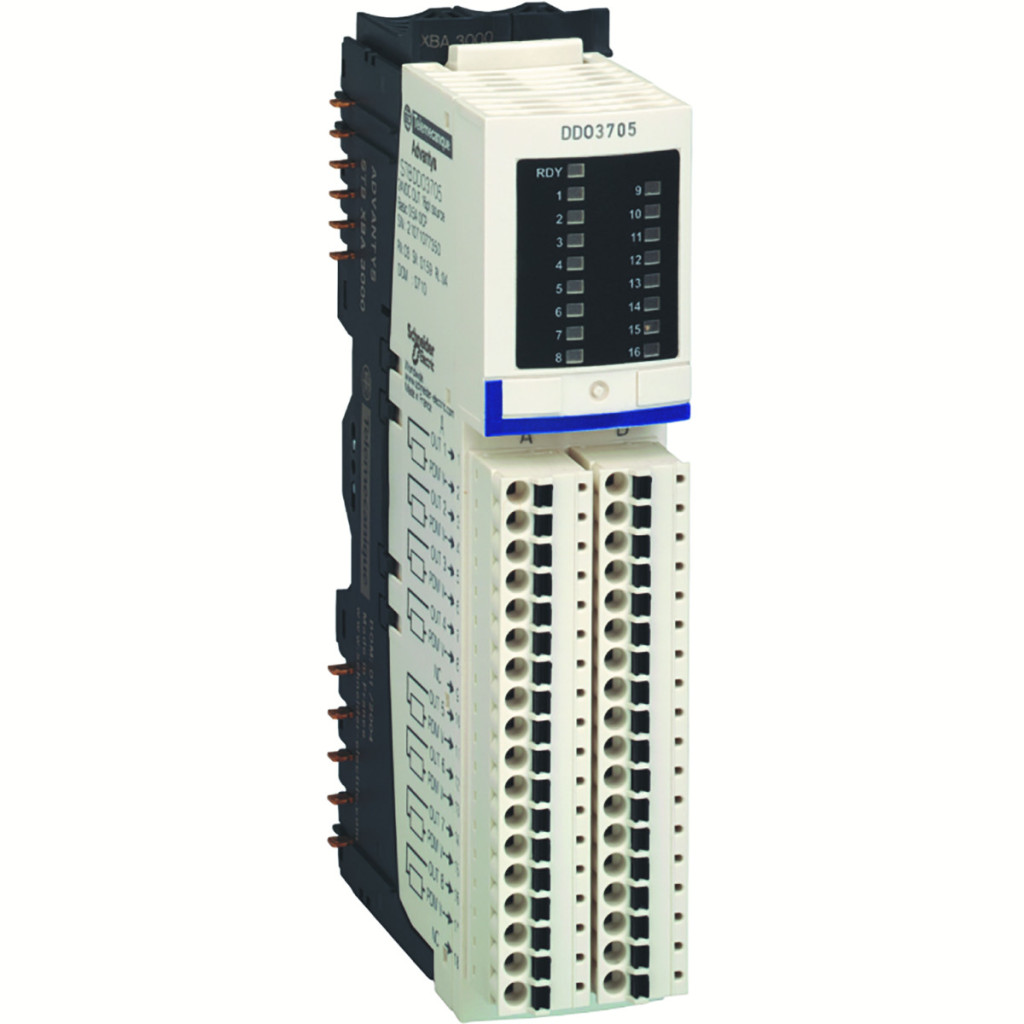

Schneider Electric STBDDO3705KC este un kit de ieșire digitală de bază, de înaltă calitate, care face parte din soluția Modicon STB de I/O distribuită. Acest dispozitiv versatil funcționează la 24 V c.c. și are 16 canale de ieșire cu conectori cu arc, care asigură o conexiune deosebit de fiabilă în medii industriale. Kitul este format din trei componente principale: unitatea de bază STBXBA3000, conectorul cu arc cu 18 pini STBXTS2180 și modulul STBDDO3705. Această combinație este compatibilă cu modulul de distribuție a energiei STBPDT3100/3105 și baza I/O STBXBA3000. Este deosebit de potrivită pentru utilizarea cu controlerele logice/de mișcare Modicon M262 și Modicon M580, precum și cu dispozitive terțe, oferind o flexibilitate excepțională în proiectele de automatizare industrială. STBDDO3705KC este proiectat special pentru aplicații industriale, în special pentru utilizarea în medii dure. Cele 16 ieșiri în stare solidă funcționează cu logică pozitivă la 24 V c.c. Fiecare ieșire poate comuta până la 500 mA, oferind o gamă largă de aplicații. Timpul de răspuns al ieșirii este mai mic de 10 ms atât pentru pornire, cât și pentru oprire, permițând un control rapid și precis. Curentul maxim de scurgere este de numai 0,4 mA la 30 V c.c. în starea 0, ceea ce minimizează pierderile de energie și crește fiabilitatea. Consumul tipic de curent al modulului este de 135 mA la 5 V c.c., asigurând o funcționare eficientă din punct de vedere energetic. Conexiunea electrică se realizează prin terminale cu șurub, care garantează o conexiune robustă și fiabilă chiar și în medii supuse vibrațiilor. Este de remarcat faptul că NIM-urile de bază nu au o opțiune de rezervă pentru schimbarea la cald, ceea ce trebuie luat în considerare la proiectarea sistemului. În ceea ce privește dimensiunile, modulul are un design compact: are o înălțime de 13,9 mm, o lățime de 128,3 mm și o adâncime de 70 mm. Greutatea sa netă este de numai 0,086 kg, ceea ce asigură o manipulare ușoară. Nivelul său de protecție este IP20, ceea ce oferă o protecție adecvată împotriva prafului și a obiectelor solide, dar nu este rezistent la apă. STBDDO3705KC are marcajul CE și numeroase certificări internaționale, inclusiv FM Clasa 1 Divizia 2, CSA și UL. Este conform cu standardul IEC 61131-2 și poate funcționa la 60 °C cu 95% umiditate relativă fără condens. Altitudinea sa de funcționare poate fi de până la 2000 de metri, cu un grad de poluare de 2. Are o rezistență remarcabilă la șocuri: 30 gn pentru până la 11 ms conform IEC 88 2-27. Modulul este proiectat pentru conectarea a 16 actuatoare cu două fire, împărțite în două grupuri, așa cum se arată în schema detaliată de cablare. Acest design flexibil permite implementarea eficientă a diverselor sarcini de automatizare, de la funcții simple de control la procese industriale mai complexe.
Date tehnice Schneider Electric Modicon STB STBDDO3705KC
Caracteristici generale
Familia de produse: Soluție I/O distribuită Modicon STB
Tipul produsului: Kit de ieșire digitală de bază
Conținutul kitului: Bază STBXBA3000, conector cu arc cu 18 pini STBXTS2180, modul STBDDO3705
Compatibilitate produs: Modul de distribuție a energiei STBPDT3100/3105, bază I/O STBXBA3000
Compatibilitate serie: Controler logic/de mișcare - Modicon M262, Modicon M580, terți
Aplicație dispozitiv: Aplicație industrială în medii dure
Caracteristici ieșire digitală
Număr ieșiri digitale: 16
Logică ieșire digitală: Pozitivă
Tensiune ieșire digitală: 24 V CC solid state
Tip ieșire digitală: 16 solid state la 24 V CC
Curent ieșire digitală: 500 mA
Timp de răspuns ieșire: < 10 ms maxim (pornire), < 10 ms maxim (oprire)
Curent de scurgere maxim: 0,4 mA la 30 V CC în starea 0
Caracteristici electrice
Consum tipic de energie: 135 mA la 5 V CC
Conexiune electrică: Terminal cu șurub
Rezervă pentru schimbare la cald: Nu, pentru NIM-uri de bază
Caracteristici mecanice
Înălțime: 13,9 mm
Lățime: 128,3 mm
Adâncime: 70 mm
Caracteristici de mediu
Grad de protecție IP: IP20
Marcaj: CE
Certificări ale produsului: FM Clasa 1 Divizia 2, CSA, UL
Standarde: IEC 61131-2
Umiditate relativă: 95% la 60°C fără condens Altitudine de funcționare: <= 2000 m Grad de poluare: 2 Rezistență la impact: 30 gn timp de 11 ms conform IEC 88 2-27
