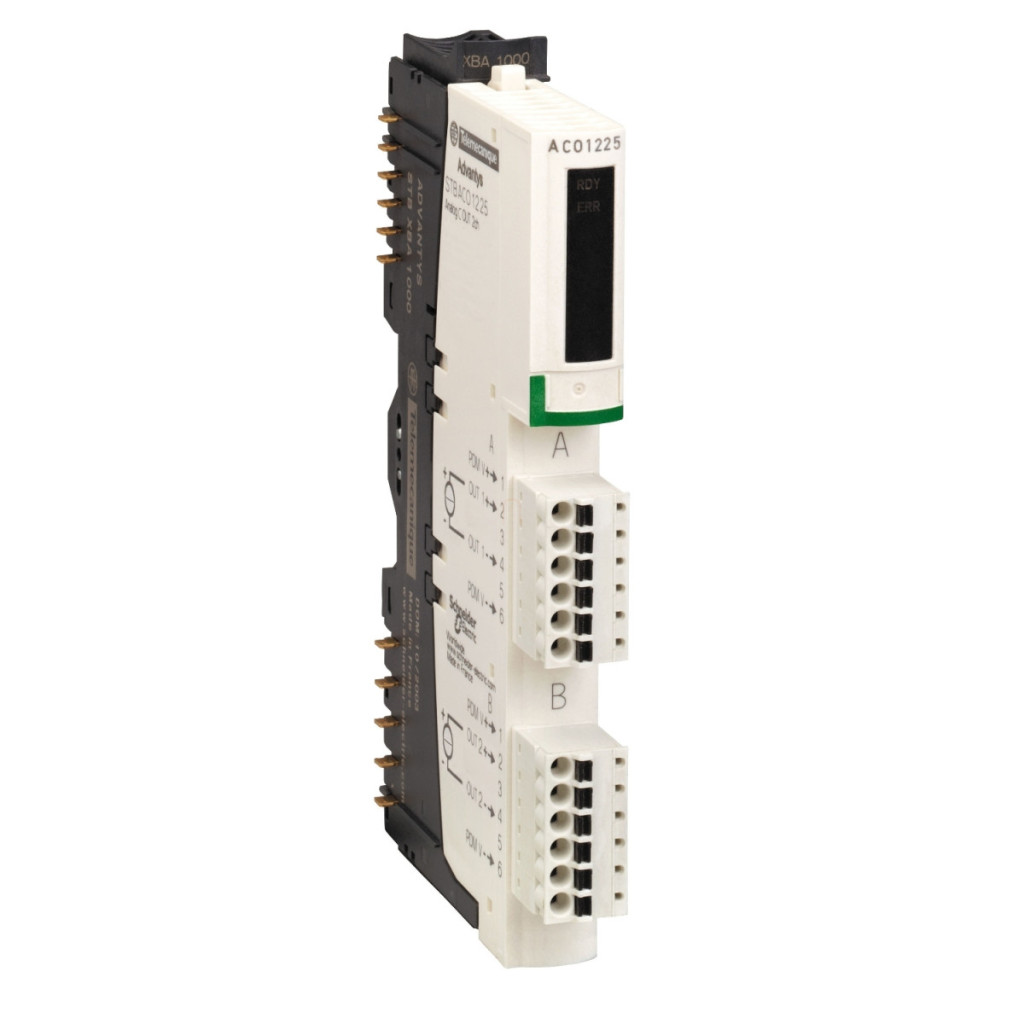

Schneider Electric Modicon STB STBACO1225K este un kit de ieșire analogică care poate fi utilizat ca parte a unei soluții profesionale de I/O distribuită, oferind un control precis în sistemele de automatizare industrială. Acest kit complet include placa de bază STBXBA1000, modulul STBACO1225 și conectorii cu arc STBXTS2100 și cu șurub STBXTS1100 cu 6 puncte necesari pentru conectare, fiind gata pentru instalare imediată în medii industriale. Modicon STB STBACO1225K are două ieșiri de curent independente de 4-20 mA care asigură generarea precisă a semnalului analogic cu o rezoluție de 10 biți. Această rezoluție permite controlul fin al actuatoarelor analogice conectate, cum ar fi supapele proporționale, controlerele sau convertoarele de frecvență. Dispozitivul este compatibil cu modulul de distribuție a energiei STBPDT3100/3105, ceea ce sporește și mai mult flexibilitatea sistemului. În ceea ce privește caracteristicile fizice, modulul are un design compact, măsurând doar 13,9 mm înălțime, 128,3 mm lățime și 70 mm adâncime, ceea ce îl face ușor de integrat în sistemele existente. Dispozitivul este certificat CE și funcționează în mod fiabil la o temperatură ambiantă de 60 °C, cu o umiditate relativă de 95% fără condens. Acești parametri fac dispozitivul ideal pentru utilizarea în medii industriale dure. Documentația include, de asemenea, exemple detaliate de cablare pentru conectarea transductoarelor analogice izolate și neizolate. Pentru soluția izolată, puteți utiliza o sursă de alimentare externă de 24 VCC, în timp ce pentru versiunea neizolată, puteți utiliza sursa de alimentare de 24 VCC furnizată de PDM. Diagramele de conectare arată în mod clar cablarea punctelor de conectare superioare și inferioare, astfel încât conectorul 1 furnizează alimentare de +24 VCC accesoriilor dispozitivului de câmp, ieșirea către actuatoarele 1 și 2 pe conectorul 2, firul de retur al canalului de ieșire pe conectorul 4 și firul de retur al sursei de alimentare de câmp pe conectorul 6.
Date tehnice Modicon STB STBACO1225K
Caracteristici principale
Familia de produse: Soluție I/O distribuită Modicon STB
Tipul produsului: Kit de ieșire analogică de bază
Conținutul kitului: Placă de bază STBXBA1000, modul STBACO1225, conector cu arc cu 6 puncte STBXTS2100, conector cu șurub cu 6 puncte STBXTS1100
Compatibilitate produs: modul de distribuție a energiei STBPDT3100/3105, Bază de montare STBXBA1000 Număr de ieșiri analogice: 2 Informații suplimentare Tip ieșire analogică: Curent: 4...20 mA
Rezervă pentru schimbare la cald: Nu, pentru NIM-uri de bază
Înălțime: 13,9 mm
Lățime: 128,3 mm
Adâncime: 70 mm
Caracteristici de mediu
Marcaj: CE
Umiditate relativă: 95% la 60°C, fără condensare
Puncte de conectare
Conexiuni superioare:
Pin 1: +24 VCC de la magistrala de intervenție la accesoriile dispozitivului de câmp
Pin 2: ieșire către intervenția 1
Pin 4: retur canal de ieșire
Pin 6: retur alimentare de câmp (către modul)
Conexiuni inferioare:
Pin 1: +24 VCC de la magistrala de intervenție la accesoriile dispozitivului de câmp
Pin 2: ieșire către intervenția 2
Pin 4: retur canal de ieșire
Pin 6: retur alimentare de câmp (către modul)
