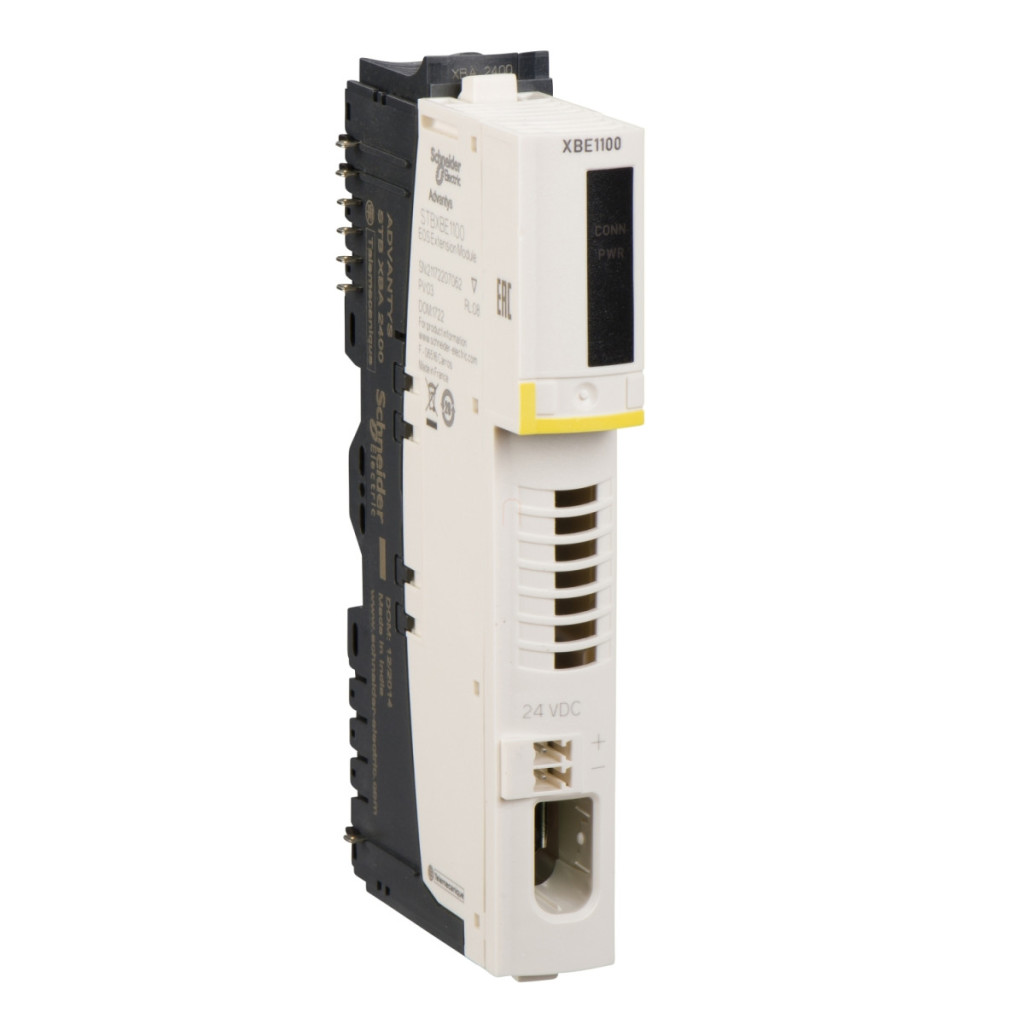

Kitul de extensie pentru magistrala internă Schneider Electric Modicon STB STBXBE1100K EOS oferă o soluție completă pentru extinderea și funcționarea eficientă a sistemelor I/O distribuite. Acest kit este special conceput pentru soluțiile I/O distribuite Modicon STB, asigurând o integrare perfectă cu sistemele existente. Kitul STBXBE1100K conține mai multe componente cheie care, împreună, formează o unitate complet funcțională. Pachetul include modulul STBXBE1100, baza STBXBA2400 de dimensiunea 2, clema cu arc cu 2 terminale STBXTS2120 și conectorul cu șurub cu 2 terminale STBXTS1120. Kitul este complet compatibil cu modulele STB standard, oferind opțiuni flexibile de extindere pentru sistemele de automatizare existente. Specificațiile tehnice ale Modicon STB STBXBE1100K asigură performanțe remarcabile în medii industriale. Modulul funcționează cu o tensiune nominală de alimentare de 24 V CC, cu limite de tensiune de alimentare de 19,2-30 V CC. Are un consum de curent de intrare de 310 mA și dispune de diverse funcții de protecție, cum ar fi protecție la scurtcircuit, suprasarcină și polaritate inversă. Modulul are două LED-uri verzi pentru indicarea ușoară a stării: unul pentru indicarea COM prin conector și unul pentru indicarea alimentării PWR. Dispozitivul este încorporat într-o carcasă albă și are blocuri terminale cu șurub/arc pentru conectarea electrică. Dimensiunile sale sunt 65,1 mm înălțime, 18,4 mm lățime și 125 mm adâncime. Specificațiile de mediu ale STBXBE1100K asigură o robustețe remarcabilă. Modulul are un grad de protecție IP20 și deține mai multe certificări internaționale, inclusiv FM Clasa 1 Divizia 2, CSA și UL. Dispozitivul este fabricat în conformitate cu standardul IEC 61131-2 clasa 1. Intervalul său de temperatură de funcționare este de 0-60 °C fără reducere a puterii, iar intervalul de temperatură de depozitare este de -40-85 °C. Umiditatea relativă poate fi de până la 95% la 60 °C fără condens. Modulul poate fi utilizat la altitudini de până la 2000 de metri deasupra nivelului mării. Are o rezistență excelentă la vibrații: 3 gn (f = 58-150 Hz) pe o șină DIN de 35 mm, 5 gn (f = 58-150 Hz) pe o șină DIN de 35 mm și +/-0,35 mm (f = 10-58 Hz). Rezistența la șocuri este de 30 gn pentru până la 11 ms, conform IEC 88 referință 2-27.
Schneider Electric Modicon STB - STBXBE1100K - I/O distribuit, modul EOS Kit dispozitive preferate Date tehnice
Caracteristici principale
Familia de produse: Soluție I/O distribuită Modicon STB
Tipul produsului sau al componentei: Kit de extensie bus intern EOS
Conținutul kitului: Modul STBXBE1100, bază STBXBA2400 dimensiune 2, conector cu clemă cu arc cu 2 terminale STBXTS2120, Conector cu șurub cu 2 terminale STBXTS1120
Compatibilitate produs: Module STB standard
Tensiune nominală de alimentare: 24 V c.c.
Informații suplimentare
Limite tensiune de alimentare: 19,2-30 V CC
Curent de intrare: 310 mA
Rezervă pentru schimbare la cald: Nu
Tip de protecție: Scurtcircuit, suprasarcină, polaritate inversă
Semnalizare locală: 1 LED verde prin conector COM, 1 LED verde pentru sursa de alimentare PWR
Culoarea carcasei: Alb
Conexiune electrică:Bloc terminal cu șurub/arc Înălțime: 65,1 mm Lățime: 18,4 mm Adâncime: 125 mm Mediu Grad de protecție IP: IP20 Marcaj: CE Certificări produs: FM Clasa 1 Divizia 2 IP20
Marcaj: CE
Certificări produs: FM Clasa 1 Divizia 2, CSA, UL
Standarde: IEC 61131-2 clasa 1
Temperatura ambiantă în timpul funcționării: 0-60 °C (fără degradarea performanței)
Temperatura ambiantă în timpul depozitării: -40-85 °C fără degradarea performanței Umiditate relativă: 95% 60 °C fără condens
Altitudine de funcționare: <= 2000 m
Proprietăți mecanice
Rezistență la vibrații: 3 gn (f = 58-150 Hz) șină DIN de 35 mm, 5 gn (f = 58-150 Hz) pe șină DIN de 35 mm, +/-0,35 mm (f = 10-58 Hz)
Rezistență la șocuri: 30 gn pentru până la 11 ms conform IEC 88 referință 2-27
