Schneider Electric Modicon TM3AI2H este un modul de intrare analogică de înaltă precizie și rezoluție, care oferă performanțe și versatilitate remarcabile, fiind alegerea ideală pentru aplicații de automatizare industrială. Modulul TM3AI2H oferă două canale de intrare analogice și se integrează perfect cu familia de produse Modicon, inclusiv controlerele Modicon M221, M241, M251 și M262. Modulul poate recepționa diverse semnale analogice, ceea ce îl face flexibil pentru utilizarea în diferite medii industriale în care sunt necesare conversia precisă a semnalelor și funcționarea fiabilă. Rezoluția de 16 biți (sau 15 biți + semn) a modulului TM3AI2H permite o prelucrare extrem de precisă a datelor. Modulul poate recepționa patru tipuri de semnale de intrare: tensiune 0-10 V și -10-+10 V, precum și semnale de curent 0-20 mA și 4-20 mA. Această versatilitate vă permite să conectați cu ușurință aproape orice senzor sau transmițător industrial la acesta. Intrările oferă o precizie ridicată, cu o eroare la scară completă de numai ±0,1% la 25 °C și ±1% pe întreaga gamă de temperaturi de funcționare. Deriva de temperatură este extrem de redusă, de numai ±0,006% FS/°C, asigurând o funcționare stabilă chiar și în condiții de mediu în schimbare. Modulul are un timp de eșantionare de 1 ms și un timp de conversie de 1 ms + 1 ms per canal, oferind timpi de răspuns rapizi pentru aplicații critice. Avantajele suplimentare ale modulului TM3AI2H includ designul său robust și imunitatea electrică remarcabilă. Modulul funcționează cu o alimentare de 24 V CC (interval 20,4-28,8 V) și dispune de protecție la supratensiune. Există o izolare de 1500 V c.a. între intrări și sursa de alimentare și o izolare de 500 V c.a. între intrări și logica internă, oferind un nivel ridicat de siguranță. Modulul este, de asemenea, rezistent la interferențe electromagnetice, respectând o serie de standarde IEC, inclusiv seria IEC 61000. Protecția IP20, un interval de temperatură de funcționare de la -10 °C la +55 °C (pentru instalare orizontală) și rezistența la vibrații de 3,5 mm/3 gn și rezistența la șocuri de 15 gn asigură funcționarea fiabilă a modulului chiar și în cele mai exigente medii industriale. Designul compact (90 mm x 70 mm x 23,6 mm) poate fi montat pe o șină DIN sau pe un panou, ocupând un spațiu minim în dulapul de comutație, în timp ce blocul de borne cu șurub permite o conectare simplă și sigură. Un LED verde indică starea modulului, arătând că alimentarea este prezentă, facilitând diagnosticarea sistemului.

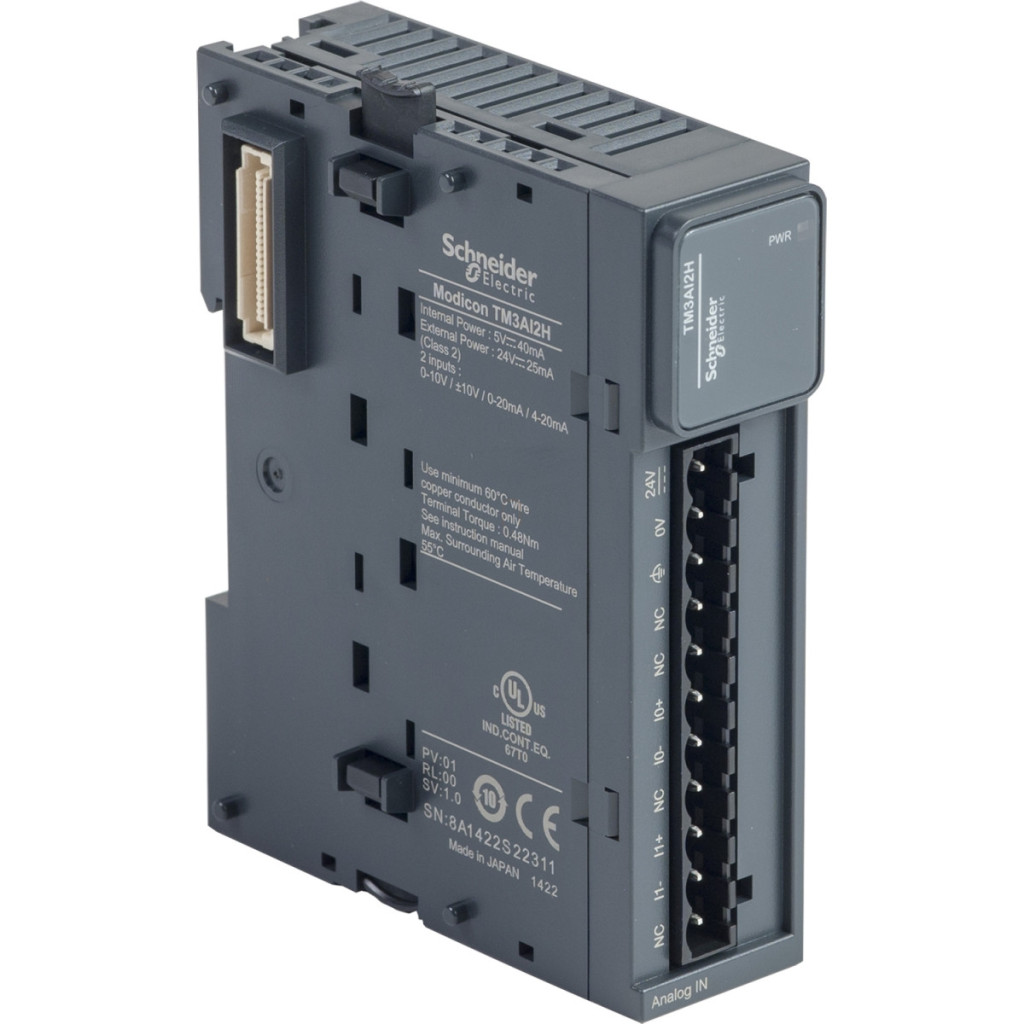

Schneider Electric Modicon TM3 - TM3AI2H - date tehnice modul de expansiune
Caracteristici generale
Familia de produse: Modicon TM3
Tipul produsului: Modul de intrare analogică
Compatibilitate: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Număr de intrări analogice: 2
Tipuri de intrări analogice: curent 4...20 mA, curent 0...20 mA, tensiune 0...10 V, tensiune -10...10 V
Parametri tehnici
Rezoluție intrare analogică: 16 biți, 15 biți + semn
Supraîncărcare continuă admisibilă: 13 V (pentru intrare de tensiune), 40 mA (pentru intrare de curent)
Impedanță de intrare: ≤ 50 Ohm (curent), ≥ 1 MOhm (tensiune)
Valoare LSB: 0,153 mV (0...10 V), 0,305 mV (-10...10 V), 0,305 μA (0...20 mA), 0,244 μA (4...20 mA)
Timp de conversie: 1 ms + 1 ms per canal + 1 timp de ciclu de control
Timp de eșantionare: 1 ms
Precizie absolută: ±0,1% din scala completă la 25 °C, ±1% din scala completă
Deriva de temperatură: ±0,006% FS/°C
Repetabilitate: ±0,5% FS
Nelinearitate: ±0,01% FS
Diafonie: ≤ 1 LSB
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 20,4...28,8 V
Cablare: Cablu ecranat cu perechi răsucite, <30 m până la circuitul de intrare
Consum de curent: 30 mA la 5 V CC prin conectorul de magistrală fără sarcină, 40 mA la 5 V CC prin conectorul de magistrală la sarcină maximă, 25 mA la 24 V CC prin sursa de alimentare externă
Indicație locală: 1 LED (verde) pentru sursa de alimentare
Conexiune electrică: bloc de borne cu șurub detașabil de 11 x 2,5 mm² cu pas de 5,08 mm pentru intrări și sursa de alimentare
Izolație: 1500 V c.a. între intrare și sursa de alimentare, 500 V c.a. între intrare și logica internă
Date de montare
Opțiuni de montare: șină tip TH35-15 (IEC 60715), șină tip TH35-7,5 (IEC 60715), cu kit de montare pe tablă sau panou
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 23,6 mm
Caracteristici de mediu
Standarde: IEC 61131-2
Certificări ale produsului: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Grad de protecție IP: IP20
Temperatura ambiantă de funcționare: -10...55 °C pentru instalare orizontală, -10...35 °C pentru instalare verticală
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării și depozitării)
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz pe șină DIN, 3 gn la 8,4...150 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
