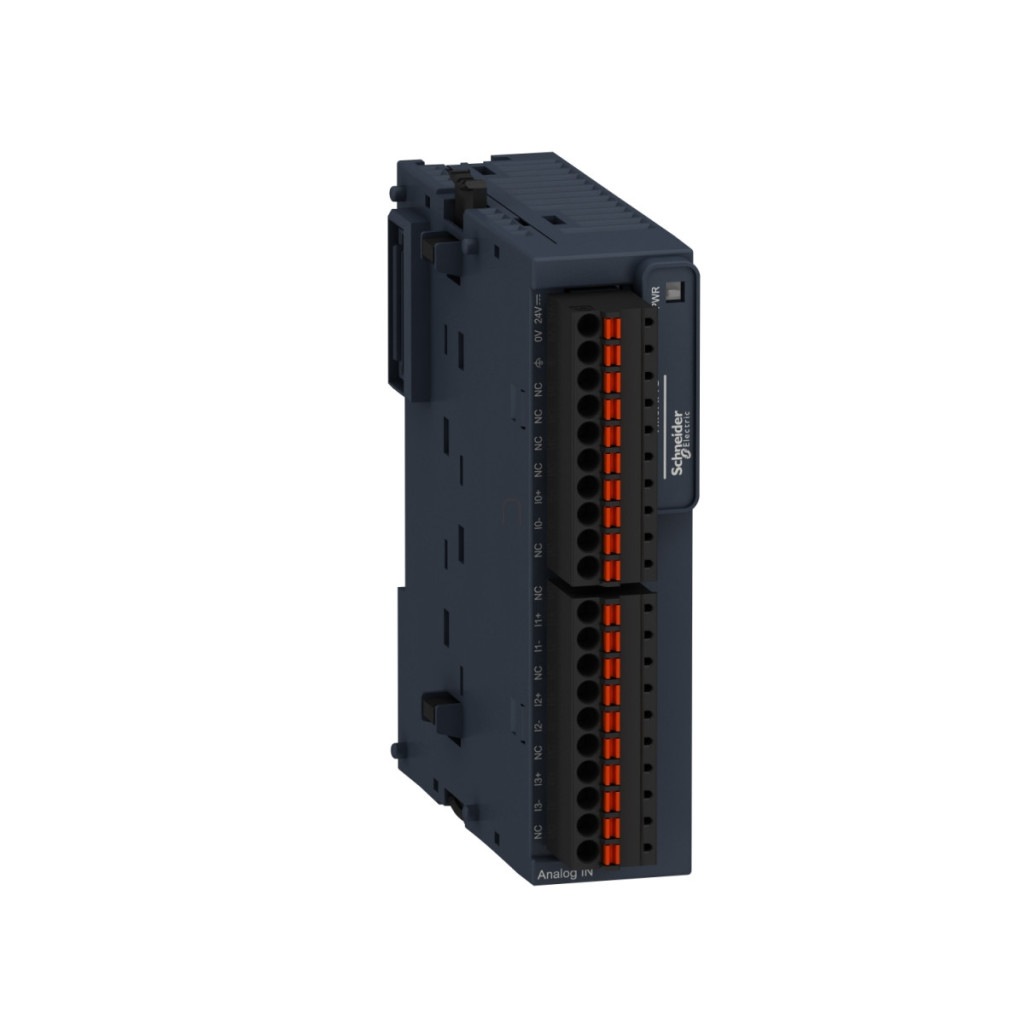

Modulul de intrare analogică Schneider Electric Modicon TM3 seria TM3AI4G este un dispozitiv extrem de versatil și precis, care oferă soluția perfectă pentru procesarea semnalelor analogice în sistemele de automatizare industrială. Acest modul compact, cu dimensiuni de doar 23,6 mm lățime, 90 mm înălțime și 70 mm adâncime, se potrivește perfect în dulapurile de comandă moderne, unde economisirea spațiului este un factor important. Modulul TM3AI4G are 4 canale de intrare analogice independente, care oferă o flexibilitate excepțională în procesarea semnalelor. Intrările acceptă cele mai comune niveluri de semnal industrial, inclusiv semnale de tensiune de 0-10 V și -10...10 V, precum și semnale de buclă de curent de 0-20 mA și 4-20 mA. Această versatilitate vă permite să conectați o gamă largă de senzori și transmițătoare diferite la sistemul dvs. cu un singur modul. Designul blocului de borne cu arc asigură o conexiune rapidă și fiabilă pentru cabluri cu o secțiune transversală de până la 1,5 mm², cu un pas de 3,81 mm, ceea ce facilitează instalarea și întreținerea. Modulul TM3AI4G oferă o precizie și o fiabilitate remarcabile. Rezoluția de 12 biți (pentru măsurarea tensiunii) sau 11 biți + semn (pentru măsurarea tensiunii bipolare) permite detectarea schimbărilor extrem de fine ale semnalului. Precizia absolută de +/-0,1% din scala completă la 25 °C asigură performanțe excelente chiar și în aplicații de măsurare critice. Avantajele suplimentare ale modulului includ eroarea de liniaritate redusă (+/-0,01% FS), diafonie minimă (<=1 LSB) și repetabilitate excelentă (+/-0,5% FS). Deriva de temperatură este de numai +/-0,006% FS/°C, asigurând o măsurare stabilă într-un interval larg de temperaturi de funcționare. Timpul de conversie este de numai 1 ms + 1 ms per canal + 1 timp de ciclu de control, oferind timpi de răspuns rapizi pentru procesele în schimbare. TM3AI4G oferă compatibilitate completă cu familia de produse Modicon, inclusiv controlerele Modicon M221, M241, M251 și M262, facilitând integrarea în sistemele de automatizare Schneider Electric existente. Modulul este alimentat cu 24 V c.c. (cu o toleranță de 20,4-28,8 V) și are un consum redus de energie: 35 mA la 5 V c.c. prin conectorul de magistrală fără sarcină, 45 mA la sarcină maximă și 30 mA la 24 V c.c. cu sursă de alimentare externă. LED-ul verde PWR indică în mod clar starea de funcționare a modulului. Datorită designului său industrial robust, TM3AI4G funcționează în mod fiabil chiar și în medii dificile. Protecția IP20, gradul de poluare 2 și o gamă largă de temperaturi de funcționare (-10...55 °C pentru instalare orizontală, -10...35 °C pentru instalare verticală) asigură fiabilitate pe termen lung. Modulul este rezistent la vibrații (3,5 mm la 5-8,4 Hz sau 3 gn la 8,4-150 Hz pe o șină DIN) și la șocuri de 15 gn, 11 ms. Instalarea este extrem de simplă: poate fi montat pe o șină TH35-15 sau TH35-7,5 în conformitate cu IEC 60715 sau direct pe un panou folosind kitul de montare adecvat. Unitatea asigură izolarea electrică între intrare și sursa de alimentare (1500 V CA) și între intrare și logica internă (500 V CA), sporind astfel siguranța și fiabilitatea sistemului.
Schneider Electric Modicon TM3 - TM3AI4G - date tehnice modul de expansiune
Date de bază
Familia de produse: Modicon TM3
Tipul produsului: Modul de intrare analogică
Compatibilitate: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Număr de intrări analogice: 4
Tipuri de intrări analogice: curent 4...20 mA, curent 0...20 mA, tensiune 0...10 V, tensiune -10...10 V
Caracteristici de funcționare
Rezoluție intrare analogică: 12 biți, 11 biți + semn
Supraîncărcare continuă admisibilă: 13 V pentru intrări de tensiune, 40 mA pentru intrări de curent
Impedanță de intrare: <= 50 Ohm pentru intrări de curent, >= 1 MOhm pentru intrări de tensiune
Valoare LSB:
2,44 mV pentru 0...10 V tensiune
4,88 mV -10...10 V tensiune
4,88 µA 0...20 mA curent
3,91 µA 4...20 mA curent
Timp de conversie: 1 ms + 1 ms per canal + 1 timp de ciclu de control
Durata eșantionării: 1 ms
Eroare de precizie absolută: +/- 0,1 % din scala completă la 25 °C, +/- 1 % din scala completă
Deriva de temperatură: +/- 0,006 %FS/°C
Repetabilitate: +/-0,5 %FS
Nelinearitate: +/- 0,01 %FS
Diafonie: <= 1 LSB
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 20,4...28,8 V
Tip cablu: Cablu cu perechi răsucite ecranate <30 m până la circuitul de intrare
Consum curent:
35 mA la 5 V CC prin conector bus fără sarcină
45 mA la 5 V CC prin conector bus la sarcină maximă
30 mA la 24 V CC prin sursă de alimentare externă
Indicație locală: 1 LED (verde) pentru PWR
Conexiune și dimensiuni
Conexiune electrică: 10 x 1,5 mm² blocuri terminale detașabile cu arc, cu pas de 3,81 mm pentru intrări și sursa de alimentare
Izolație: 1500 V c.a. între intrare și sursa de alimentare, 500 V c.a. între intrări și logica internă
Opțiuni de montare: Șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, cu kit de montare pe panou sau tablă
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 23,6 mm
Parametri de mediu
Standarde: IEC 61131-2
Certificări ale produsului: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Grad de protecție IP: IP20
Temperatură ambiantă de funcționare: -10...55 °C pentru instalare orizontală, -10...35 °C pentru instalare verticală
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95 %, fără condens (în timpul funcționării), 10...95 %, fără condens (în timpul depozitării)
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz pe șină DIN, 3 gn la 8,4...150 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
