Modulul de intrare analogică Schneider Electric Modicon TM3 seria TM3AI8G este o componentă de automatizare industrială extrem de versatilă și precisă, care servește ca modul de expansiune pentru controlerele Modicon M221, M241, M251 și M262. Această unitate compactă, cu o lățime de numai 23,6 mm, oferă o soluție excelentă pentru procesarea diverselor semnale analogice și măsurarea precisă a proceselor industriale. Modulul TM3AI8G are 8 canale de intrare analogice, care oferă o flexibilitate excepțională în procesarea semnalelor. Fiecare intrare poate fi configurată pentru diferite semnale analogice: măsurarea tensiunii (0...10 V, -10...10 V) sau măsurarea curentului (0...20 mA, 4...20 mA). Această gamă largă de tipuri de intrări permite conectarea directă a diverselor senzori, transmițătoare și alte dispozitive industriale. Modulul are o rezoluție de înaltă precizie de 12 biți (sau 11 biți + semn pentru valori semnate), care asigură digitalizarea și procesarea extrem de precise a valorilor măsurate. Valoarea celui mai puțin semnificativ bit (LSB) este de 2,44 mV (interval 0...10 V) sau 4,88 mV (-10...10 V), iar pentru detectarea curentului este de 4,88 µA (0...20 mA) sau 3,91 µA (4...20 mA). Modulul are parametri tehnici remarcabili: eroarea de precizie absolută este de numai ±1% pe întreaga gamă și chiar mai bună la 25 °C, ±0,2%. Deriva dependentă de temperatură este extrem de redusă, numai ±0,01% FS/°C, ceea ce asigură o măsurare stabilă chiar și în condiții de mediu în schimbare. Repetabilitatea este de ±0,5% FS, neliniaritatea este de ±0,2% FS, iar diafonia este mai mică de 1 LSB. Timpul de conversie este de 1 ms + 1 ms per canal + 1 timp de ciclu de control, iar timpul de eșantionare este de 1 ms, permițând timpi de răspuns rapizi și procesarea eficientă a datelor. Modulul funcționează cu o tensiune nominală de alimentare de 24 V CC, cu un interval admisibil de 20,4-28,8 V. Impedanța de intrare este ≤ 50 Ohm pentru măsurarea curentului și ≥ 1 MOhm pentru măsurarea tensiunii, asigurând o potrivire optimă cu diferite surse. Consumul de curent de funcționare variază: 35-40 mA la 5 V CC prin magistrală și 30-40 mA la 24 V CC cu o sursă de alimentare externă, în funcție de sarcină. TM3AI8G este extrem de ușor și flexibil de instalat: poate fi montat pe o șină DIN TH35-15 sau TH35-7,5 sau pe un panou cu un kit de montare. Modulul poate fi utilizat la temperaturi ambientale de -10...55 °C (pentru instalare orizontală) sau -10...35 °C (pentru instalare verticală) și are protecție IP20. Cablarea este convenabilă datorită terminalelor cu arc care acceptă cabluri de 10 x 1,5 mm² cu un pas de 3,81 mm. Modulul are un LED verde care indică alimentarea cu energie electrică și diverse protecții, cum ar fi protecția la supratensiune (1 kV mod comun, 0,5 kV mod diferențial) și izolație (1500 V CA între intrări și sursa de alimentare, 500 V CA între intrări și logica internă). TM3AI8G este conform cu numeroase standarde internaționale, inclusiv certificările CE, UKCA, RCM, EAC, cULus și cULus HazLoc, și este rezistent la interferențe electromagnetice în conformitate cu cerințele seriei de standarde IEC 61000.

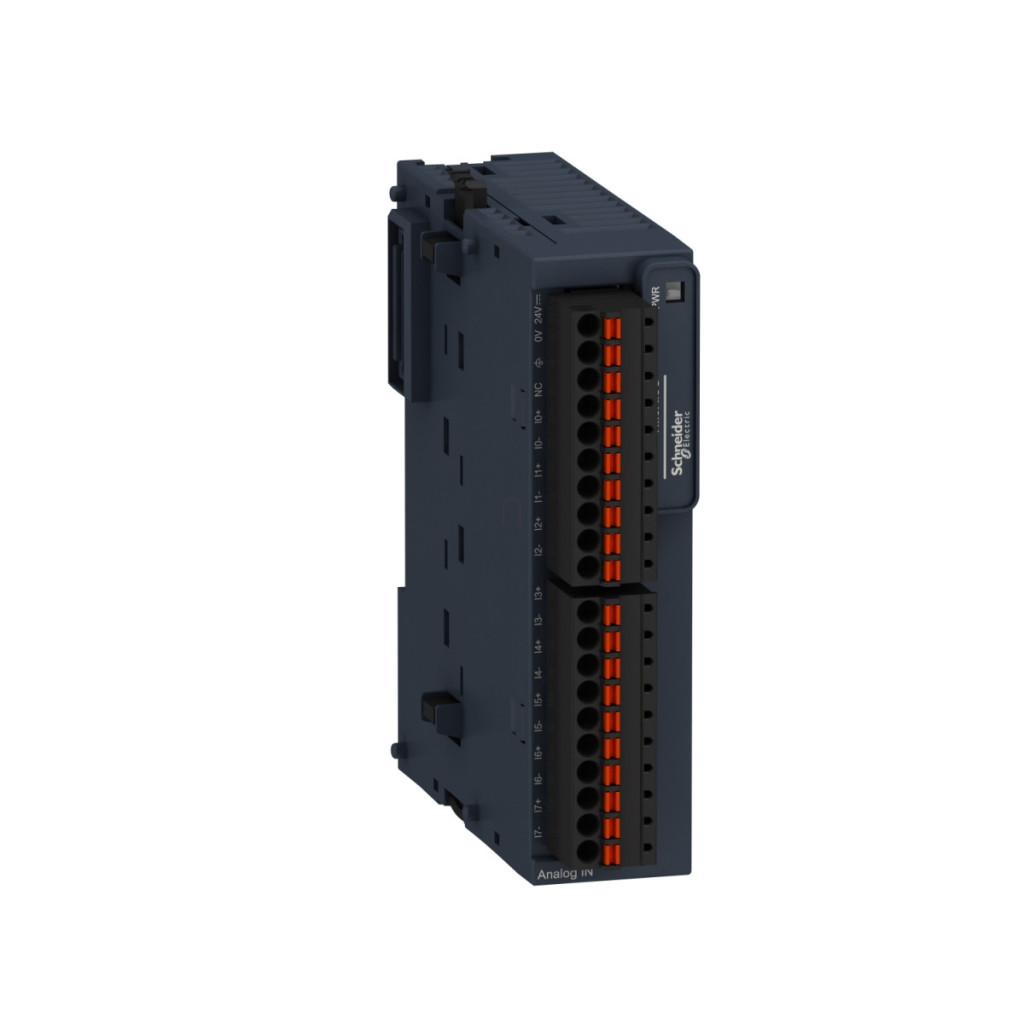

Schneider Electric Modicon TM3 - TM3AI8G - modul de expansiune, 8 intrări analogice, 12/11+1 biți, +/-10V / 0...10V / 0…20mA / 4…20mA, arc date tehnice
Caracteristici principale
Familia de produse: Modicon TM3
Tipul produsului: Modul de intrare analogică
Familii compatibile: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Număr de intrări analogice: 8
Tipuri de intrări analogice: curent 4...20 mA, curent 0...20 mA, tensiune 0...10 V, tensiune -10...10 V
Specificații tehnice
Rezoluție intrare analogică: 12 biți, 11 biți + semn
Supraîncărcare continuă admisibilă: 13 V (tip intrare tensiune), 40 mA (tip intrare curent) Impedanță intrare: <= 50 Ohm (curent), >= 1 MOhm (tensiune) Valoare LSB: 2,44 mV (0...10 V), 4,88 mV (-10...10 V), 4,88 µA (0...20 mA), 3,91 µA (4...20 mA)
Timp de conversie: 1 ms + 1 ms per canal + 1 timp de ciclu de control
Perioadă de eșantionare: 1 ms
Eroare de precizie absolută: +/- 1 % scală completă, +/- 0,2% din scala completă la 25 °C
Deriva de temperatură: +/- 0,01% FS/°C
Repetabilitate: +/-0,5% FS
Nelinearitate: +/- 0,2% FS
Diafonie: <= 1 LSB
Caracteristici electrice
Tensiune nominală de alimentare: 24 V CC
Limite de tensiune de alimentare: 20,4...28,8 V
Cablare: Perechi de cabluri ecranate răsucite <30 m până la circuitul de intrare
Consum de curent: 40 mA la 5 V CC prin conectorul de magistrală la sarcină maximă, 35 mA la 5 V CC prin conectorul de magistrală fără sarcină, 30 mA la 24 V CC prin sursă de alimentare externă fără sarcină, 40 mA la 24 V CC prin sursă de alimentare externă la sarcină maximă Indicator local: 1 LED (verde) pentru indicarea PWR Conexiune electrică: 10 x 1,5 mm² blocuri terminale detașabile cu arc cu pas de 3,81 mm pentru intrări și sursă de alimentare, 10 x 1,5 mm² blocuri terminale detașabile cu arc cu pas de 3,81 mm pentru intrări. 1500 V c.a. între intrări și sursa de alimentare, 500 V c.a. între intrări și logica internă Caracteristici mecanice și de mediu Metodă de montare: Montare pe șină tip TH35-15 conform IEC 60715, Montare pe șină tip TH35-7,5 conform IEC 60715, cu kit de montare pentru montare pe tablă sau panou
Înălțime: 90 mm
Adâncime: 70 mm
Lățime: 23,6 mm
Temperatură ambiantă de funcționare: -10...55 °C pentru instalare orizontală, -10...35 °C pentru instalare verticală
Temperatură ambiantă de depozitare: -25...70 °C
Umiditate relativă: 10...95 %, fără condens (în timpul funcționării), 10...95 %, fără condens (în timpul depozitării)
Grad de protecție IP: IP20
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Certificate și conformitate
Standarde: IEC 61131-2
Certificate de produs: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
