Schneider Electric Modicon TM3AM6G este un modul compact de intrare/ieșire analogică de înaltă performanță, perfect adaptat cerințelor sistemelor de automatizare industrială. Această unitate de expansiune versatilă are 4 intrări analogice și 2 ieșiri analogice, oferind opțiuni flexibile de conectare pentru diverse sarcini de control și monitorizare. TM3AM6G funcționează cu o conexiune cu arc și o sursă de alimentare de 24 V c.c., asigurând o funcționare stabilă și fiabilă în medii industriale. Modulul este pe deplin compatibil cu mai multe produse din familia Modicon, inclusiv controlerele Modicon M221, M241, M251 și M262. Intrările analogice acceptă mai multe tipuri de semnale, cum ar fi 0-20 mA, 4-20 mA, 0-10 V și -10...10 V, în timp ce ieșirile sunt capabile să genereze aceleași niveluri de semnal. Rezoluția de 12 biți (sau 11 biți + semn în cazul semnalelor semnate) asigură o precizie excelentă în ambele direcții, ceea ce este esențial pentru măsurători și control precise. Modulul este extrem de rapid, cu un timp de stabilizare de numai 1 ms și un timp de conversie de 1 ms + 1 ms/canal + 1 ciclu de control, permițând controlul în timp real și achiziția de date. TM3AM6G are caracteristici electrice excelente, inclusiv o precizie absolută de +/- 1% din scala completă (care se îmbunătățește la +/- 0,2% la 25 °C) și o deviere de temperatură de +/- 0,01 %FS/°C. Impedanța de intrare este <= 50 Ohm pentru curent și >= 1 MOhm pentru tensiune, în timp ce impedanța de sarcină de ieșire este de 1 kOhm în modul de tensiune și de 300 Ohm în modul de curent. Modulul dispune, de asemenea, de protecție la suprasarcină, care asigură protecție continuă la suprasarcină de până la 13 V pentru intrările de tensiune și 40 mA pentru intrările de curent. Parametrii de funcționare preciși includ repetabilitate de 0,5% atât pentru intrări, cât și pentru ieșiri, neliniaritate de 0,2% și undă de ieșire de numai 20 mV. Interferența este, de asemenea, minimă, ne depășind 1 LSB, asigurând o izolare fiabilă între canale. În ceea ce privește designul fizic, TM3AM6G este compact, având o înălțime de 90 mm, o lățime de 23,6 mm și o adâncime de 70 mm. Modulul poate fi montat în mai multe moduri, inclusiv pe suporturi de tip TH35-15 și TH35-7,5 conform IEC 60715, sau poate fi montat pe o suprafață de panou sau placă cu kitul de montare adecvat. Conexiunea electrică este asigurată de două blocuri terminale detașabile cu arc, 10 x 1,5 mm² cu pas de 3,81 mm, unul pentru intrări și celălalt pentru intrări, ieșiri și alimentare. În ceea ce privește alimentarea cu energie, modulul necesită o tensiune nominală de alimentare de 24 V CC, care poate funcționa între 20,4 și 28,8 V. Consumul de curent al modulului este de 45 mA fără sarcină și 55 mA la sarcină maximă la 5 V CC, și 55 mA fără sarcină și 100 mA la sarcină maximă la 24 V CC. Starea de funcționare este indicată de un LED verde marcat cu PWR. Modulul este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 61131-2, CE, UKCA, RCM, EAC, cULus și cULus HazLoc, asigurând aplicabilitatea sa la nivel global.

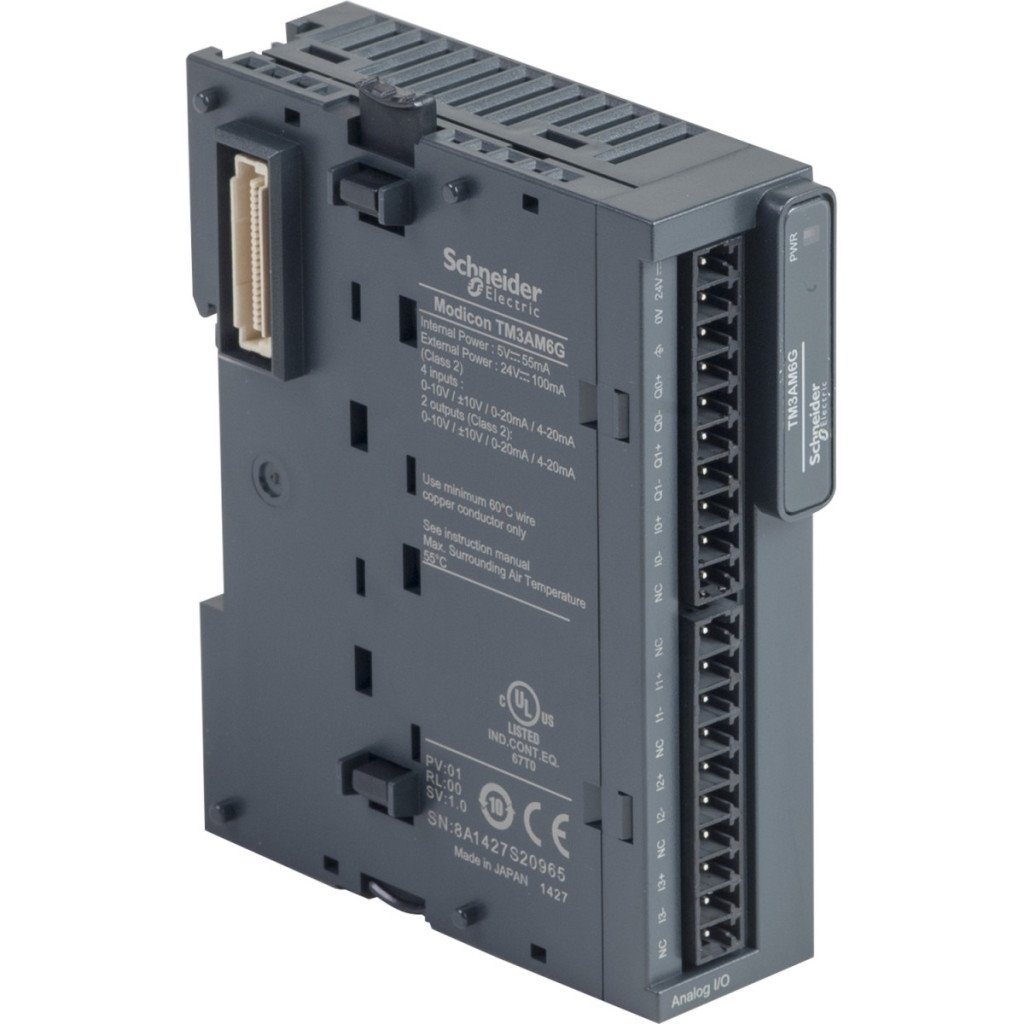

Schneider Electric Modicon TM3 - TM3AM6G - modul de expansiune, 4 intrări analogice, 2 ieșiri, 12/11+1 biți, +/-10V / 0...10V / 0…20mA / 4…20mA, arc date tehnice
Caracteristici principale
Familia de produse: Modicon TM3
Tipul produsului: modul analogic de intrare/ieșire
Seriile compatibile: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Număr de intrări analogice: 4
Tipuri de intrări analogice: curent 4...20 mA, curent 0...20 mA, tensiune 0...10 V, tensiune -10...10 V
Număr de ieșiri analogice: 2
Tipuri de ieșiri analogice: Curent: 4...20 mA, Curent: 0...20 mA, Tensiune: 0...10 V, Tensiune: -10...10 V
Specificații tehnice
Rezoluție intrare analogică: 12 biți sau 11 biți + semn
Supraîncărcare continuă admisibilă: 13 V (intrare tensiune), 40 mA (intrare curent)
Impedanță intrare: ≤ 50 Ohm pentru curent, ≥ 1 MOhm pentru tensiune
Rezoluție ieșire analogică: 12 biți sau 11 biți + semn
Valoare LSB: 2,44 mV la tensiune 0...10 V, 4,88 mV la -10...10 V, 4,88 µA la curent 0...20 mA, 3,91 µA la curent 4...20 mA
Tip sarcină: Rezistivă
Impedanță sarcină: 1 kOhm la tensiune, 300 Ohm la curent Timp de stabilizare: 1 ms Timp de conversie: 1 ms + 1 ms per canal + 1 timp de ciclu de control Perioadă de eșantionare: 1 ms / 10 ms Eroare de precizie absolută: ±1% din scala completă, ±0,2% din scala completă la 25 °C
Deriva de temperatură: ±0,01% FS/°C
Repetabilitate: ±0,5% FS la intrare, ±0,5% FS la ieșire
Nelinearitate: ±0,2% FS Unda de ieșire: 20 mV Diafonie: ≤ 1 LSB Caracteristici electrice Tensiune nominală de alimentare: 24 V CC Intervalul tensiunii de alimentare: 20,4...28,8 V
Tip cablu: cablu ecranat, cu perechi răsucite <30 m pentru circuitele de intrare/ieșire
Consum curent: 45 mA la 5 V CC prin magistrală fără sarcină, 55 mA la 5 V CC prin magistrală cu sarcină maximă, 55 mA la 24 V CC prin sursă de alimentare externă fără sarcină, 100 mA la 24 V CC prin sursă de alimentare externă cu sarcină maximă Indicator local: 1 LED (verde) pentru PWR Bloc terminal detașabil cu arc de 10 x 1,5 mm² cu pas de 3,81 mm pentru intrări, bloc terminal detașabil cu arc de 10 x 1,5 mm² cu pas de 3,81 mm pentru intrări, ieșiri și sursă de alimentare. 1500 V c.a. între intrare și sursa de alimentare, 500 V c.a. între intrare și logica internă, 1500 V c.a. între ieșire și sursa de alimentare, 500 V c.a. între ieșire și logica internă. Marcaj: CE
Caracteristici fizice
Montare: șină tip TH35-15 conform IEC 60715, șină tip TH35-7,5 conform IEC 60715, cu kit de montare pe placă sau panou
Dimensiuni: 90 mm înălțime, 70 mm adâncime, 23,6 mm lățime
Condiții de mediu
Standarde: IEC 61131-2
Certificări produs: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Temperatură de funcționare: -10...55 °C pentru instalare orizontală, -10...35 °C pentru instalare verticală
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 10...95%, fără condens (în timpul funcționării), 10...95%, fără condens (în timpul depozitării)
Grad de protecție IP: IP20
Grad de poluare: 2
Altitudine de funcționare: 0...2000 m
Altitudine de depozitare: 0...3000 m
Rezistență la vibrații: 3,5 mm la 5...8,4 Hz pe șină DIN, 3 gn la 8,4...150 Hz pe șină DIN
Rezistență la șocuri: 15 gn până la 11 ms
