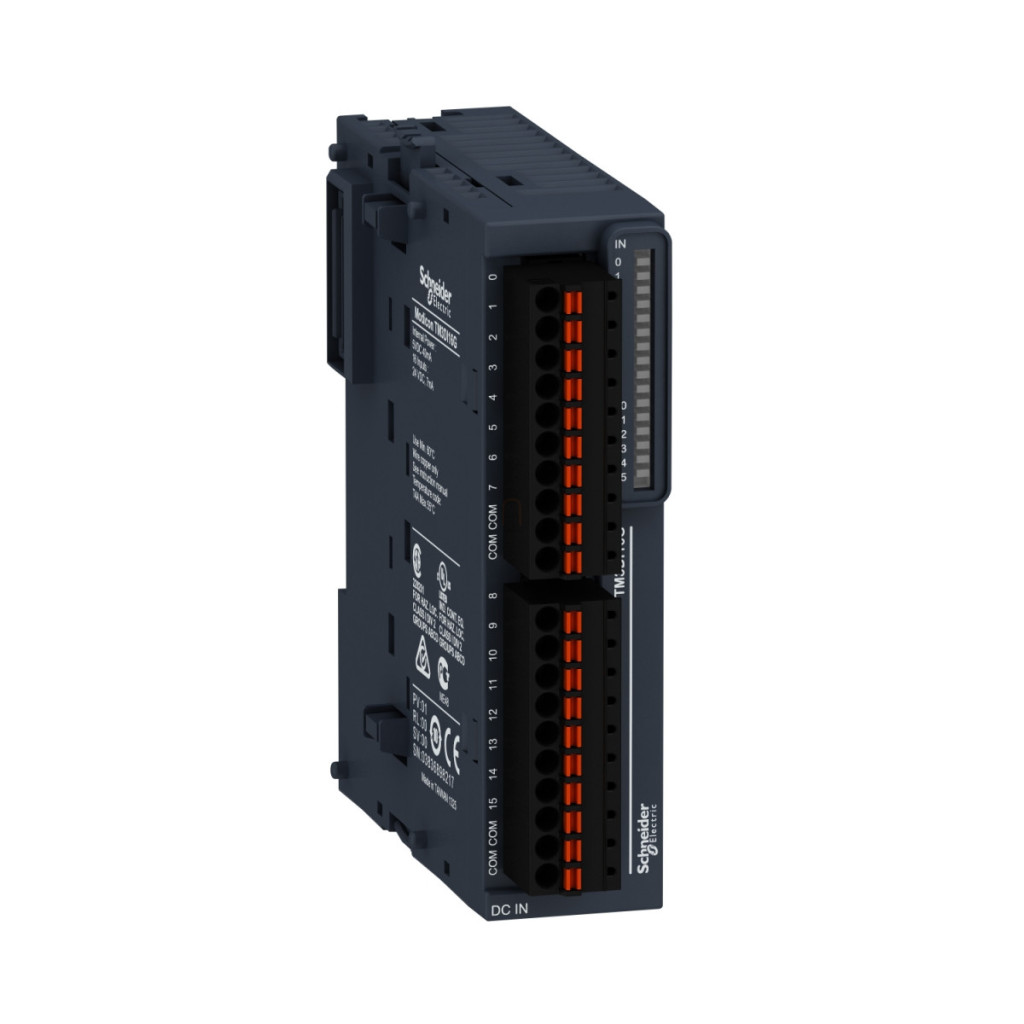

Schneider Electric Modicon TM3DI16G este un modul de intrare digitală de înaltă performanță cu 16 intrări, fiind alegerea perfectă pentru o gamă largă de sarcini de automatizare industrială. Acest modul de expansiune compact, de 24 VCC, este dotat cu conectori cu arc pentru o instalare rapidă și fiabilă, chiar și în medii supuse vibrațiilor. Modulul TM3DI16G a fost dezvoltat special pentru familia de produse Modicon, asigurând compatibilitate completă cu controlerele PLC Modicon M241, M251, M221 și M262. Cu o lățime de doar 27,4 mm, o înălțime de 90 mm și o adâncime de 84,6 mm, modulul oferă o soluție extrem de compactă pentru dulapuri de comutație și panouri de control. Modulul cântărește doar 0,1 kg, fiind ușor de manevrat în timpul instalării. Modulul TM3DI16G poate fi montat pe o șină DIN standard TH35-15 sau TH35-7,5, în conformitate cu standardul IEC 60715, sau direct pe suprafața unui panou, utilizând un kit de montare separat. Una dintre caracteristicile remarcabile ale modulului este vizibilitatea și capacitatea sa excelentă de diagnosticare, deoarece fiecare canal are propriul indicator de stare LED verde care arată clar starea curentă a intrărilor. Acest lucru facilitează foarte mult depanarea și monitorizarea sistemului în timpul funcționării. În ceea ce privește distanța de cablare, este important de reținut că, în cazul cablurilor neecranate, distanța maximă între dispozitive este mai mică de 50 de metri pentru semnalele de intrare normale. Modulul oferă o conexiune simplă, dar extrem de eficientă, datorită conectorilor cu arc. Pe baza schemelor de cablare, acesta acceptă două tipuri de cablare: comutare sink (logică pozitivă) sau source (logică negativă), ceea ce oferă o aplicabilitate flexibilă pentru diferiți senzori și comutatoare. Cele 4 terminale COM sunt interconectate intern, ceea ce simplifică și mai mult cablarea. TM3DI16G are marcajul CE, care certifică conformitatea cu reglementările europene privind siguranța și compatibilitatea electromagnetică. În ceea ce privește nivelul de contaminare, modulul este clasificat la nivelul 2, ceea ce înseamnă că poate fi utilizat în siguranță într-un mediu industrial normal.
Schneider Electric Modicon TM3 - TM3DI16G - modul de expansiune, 16 intrări digitale, 24 VCC, date tehnice arc
Caracteristici cheie
Familia de produse: Modicon TM3
Tipul produsului: Modul de intrare digitală
Compatibilitate: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Informații suplimentare
Lungimea maximă a cablului între dispozitive: Cablu neecranat: <50 m pentru intrare normală
Indicație locală: 1 LED per canal (verde) pentru a indica starea intrării
Opțiuni de montare: Șină TH35-15 conform IEC 60715, șină TH35-7,5 conform IEC 60715, cu kit de montare pe tablă sau panou
Parametri fizici
Înălțime: 90 mm
Lățime: 27,4 mm
Adâncime: 84,6 mm
Greutate netă: 0,1 kg
Date de mediu
Marcaj: CE
Grad de poluare: 2
Opțiuni de conectare
Modulul poate fi utilizat cu două moduri de conectare diferite:
- Conectare sink (logică pozitivă)
- Conectare source (logică negativă)
Cele 4 terminale COM sunt conectate intern.
