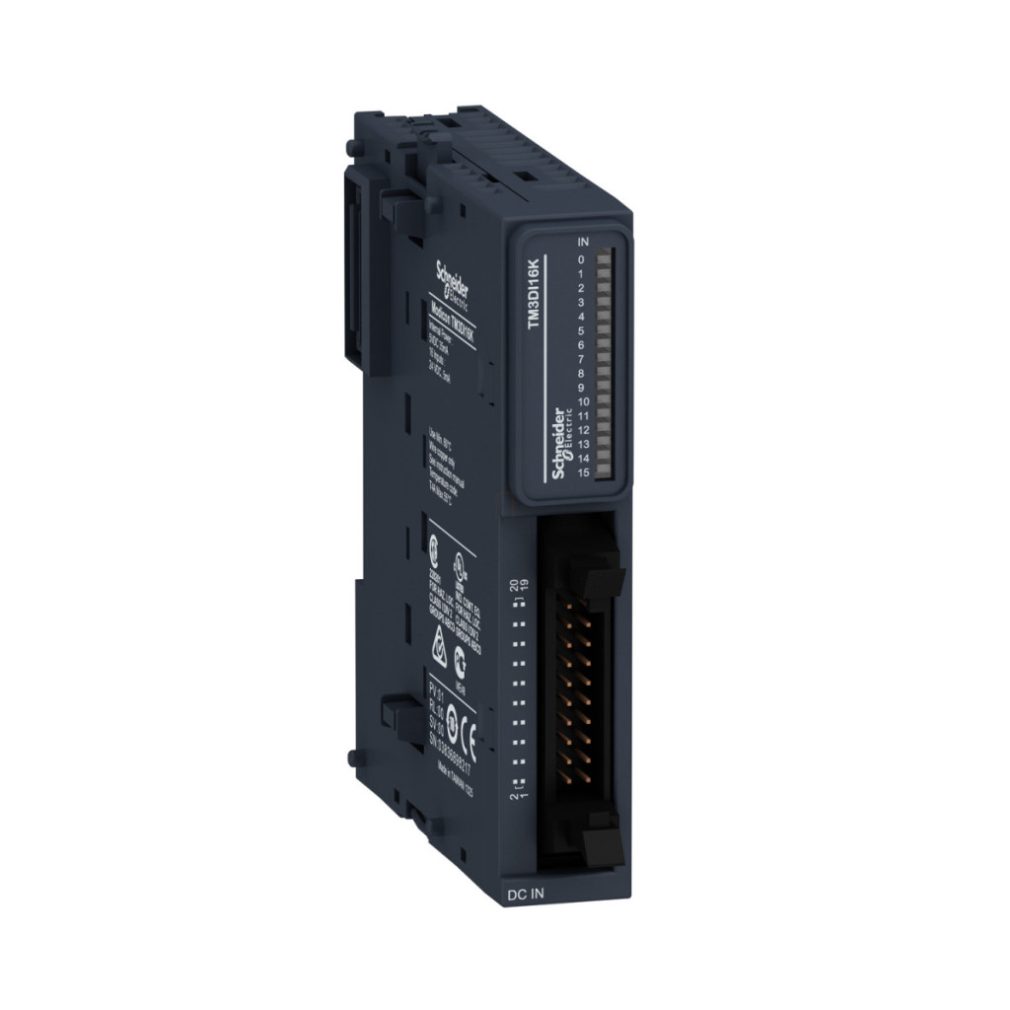

Schneider Electric Modicon TM3DI16K este un modul de expansiune digital compact, de înaltă performanță, cu 16 canale de intrare discrete. Acest modul cu tensiune de funcționare de 24 VCC și conectori HE10 este ideal pentru extinderea sistemelor industriale de automatizare și control, în special în cazul în care trebuie gestionate un număr mare de semnale de intrare digitale. Modulul TM3DI16K este pe deplin compatibil cu mai multe produse din familia Modicon, inclusiv controlerele Modicon M241, M251, M221 și M262. Această compatibilitate extinsă îi permite să se integreze în mod flexibil în sistemele de automatizare existente, indiferent dacă este vorba de o instalare nouă sau de o extindere a unui sistem existent. În ceea ce privește distanța de comunicare, se poate atinge o distanță maximă de până la 50 de metri pentru intrările standard cu cablu neecranat, ceea ce reprezintă un avantaj semnificativ în sistemele de mari dimensiuni. Designul practic și dimensiunile compacte ale modulului (90 mm înălțime, 21,4 mm lățime, 81,3 mm adâncime) permit o instalare ușoară chiar și în spații înguste. Este extrem de flexibil în ceea ce privește instalarea, deoarece poate fi montat pe o șină tip TH35-15 sau TH35-7,5 în conformitate cu standardul IEC 60715 sau pe un panou sau tablă folosind kitul de montare furnizat. Fiecare canal are propriul LED verde de feedback pentru a verifica starea de intrare, ceea ce facilitează depanarea și verificarea vizuală rapidă a stării de funcționare. Pentru modulul TM3DI16K sunt disponibile diagrame detaliate de cablare, care arată atât opțiunile de cablare sink (logică pozitivă), cât și source (logică negativă). Conectorii COM0 sunt conectați intern, ceea ce simplifică cablarea. Modulul are marcaj CE și aparține gradului de poluare 2, respectând astfel standardele europene și normele de siguranță. Instrucțiunile detaliate de instalare furnizate de Schneider Electric, inclusiv ilustrații ale metodelor de instalare corecte și incorecte, precum și desene dimensionale precise și modele de găuri de montare, facilitează instalarea profesională.
Schneider Electric Modicon TM3 - TM3DI16K - modul de expansiune, 16 intrări digitale, 24 VCC, Date tehnice HE10
Caracteristici generale
Familia de produse: Modicon TM3
Tipul produsului: Modul de intrare digitală
Compatibilitate: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Caracteristici tehnice
Distanța maximă de cablare: Cablu neecranat: <50 m pentru intrări standard
Indicație locală: 1 LED per canal (verde) pentru a indica starea intrării
Informații de montare
Opțiuni de montare: Șină tip TH35-15 în conformitate cu IEC 60715, șină tip TH35-7,5 în conformitate cu IEC 60715, cu kit de montare pentru tablă sau panou
Dimensiuni
Înălțime: 90 mm
Lățime: 21,4 mm
Adâncime: 81,3 mm
Parametri de mediu
Marcaj: CE
Grad de poluare: 2
